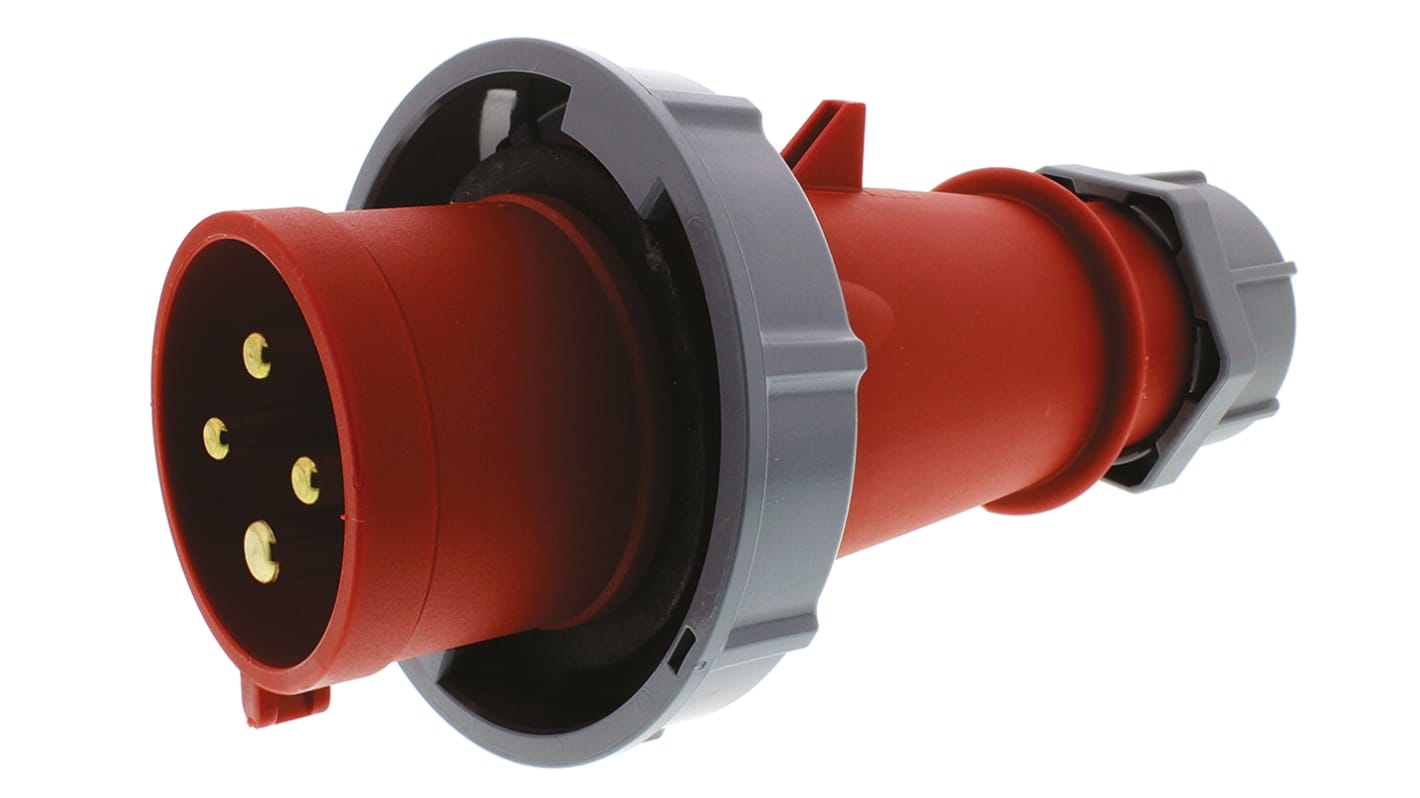

Connettore di alimentazione MENNEKES AM-TOP Maschio, 4P, 32A, Montaggio su cavo

Prodotti da Mennekes, i connettori maschio per cavo industriale IP67 CEE serie AM-TOP sono robusti, affidabili e facili da collegare. Con terminali a vite aperti rivolti tutti nella stessa direzione, i connettori maschio serie AM-TOP possono essere collegati rapidamente sul campo. Un pressacavo robusto sulla parte posteriore del connettore, quando stretto, serra il cavo e sigilla la guarnizione allo stesso tempo. Lo scarico della trazione integrato impedisce l'attorcigliamento del cavo. Costruito a partire da un contenitore Amaplast per impieghi pesanti con contatti nichelati inclusi e portacontatti resistenti alle alte temperature per un'eccellente resistenza alla corrosione. Con un design ergonomico, i connettori maschio industriali BS4343 serie AM-TOP offrono prestazioni eccezionali negli ambienti più difficili.

Amaplast è un materiale termoplastico rinforzato di qualità superiore con eccellenti caratteristiche. Ciò li rende praticamente indistruttibili. I punti chiave sono:

• Resistente all'abrasione
• Autoestinguente
• Resistente al calore
• Resistente alle alte temperature
• Resistente all'usura
• Isolamento elettrico ottimale

I connettori maschio industriali AM-TOP Mennekes sono progettati in conformità alla norma BS EN 603529. La classe IP è composta da due numeri. Il primo numero si riferisce alla protezione da materiali solidi, il secondo numero per la protezione contro i liquidi. Maggiore è il numero migliore sarà protezione. Vedere le schede tecniche per le definizioni complete.

I connettori CEE sono dotati di una codifica colore standard industriale in conformità alle norme BS EN 60309-2 / BS4343 e IEC 309. La codifica colore si riferisce a un valore di tensione nominale dei connettori.

• Viola, da 20 V a 25 V
• Bianco, da 40 V a 50 V
• Giallo, da 100 V a 130 V
• Blu, da 200 V a 250 V
• Rosso. Da 380 V a 480 V
• Nero, da 500 V a 1000 V

• Struttura robusta per una maggiore durata.
• Collegamento con terminale a vite. Terminali di collegamento aperti rivolti tutti nella stessa direzione per un cablaggio rapido.
• Corpo monopezzo.
• Pressacavo e guarnizione. Il serraggio del pressacavo attiva il bloccaggio del cavo interno e sigilla automaticamente la guarnizione.
• Scarico della trazione integrato per impedire l'attorcigliamento del cavo
• Supporto del contatto estremamente resistente al calore con contatti nichelati, in grado di resistere alla corrosione e all'abrasione.

• Industria pesante: acciaierie e fonderie, in cui i collegamenti sono esposti a polvere e particelle metalliche.
• Industria alimentare: luoghi in cui il lavaggio delle apparecchiature è fondamentale.
• Intrattenimento e sport: collegamenti su apparecchiature di illuminazione e attrezzature di ripresa esposte alla pioggia, al fango e alla neve.
• Agricoltura: installazione all'esterno di pompe su trattori e autocarri per liquami, pompe per l'alimentazione animale.
• Cantieri navali e porti: bacini, banchine e ormeggi. Collegamenti esposti a mare mosso e allagamenti.
• Cantieri edili: cantieri all'aperto, connettori lasciati in condizioni di umidità in trasformatori e generatori.

D: Quali sono i vantaggi di AM-TOP rispetto a connettori CEE simili?
R: i connettori maschio per montaggio su cavo AM-TOP sono dotati di semplici morsetti a vite aperti tutti rivolti nello stesso senso, questa caratteristica unica consente un collegamento rapido sul campo, risparmiando tempo prezioso.
D: I connettori sono facili da installare?
R: I connettori AM-TOP sono dotati di semplici terminazioni a vite per il collegamento elettrico. Un pressacavo integrato sul retro si aggancia e sigilla il cavo.
D: Sono disponibili connettori di accoppiamento o accessori?
R: Per i connettori femmina di accoppiamento, vedere i codici;
Connettore maschio 492-5824 si accoppia con il connettore femmina 492-5868
Connettore maschio 492-5846 si accoppia con il connettore femmina 492-6007
Connettore maschio 492-5852 si accoppia con il connettore femmina 492-6029
Connettore maschio 492-5953 si accoppia con il connettore femmina 492-6007
Connettore maschio 492-5975 si accoppia con il connettore femmina 679-6946
Connettore maschio 492-5830 si accoppia con il connettore femmina 492-5997

Spine e prese per uso industriale - Serie economica con anello di tenuta (solo modelli IP44, 16A e 32A)

Serie di spine, prese, per l'allacciamento di apparecchi e prese interconnesse conformi agli standard britannici ed europei più recenti. L'isolamento esterno dell'alloggiamento e le parti interne sono state realizzate in nylon 66 in grado di fornire un'eccellente stabilità meccanica ad un ampio campo di temperature (da -35°C a +80°C). Questo materiale offre un ottimo isolamento elettrico e soddisfa le esigenze del settore industriale.
I contatti della presa ed i piedini sono stati realizzati in ottone. Per impedire un errato collegamento, il piedino di terra si trova, per ogni tensione, in una posizione diversa rispetto alla sede per la chiavetta. Tutti gli articoli sono codificati a colori a seconda del voltaggio 110/130V - giallo, 220/240V - blu, 380-415V - rosso e sono adatti per operazioni richiedenti una frequenza di 50/60Hz.
I prodotti sono approvati a norma VDE.
