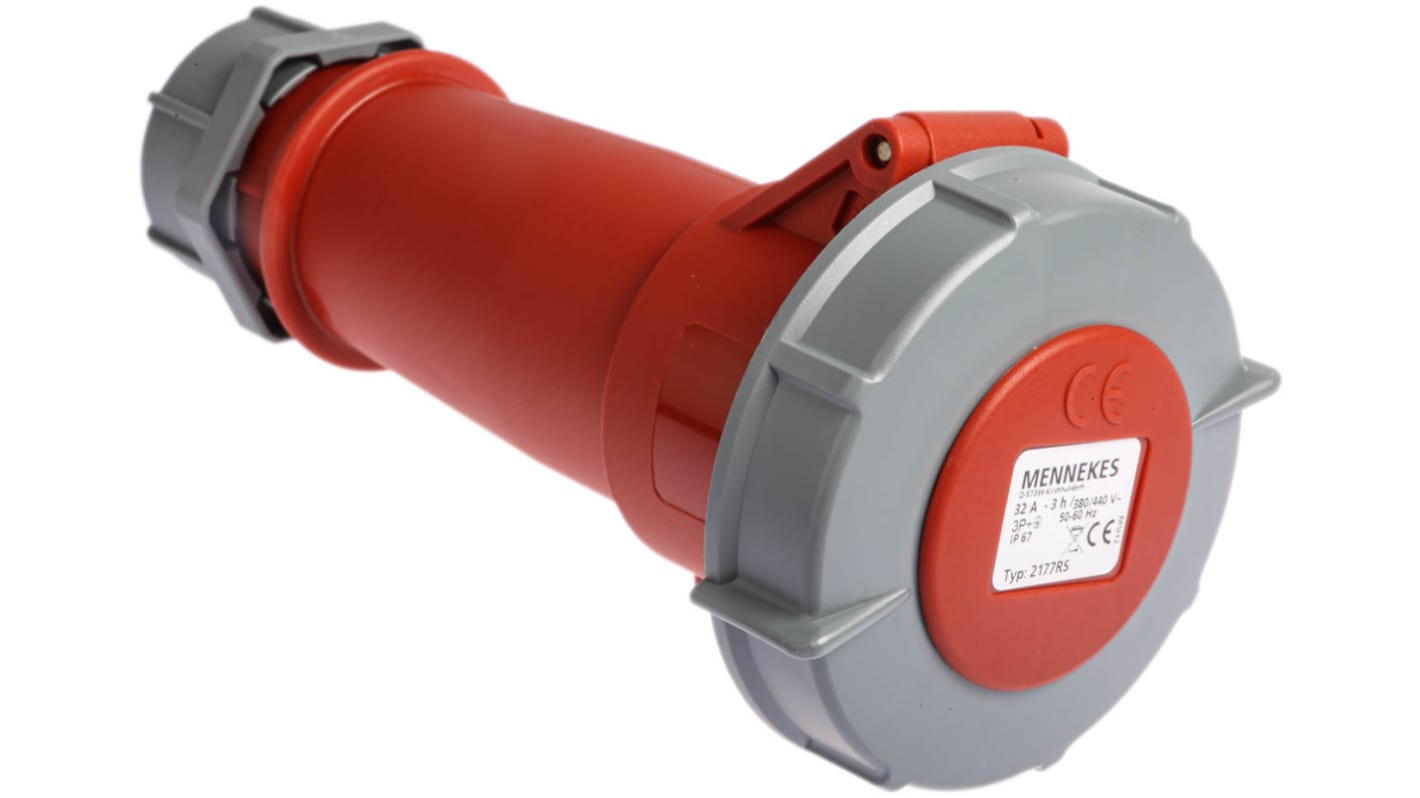

Connettore di alimentazione industriale MENNEKES AM-TOP Femmina, 4P, 32A, Montaggio su cavo

Prodotti da Mennekes, i connettori per montaggio cavo industriali serie IP67 CEE sono robusti, affidabili e facili da collegare. Realizzati con un materiale plastico Amaplast rinforzato, questi connettori femmina impermeabili sono dotati di coperchio con cerniera facile da aprire e chiudere, che protegge le aperture dei contatti interni dei connettori quando non sono utilizzati. Una guarnizione in gomma a tenuta stagna sul coperchio interno e un sistema con anello di bloccaggio a baionetta sicuro assicurano una tenuta impermeabile. Un pressacavo robusto nella parte posteriore con serracavo integrato fornisce un'ulteriore protezione e previene l'attorcigliamento del cavo. I connettori BS4343 dal design ergonomico serie AM-TOP offrono prestazioni eccezionali persino negli ambienti più esigenti.

Amaplast è un materiale termoplastico rinforzato di qualità superiore con eccellenti caratteristiche. Ciò li rende praticamente indistruttibili. I punti chiave sono:

• Resistente all'abrasione
• Autoestinguente
• Resistente al calore
• Resistente alle alte temperature
• Resistente all'usura
• Isolamento elettrico ottimale

I connettori industriali IP67 AM-TOP Mennekes sono progettati in conformità alla norma BS EN 60529. La classe IP è composta da due numeri. Il primo numero si riferisce alla protezione da materiali solidi, il secondo numero per la protezione contro i liquidi. Maggiore è il numero migliore sarà protezione. Vedere le schede tecniche per le definizioni complete.

I connettori CEE sono dotati di una codifica colore standard industriale in conformità alle norme BS EN 60309-2 / BS4343 e IEC 309. La codifica colore si riferisce a un valore di tensione nominale dei connettori.

• Viola, da 20 V a 25 V
• Bianco, da 40 V a 50 V
• Giallo, da 100 V a 130 V
• Blu, da 200 V a 250 V
• Rosso. Da 380 V a 480 V
• Nero, da 500 V a 1000 V

• Corpo monopezzo
• Terminali a vite per collegamento semplice
• Guarnizione in gomma all'interno del coperchio per maggiore protezione.
• Anello di bloccaggio a baionetta che garantisce una tenuta stagna.
• Pressacavo e guarnizione per un'ulteriore protezione
• Pressacavo integrale per evitare l'attorcigliamento

• Cantieri navali e porti: bacini, banchine e ormeggi. I collegamenti sono esposti a mare mosso e allagamenti
• Industria pesante: acciaierie e fonderie, in cui i collegamenti sono esposti a polvere e particelle metalliche.
• Intrattenimento e sport: collegamenti su apparecchiature di illuminazione e attrezzature di ripresa esposte alla pioggia, al fango e alla neve.
• Cantieri edili: cantieri all'aperto, connettori lasciati in condizioni di umidità in trasformatori generatori
• Industria alimentare: luoghi in cui il lavaggio delle apparecchiature è fondamentale.
• Agricoltura: installazione all'esterno di pompe su trattori e autocarri per liquami, pompe per l'alimentazione animale.

Q Quali sono i vantaggi dei connettori di alimentazione industriali AM-TOP IP67 rispetto ai connettori CEE simili?
R: I connettori di alimentazione industriali AM-TOP IP67 sono progettati con una struttura monopezzo. Progettazione robusta con un semplice collegamento a vite per un collegamento rapido. Con l'aggiunta di una guarnizione in gomma integrale nel coperchio e di un anello di chiusura a baionetta per una tenuta stagna.
D: Sono disponibili connettori maschio di accoppiamento di accessori?
Il connettore (connettore femmina) 679-6946 si accoppia con il connettore maschio 679-6943
Il connettore (connettore femmina) 492-6007 si accoppia con il connettore maschio 492-5846
Il connettore (connettore femmina) 492-5868 si accoppia con il connettore maschio 492-5824
Il connettore (connettore femmina) 492-6029 si accoppia con il connettore maschio 492-5852
Il connettore (connettore femmina) 492-6035 si accoppia con il connettore maschio 492-5969
Il connettore (connettore femmina) 492-5997 si accoppia con il connettore maschio 492-5830
Il connettore (connettore femmina) 492-5874 si accoppia con il connettore maschio 492-5953
Il connettore (connettore femmina) 492-6041 si accoppia con il connettore maschio 492-5975

Pin di messa a terra a 3H in conformità agli standard DIN VDE 0623, EN 60309-2

Spine e prese per uso industriale - Serie economica con anello di tenuta (solo modelli IP44, 16A e 32A)

Serie di spine, prese, per l'allacciamento di apparecchi e prese interconnesse conformi agli standard britannici ed europei più recenti. L'isolamento esterno dell'alloggiamento e le parti interne sono state realizzate in nylon 66 in grado di fornire un'eccellente stabilità meccanica ad un ampio campo di temperature (da -35°C a +80°C). Questo materiale offre un ottimo isolamento elettrico e soddisfa le esigenze del settore industriale.
I contatti della presa ed i piedini sono stati realizzati in ottone. Per impedire un errato collegamento, il piedino di terra si trova, per ogni tensione, in una posizione diversa rispetto alla sede per la chiavetta. Tutti gli articoli sono codificati a colori a seconda del voltaggio 110/130V - giallo, 220/240V - blu, 380-415V - rosso e sono adatti per operazioni richiedenti una frequenza di 50/60Hz.
I prodotti sono approvati a norma VDE.
