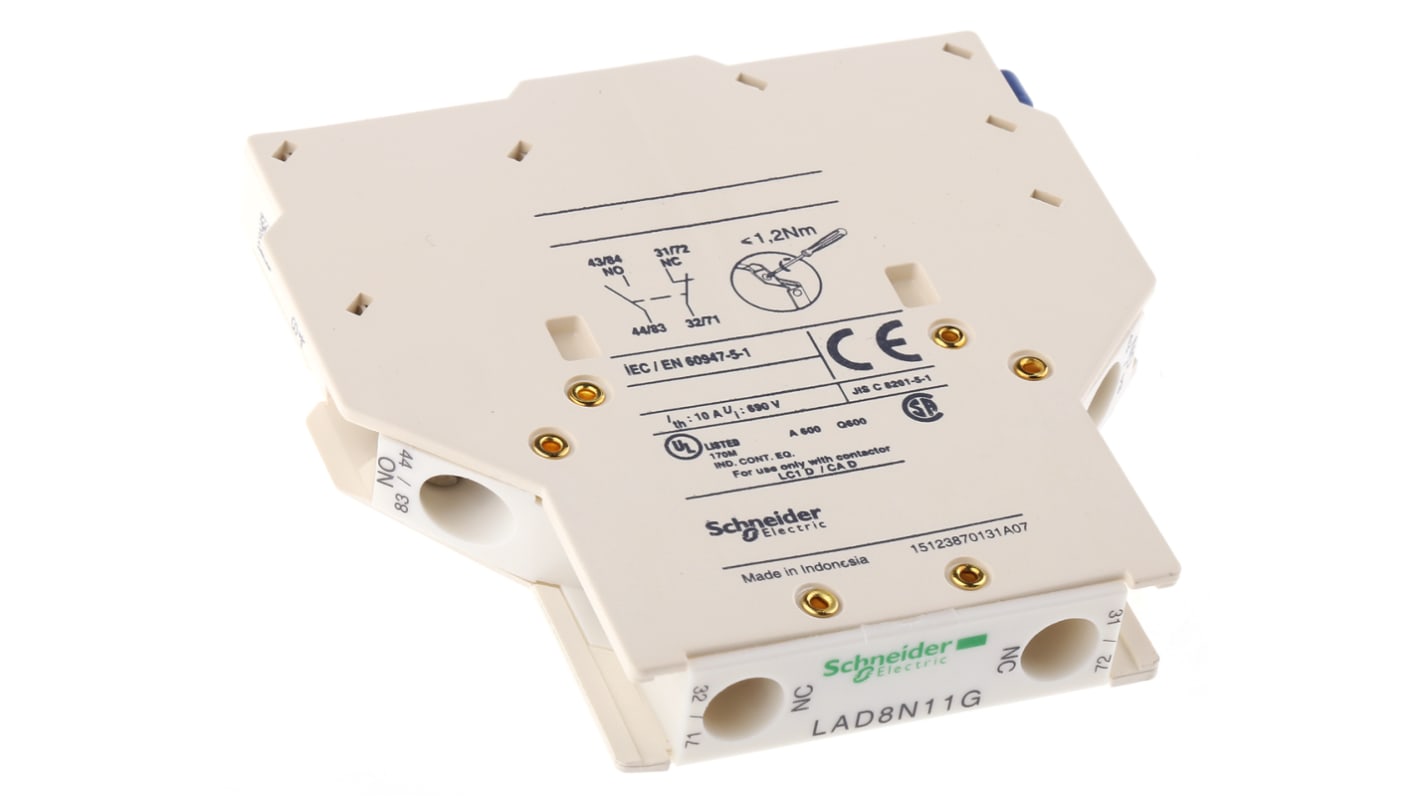

Blocco di contatti ausiliari Schneider Electric, NA/NC, montaggio laterale, serie LAD8

Si desidera aggiungere un ulteriore contatto ausiliario al circuito di controllo per fornire ulteriore sicurezza? Schneider Electric offre i più recenti componenti e tecnologie per i contatti ausiliari.

In particolare, la serie LADN TeSys di contattori ausiliari garantisce l'affidabilità del circuito agendo come dispositivo di commutazione secondario che funziona in combinazione con altri dispositivi primari quali contattori, relè o interruttori automatici.

• basso consumo sul circuito di controllo
• 30 Mcicli di durata meccanica
• compatti, leggeri e facilmente attaccabili a contattori compatibili. Fissaggio laterale anteriore
• montaggio semplificato direttamente sul contattore/interruttore automatico. Dimensioni compatte e dotate di tecnologia terminal EverLink che significa serraggio permanente anche in caso di scorrimento del conduttore
• 18 mesi di garanzia del produttore con Schneider

Gradi di protezione e caratteristiche di sicurezza
• valore nominale del fusibile associato a IEC 60947-5-1
• fusibile GG< = 10 A
• BS 4795, EN 60947-5-1, IEC 60947-5-1
Certificazione • CSA, UL
• IP2x conforme a VDE 0106
• con trattamento termico e protezione conforme a TH in conformità a IEC 60068
• temperatura dell'aria ambiente (AAT) per il funzionamento da -5 a 60 °C.

• Starter per motore/sistemi di controllo
• Commutazione di bobine relè/contattori
• apparecchiature di controllo/segnalazione

Un contatto ausiliario è un dispositivo elettromeccanico che viene montato tipicamente sui contattori. Essi sono fisicamente collegati al contattore, con attivazione e disattivazione simultanee applicate ad entrambi i dispositivi contemporaneamente.

I contatti AUX possono essere installati sui contattori mediante montaggio frontale o laterale. Questo è generalmente chiaro nella forma e nelle dimensioni del prodotto, ma si prega di verificare la compatibilità dei dispositivi. I contatti AUX sono dispositivi molto utili per aiutare a mantenere un occhio sul contattore.

Ad esempio, è possibile collegare un LED a bassa tensione direttamente al contattore Aux Contactor senza preoccuparsi della tensione complessiva del contattore a cui è collegato (finché il contattore Aux Contactor è isolato elettricamente dal contattore), è possibile utilizzare il LED per monitorare il dispositivo, ad esempio indicare se il motore è spento/acceso.

I contatti ausiliari per montaggio laterale TeSys D ( 662-6248 , 744-6983 , 400-1467 , 400-1473 ) non sono compatibili con i contattori Tesys D DC.
