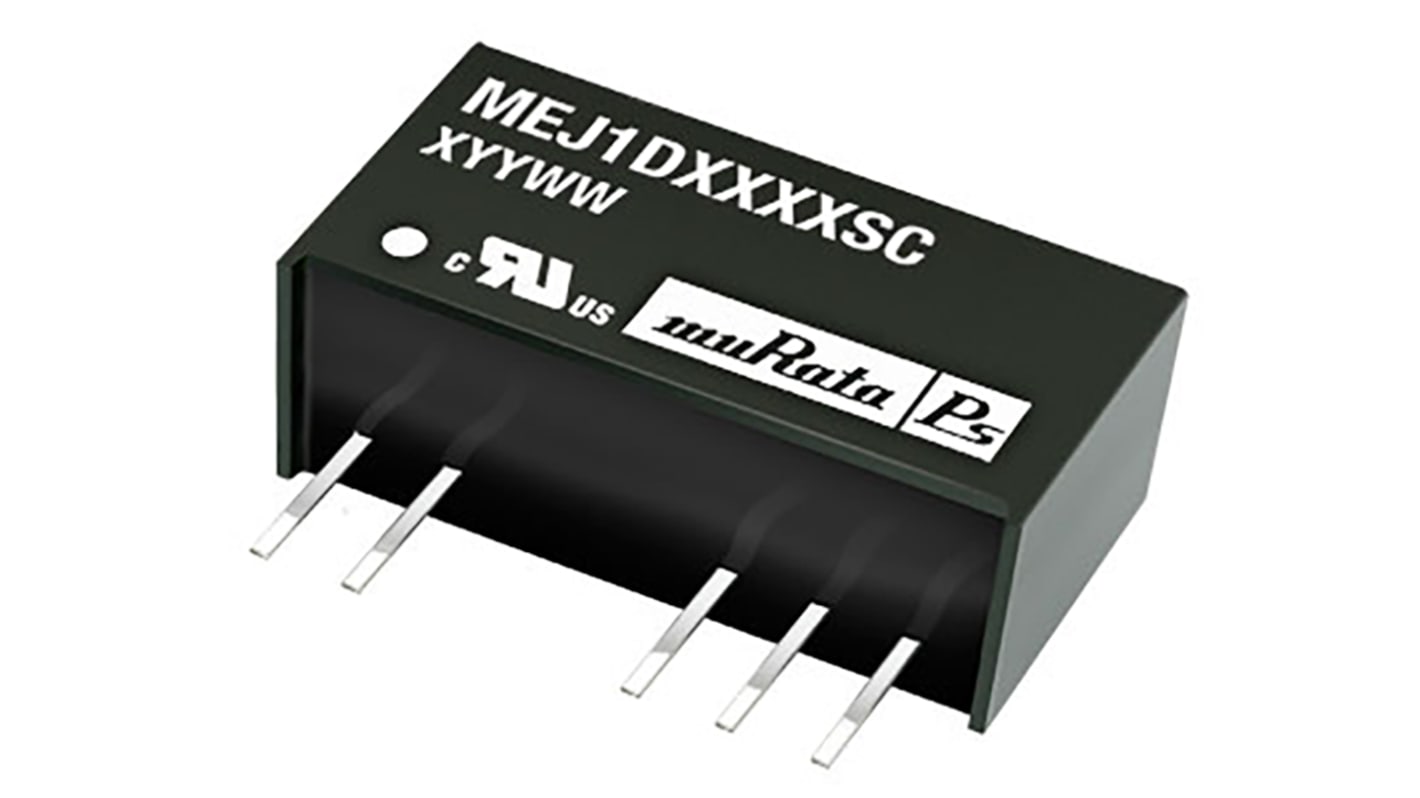

Convertitore c.c.-c.c. 1W, Vin 4,5 → 5,5 V c.c., Vout ±9V cc, 5.2kV cc

La serie MEJ1 Murata Power comprende convertitori c.c./c.c. isolati da 1 W, incapsulati in un contenitore SIP a 7 pin. Il convertitore c.c./c.c. è conforme alla 3a edizione dello standard sulla sicurezza medicale e fornisce i seguenti mezzi di protezione dell'operatore (MOOP): 2 MOOP basati su una tensione di funzionamento di 200 Vrms (max.) e 280 Vpk (max.), tra primario e secondario e 1 MOOP basato su una tensione di funzionamento di 200 Vrms (max.) tra primario e relativo contenitore.
L'efficienza energetica di questi convertitori c.c./c.c. è compresa tra il 70 e il 78%.
La serie MEJ1 è progettata per le applicazioni a bassa potenza che richiedono un elevato grado di isolamento, quali barriere di sicurezza omologate per apparecchiature mediche, moduli di potenza IGBT e sistemi di controllo.

Uscite singole e doppie
Materiale dell'involucro conforme alle prescrizioni UL 94V-0
Tipo di contenitore SIP
Isolamento 5,2 kV c.c.
Ingressi 3,3 V, 5 V, 12 V, 15 V e 24 V
Uscita 3,3 V, 5 V, 9 V, 12 V e 15 V
Costruzione interna SMD
Completamente incapsulato con magneti toroidali
Pin compatibili con le serie MEV, NMV, NMK, MEJ2 e NMJ

UL 609502, UL60601 (3a edizione)

Soluzioni di potenza Murata - SIP
