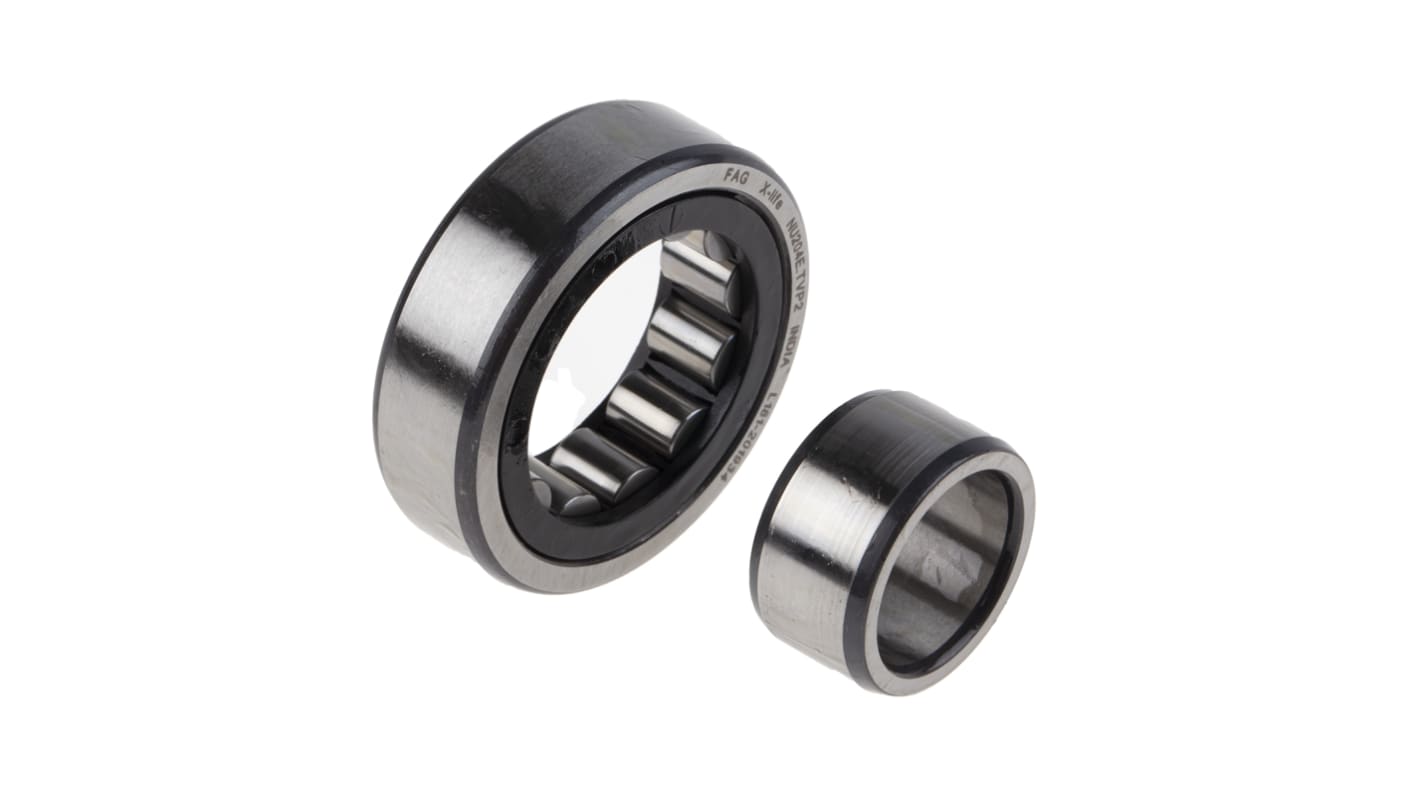

Rullo a sfera FAG NU204-E-XL-TVP2, 1 file, Ø int. 20 mm ID, Ø est. 47 mm OD, guida larga 14 mm

Il cuscinetto a rulli cilindrici fag con diametro esterno di 47 Esso ha una designazione di gioco interno radiale C3 per indicare che il gioco radiale tra gli anelli interno ed esterno è maggiore di CN (normale) e gli anelli interno ed esterno ad accoppiamento a pressione possono sopportare un grande differenziale di temperatura. Questo gioco consente un'espansione termica poiché il cuscinetto supporta carichi radiali e i suoi rulli cilindrici riducono l'attrito rotazionale. Questo cuscinetto a rulli cilindrici può supportare carichi più pesanti rispetto ai cuscinetti con cuscinetti a sfere di dimensioni paragonabili poiché la forma cilindrica dei rulli fornisce un'area superficiale maggiore per la distribuzione del carico e ha un set di rulli più grande rispetto al modello a rulli standard. Questo cuscinetto a rulli cilindrici può essere utilizzato per una temperatura di esercizio massima di 120°C (248°F). Gli anelli interni ed esterni e i rulli cilindrici sono realizzati in acciaio al cromo a bassa lega, temprato per garantire durata, tolleranza al calore e resistenza alla deformazione sotto carichi pesanti. Il cuscinetto non è posizionato, con due nervature sulla circonferenza interna dell'anello esterno e nessuna nervatura sulla circonferenza esterna dell'anello interno, per consentire agli anelli esterno ed interno di spostarsi assialmente l'uno rispetto all'altro dalla posizione centrale. La gabbia in poliammide rinforzata con fibra di vetro (PA66) impedisce ai rulli di venire a contatto l'uno con l'altro durante l'uso per ridurre l'attrito, le vibrazioni e il rumore e pesa meno ed è più silenziosa delle gabbie in ottone. Un anello interno rimovibile nel cuscinetto aperto consente la lubrificazione. Questo cuscinetto cilindrico è utilizzato in un'ampia gamma di applicazioni in cui sono presenti elevati carichi radiali.

• Allogia carichi radiali pesanti, accelerazioni Rapid e alta velocità
