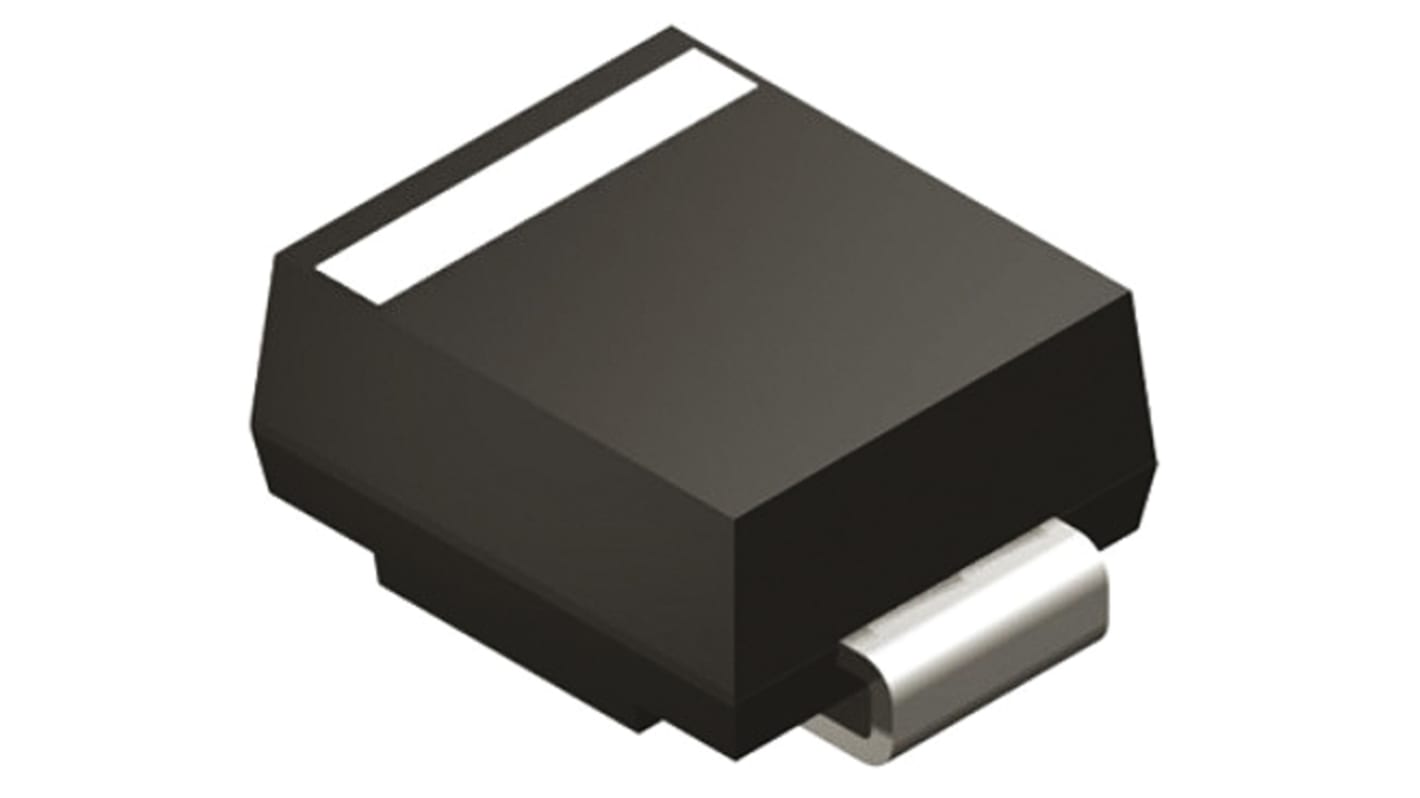

Diodo switching Vishay, SMD, DO-214AA (SMB), Singolo, 2 Pin
- Codice RS:
- 818-5244
- Codice costruttore:
- USB260HM3/52T
- Costruttore:
- Vishay
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 25/07/2024.
Aggiunto
Prezzo per 1pz in confezione da 25
0,474 €
(IVA esclusa)
0,578 €
(IVA inclusa)
| Unità | Per unità | Per Pack* |
| 25 - 225 | 0,474 € | 11,85 € |
| 250 - 600 | 0,364 € | 9,10 € |
| 625 - 1225 | 0,331 € | 8,275 € |
| 1250 - 2475 | 0,308 € | 7,70 € |
| 2500 + | 0,29 € | 7,25 € |
| *prezzo indicativo | ||
- Codice RS:
- 818-5244
- Codice costruttore:
- USB260HM3/52T
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Raddrizzatori a recupero ultraveloce da 2A a 5 A, Vishay Semiconductor
Features
Giunzione chip passivato in vetro •,
• tempo di recupero inverso ultraveloce,
• caduta di tensione diretta bassa,
• basse perdite di commutazione, elevata efficienza,
• elevata capacità di sovracorrente diretta,
• bagno a saldare 275 °C max 10 s, per JESD 22-B106,
Applicazioni tipiche
Per l'uso in applicazioni di rettifica ad alta frequenza e a ruota libera in convertitori e inverter switching per consumatori, computer e telecomunicazioni.
Dati Meccanici
Contenitore : il composto Di Stampaggio DO-201AD è conforme a UL 94 V-0 grado di infiammabilità base P/N-E3 - conforme a RoHS, grado commerciale
Terminali: Cavi stagnati opachi, saldabili secondo J-STD-002 e JESD 22-B102 il suffisso E3 soddisfa il test whisker 1A classe JESD 201.
Polarità : la banda di colore indica l'estremità del catodo
Giunzione chip passivato in vetro •,
• tempo di recupero inverso ultraveloce,
• caduta di tensione diretta bassa,
• basse perdite di commutazione, elevata efficienza,
• elevata capacità di sovracorrente diretta,
• bagno a saldare 275 °C max 10 s, per JESD 22-B106,
Applicazioni tipiche
Per l'uso in applicazioni di rettifica ad alta frequenza e a ruota libera in convertitori e inverter switching per consumatori, computer e telecomunicazioni.
Dati Meccanici
Contenitore : il composto Di Stampaggio DO-201AD è conforme a UL 94 V-0 grado di infiammabilità base P/N-E3 - conforme a RoHS, grado commerciale
Terminali: Cavi stagnati opachi, saldabili secondo J-STD-002 e JESD 22-B102 il suffisso E3 soddisfa il test whisker 1A classe JESD 201.
Polarità : la banda di colore indica l'estremità del catodo
Diodi e raddrizzatori, Vishay Semiconductor
Specifiche
Attributo | Valore |
|---|---|
| Configurazione diodi | Singolo |
| Numero di elementi per chip | 1 |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di package | DO-214AA (SMB) |
| Tecnologia del diodo | Giunzione al silicio |
| Caduta di tensione diretta massima | 1.6V |
| Numero pin | 2 |
| Minima temperatura operativa | -55 °C |
| Massima temperatura operativa | +150 °C |
| Lunghezza | 4.57mm |
| Larghezza | 3.94mm |
| Altezza | 2.44mm |
| Dimensioni | 4.57 x 3.94 x 2.44mm |
- Codice RS:
- 818-5244
- Codice costruttore:
- USB260HM3/52T
- Costruttore:
- Vishay
