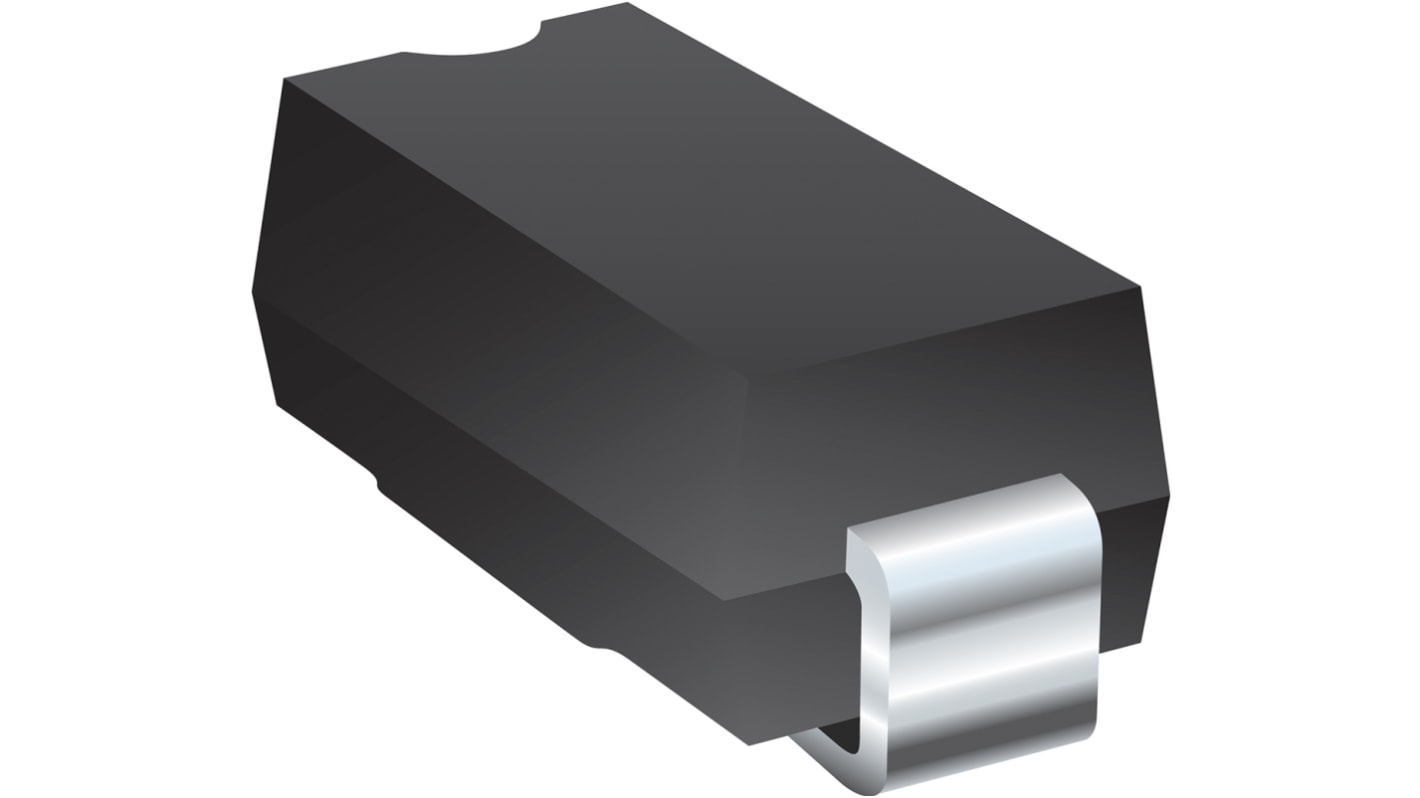

Diodo Bourns 1, Unidirezionale, Superficie, breakdown 36.7 V 400 W, DO-214, 2 Pin

Codice RS:: 174-2484
Codice costruttore:: SMAJ36CA
Costruttore:: Bourns

Diodo Bourns 1, Unidirezionale, Superficie, breakdown 36.7 V 400 W, DO-214, 2 Pin

Prezzo per 1 bobina da 5000 unità*

520,00 €

(IVA esclusa)

635,00 €

(IVA inclusa)

Consegna GRATUITA per ordini a partire da 60,00 €

Temporaneamente esaurito

Spedizione a partire dal 09 novembre 2026

Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità	Per unità	Per bobina*
5000 +	0,104 €	520,00 €

*prezzo indicativo

Codice RS:: 174-2484
Codice costruttore:: SMAJ36CA
Costruttore:: Bourns

Specifiche

Documentazione Tecnica

Normative

Dettagli prodotto

Trova prodotti simili selezionando uno o più attributi.

Seleziona tutto	Attributo	Valore
	Marchio	Bourns
	Configurazione diodi	Singolo
	Direzione	Unidirezionale
	Tipo prodotto	Diodo
	Tensione minima di breakdown Vbr	36.7V
	Tipo montaggio	Superficie
	Tipo di package	DO-214
	Tensione massima di stand-off inversa Vwm	130V
	Numero pin	2
	Dissipazione di potenza di picco impulso Pppm	400W
	Protezione ESD	Sì
	Minima temperatura operativa	-55°C
	Tensione di blocco VC	58.1V
	Corrente di test It	1mA
	Temperatura massima di funzionamento	150°C
	Numero elementi per chip	1
	Serie	SMA
	Standard/Approvazioni	No
	Altezza	2.29mm
	Lunghezza	4.5mm
	Standard automobilistico	AEC-Q101
	Corrente massima di dispersione inversa	1μA

	Seleziona tutto
	Marchio Bourns
	Configurazione diodi Singolo
	Direzione Unidirezionale
	Tipo prodotto Diodo
	Tensione minima di breakdown Vbr 36.7V
	Tipo montaggio Superficie
	Tipo di package DO-214
	Tensione massima di stand-off inversa Vwm 130V
	Numero pin 2
	Dissipazione di potenza di picco impulso Pppm 400W
	Protezione ESD Sì
	Minima temperatura operativa -55°C
	Tensione di blocco VC 58.1V
	Corrente di test It 1mA
	Temperatura massima di funzionamento 150°C
	Numero elementi per chip 1
	Serie SMA
	Standard/Approvazioni No
	Altezza 2.29mm
	Lunghezza 4.5mm
	Standard automobilistico AEC-Q101
	Corrente massima di dispersione inversa 1μA

Datasheet

Paese di origine:: TW

Diodo TVS Bourns

Il contenitore Bourns DO-214AC, diodo TVS bidirezionale a montaggio superficiale ha una tensione di stand-off di 36V e una tensione di scarica distruttiva inversa di 42,2 V. Ha una corrente nominale di impulso di Peak massima di 40A.

Caratteristiche e vantaggi

• serracavo incorporato

• facile da maneggiare con apparecchiature di prelevamento e posizionamento standard

• protezione EFT delle linee dati

• ESD 30kV (aria), 30kV (contatto)

• protezione ESD delle linee dati

• eccellente capacità di bloccaggio

• tempo di risposta rapido, generalmente inferiore a 1 ps da 0V a VBR min

• per applicazioni a montaggio superficiale per ottimizzare lo spazio sulla scheda

Giunzione in vetro passivato da •

• componente senza piombo e alogeno

• saldatura a riflusso ad alta temperatura garantita: 260 °C/40sec

Bassa induttanza: •

• contenitore a profilo basso

• conforme a MSL level1, Peak massimo LF di 260 °C.

• la temperatura di giunzione d'esercizio è compresa tra -65 °C e 150 °C.

Capacità di potenza di impulso di Peak a 10/1000μs • di forma d'onda, velocità di ripetizione (duty cycle): 0,01%

Terminali con conduttore stagnati opachi saldabili •

• la modalità di guasto tipica è in corto dalla tensione o dalla corrente specificate in eccesso

IR inferiore a 1μA >12V quando VBR minimo •

Applications

• Settore automobilistico

• settore dei computer

• Elettronica di consumo

• interfacce i/O.

• protezione da transienti di sovratensione

Bus Vcc di •, circuiti vulnerabili nell'industria delle telecomunicazioni

Certificazioni

• e3

• IEC 61000-4-4

• IEC-61000-4-2

• IPC/JEDEC J-STD609A.01

• JESD22-B102

• J-STD-020
