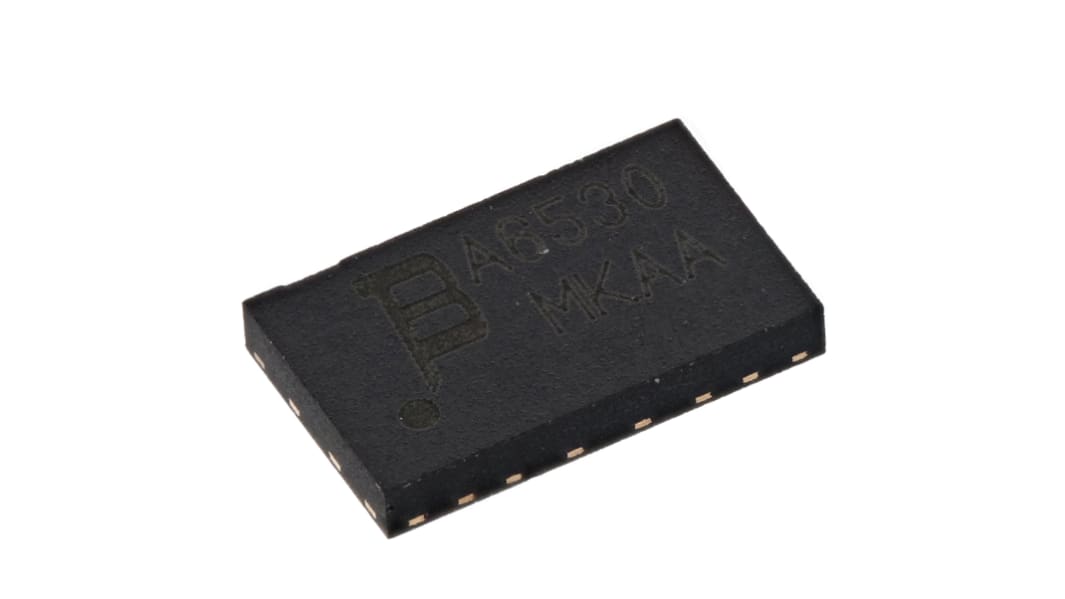

Diodo TVS Bourns, Bidirezionale, , SMD, bloccaggio 650V, DFN

I limitatori di corrente elettronici TBU (Transient Blocking Unit) Bourns sono dispositivi di protezione dei circuiti attivati da tensioni o correnti eccessive ed ideati come una soluzione ottimale per la protezione dei circuiti delle apparecchiature di controllo industriali, dell'elettronica applicata alla medicina, dei sistemi di prova automatizzati e delle applicazioni militari ed aerospaziali. Sono dispositivi a bassa capacità, bidirezionali singoli, ad alta velocità e ripristinabili che proteggono, entro i limiti nominali, dai guasti causati dai cortocircuiti, dai contatti accidentali con fonti di alimentazione c.a., dall'induzione e da sovratensioni indotte dalla caduta di un fulmine. Tra le caratteristiche più importanti ricordiamo la protezione ultrarapida contro le sovracorrenti, in un'ampia gamma di correnti di tensioni e di attivazione, e i fattori di forma ridotti per risparmiare lo spazio su scheda. Con TBU è possibile proteggere le porte Ethernet, RS-485, HART e altre porte in cui potrebbero verificarsi pericolose sovratensioni. Può essere anche usata nelle applicazioni per telecomunicazioni, fornendo una barriera alle sovratensioni, pur consentendo ai segnali ad alta frequenza, come VDSL2, di attraversare il circuito senza danneggiarlo. Nelle applicazioni elettroniche sensibili la TBU rende superfluo l'impiego di grandi dispositivi di protezione shunt bloccando, in meno di un microsecondo, le correnti dannose ed impedendo loro di raggiungere i circuiti protetti. La TBU offre anche una tensione passante estremamente ridotta e la protezione dagli eccessi di temperatura, riducendo la tensione sul PCB e aumentando la durata e l'affidabilità del prodotto. La tecnologia di protezione TBU Bourns limita la tensione ammessa nell'elettronica sensibile senza caricare eccessivamente linee di trasferimento dati ad alta velocità. Questo permette ai progettisti proteggere le prestazioni elevate anche nelle applicazioni a banda larga più potenti.

Protezione avanzata dei circuiti
Protezione da sovracorrente e sovratensione
Blocca sovraccorenti fino ai limiti nominali
Prestazioni ad alta velocità
Piccolo contenitore SMT
Temperatura d'esercizio da -40 °C a +125 °C
Temperatura di stoccaggio da -65 °C a +150 °C
Temperatura di giunzione massima +125 °C
ESD: IEC 61000-4-2

UL

UL

Tecnologia a montaggio superficiale

I fusibili azzerabili sono progettati per la protezione di circuiti elettrici ed elettronici contro le correnti eccessive. Essi commutano rapidamente da una resistenza bassa a una molto alta in condizioni di sovraccarico elettrico o corto circuito, e sono caratterizzati da azzeramento automatico e il ritorno allo stato di bassa resistenza quando la condizione di guasto cessa e si toglie l'alimentazione.

Azzeramento automatico senza necessità di manutenzione per migliaia di cicli
Piccole dimensioni e nessun portafusibili richiesto

Applicazioni principali

Sistemi di sicurezza
Alimentatori e trasformatori
Dispositivi switching di alimentazione
Apparecchiature automobilistiche e mediche
Strumentazione e controllo
Computer e periferiche
Audiovisivi e telecomunicazioni
