- Codice RS:
- 197-1241
- Codice costruttore:
- EA DOGS104N-A
- Costruttore:
- Display Visions
8 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
11,21 €
(IVA esclusa)
13,68 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 11,21 € |
5 - 9 | 10,12 € |
10 - 24 | 9,58 € |
25 + | 9,08 € |
- Codice RS:
- 197-1241
- Codice costruttore:
- EA DOGS104N-A
- Costruttore:
- Display Visions
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

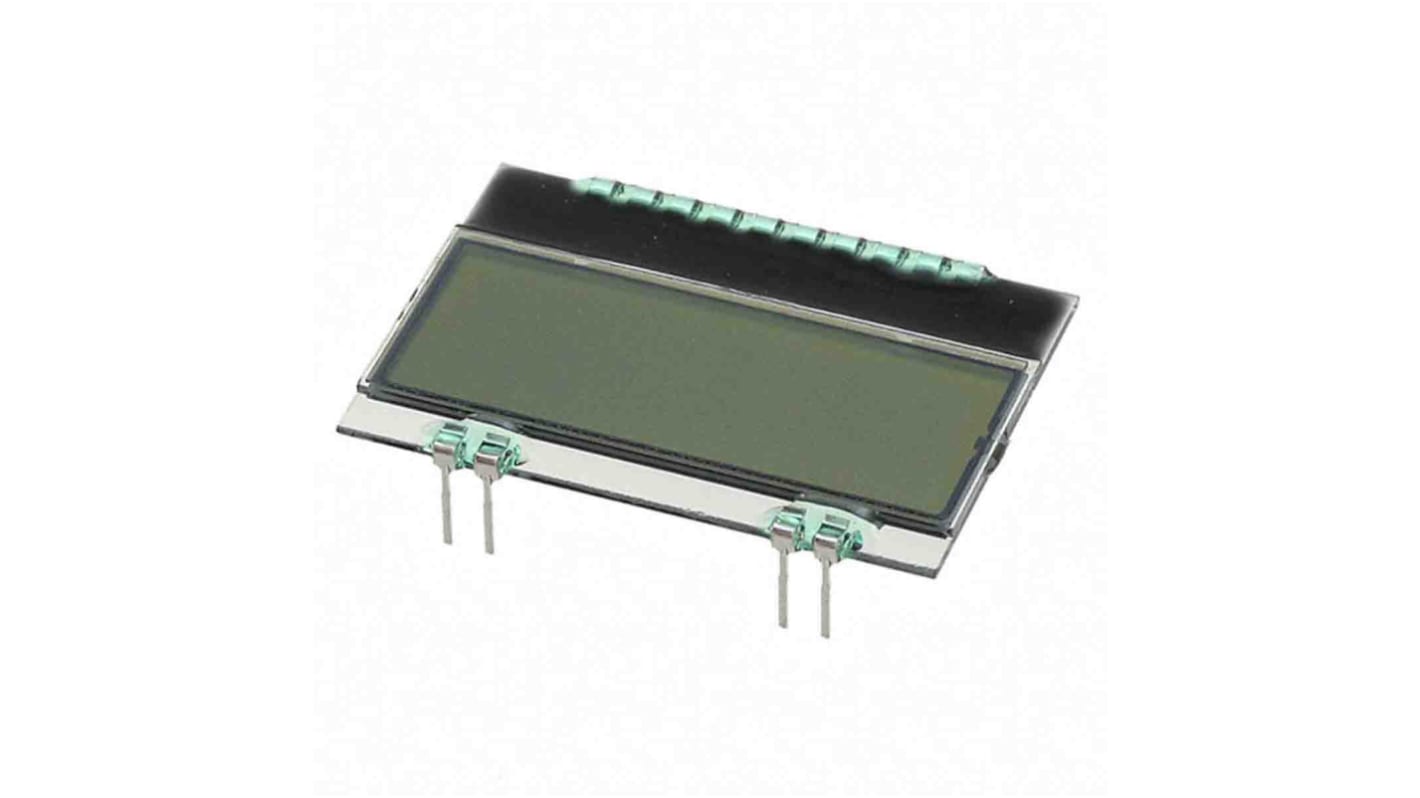

La serie EA DOG di Electronic Assembly presenta la prima serie di display al mondo che funziona su sistemi a 3,3 V senza alimentazione ausiliaria. È estremamente compatto a 66 x 40 mm con una dimensione del carattere standard di 4,8 mm (4 x 10). È ultra-piatto a 2 mm senza retroilluminazione o 5,8 mm con retroilluminazione LED ed è dotato di interfaccia SPI e I²C a 4 bit, 8 bit. Può essere facilmente installato semplicemente tramite saldatura nella scheda.
Controller SSD1803A con RAM grafica integrata.
Display LCD supertwist ad alto contrasto.
Retroilluminazione LED 45mA
Non è richiesto alcun montaggio perché può essere saldato direttamente sul circuito stampato.
Display LCD supertwist ad alto contrasto.
Retroilluminazione LED 45mA
Non è richiesto alcun montaggio perché può essere saldato direttamente sul circuito stampato.
Specifiche
Attributo | Valore |
---|---|
File dei caratteri | 4 |
Caratteri per fila | 10 |
Interfacce | I2C, SPI |
Tipo di retroilluminazione | LED |
Tipo di controller | SSD1803A |
Tecnologia del display a matrice | FSTN |
Tensione nominale | 3.3V |
Corrente nominale | 440µA |
Cornice inclusa | No |
Serie | EA DOG |
