- Codice RS:
- 888-3342
- Codice costruttore:
- 28A0807-0A2
- Costruttore:
- Laird
300 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per 1pz in confezione da 50
1,614 €
(IVA esclusa)
1,969 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
50 - 450 | 1,614 € | 80,70 € |
500 - 1200 | 1,267 € | 63,35 € |
1250 - 2450 | 1,204 € | 60,20 € |
2500 - 4950 | 1,144 € | 57,20 € |
5000 + | 1,086 € | 54,30 € |
*prezzo indicativo |
- Codice RS:
- 888-3342
- Codice costruttore:
- 28A0807-0A2
- Costruttore:
- Laird
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Nucleo banda larga diviso/a innesto
Questi nuclei in ferrite offrono un'installazione facile e sono stati progettati per ridurre le interferenze elettromagnetiche indotte o irradiate. Sono disponibili in una varietà di misure e adatti per le applicazioni da 30 MHz a 1 GHz. Questi nuclei in ferrite forniscono un'eccellente soppressione EMO in modalità comune e differenziale su cavi assemblati
Le ferriti rettangolari sono idonee a cavi utilizzati per la trasmissione dei dati, come ad esempio le linee telefoniche e di segnale
Le ferriti circolari sono adatte a cavi di rete ad esempio su fotocopiatrici, stampanti e altre attrezzature per ufficio
Le ferriti circolari sono adatte a cavi di rete ad esempio su fotocopiatrici, stampanti e altre attrezzature per ufficio

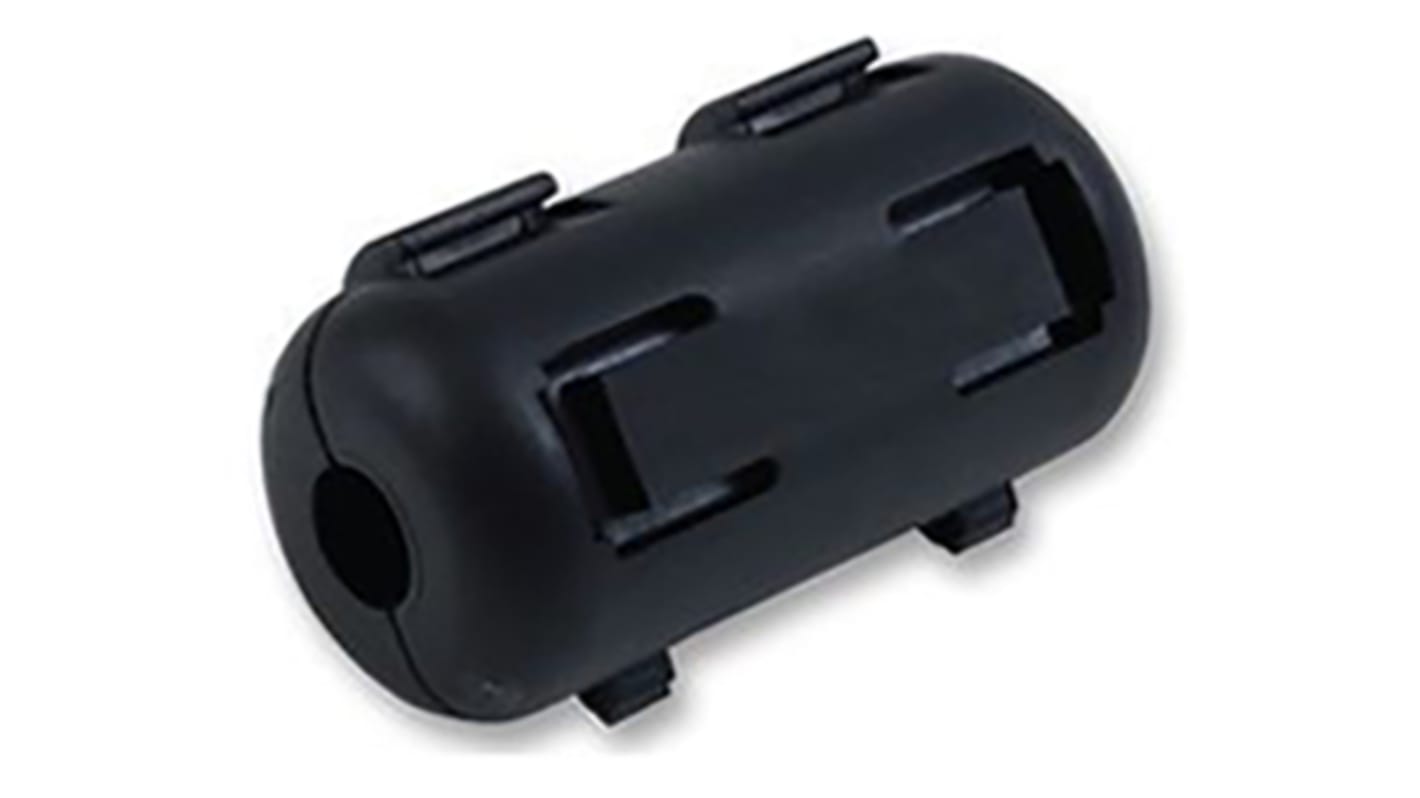

Ferrite circolari
Questi nuclei in ferrite apribile riducono l'interferenza elettromagnetica che viene indotta o irradiato da cavi dati e di alimentazione. La conformazione del guscio e le speciali fasi del processo produttivo di questi nuclei assicurano valori elevati di attenuazione. Grazie allo speciale blocco a scatto il nucleo in ferrite è utilizzabile con diversi diametri del cavo e una volta bloccata la ferrite apribile non può essere aperto casualmente. L'alloggiamento esterno è ideato per proteggere le parti del polo dalla rottura e assicura un montaggio semplice sui cavi che sono già installati o dotati di connettori. Il fissaggio al cavo con la colla o la fascetta per cavi è opzionale. Le applicazioni tipiche di questi nuclei di ferrite apribili includono le linee di alimentazione e trasmissione dati per computer, terminali, sistemi di controllo industriali, apparecchiature medicali e macchine per ufficio.
Specifiche
Attributo | Valore |
---|---|
Tipo di contenitore | 0807 |
Impedenza a 25 MHz | 160Ω |
Impedenza a 100 MHz | 348Ω |
Impedenza a 300 MHz | 514Ω |
Tipo | Nucleo EMI a innesto, nucleo EMI diviso |
Dimensioni | 24.82 x 55.91mm |
Lunghezza | 55.91mm |
Altezza | 24.82mm |
Diametro | 24.82mm |
Materiale | Ferrite |
Applicazione | Soppressione EMI |
