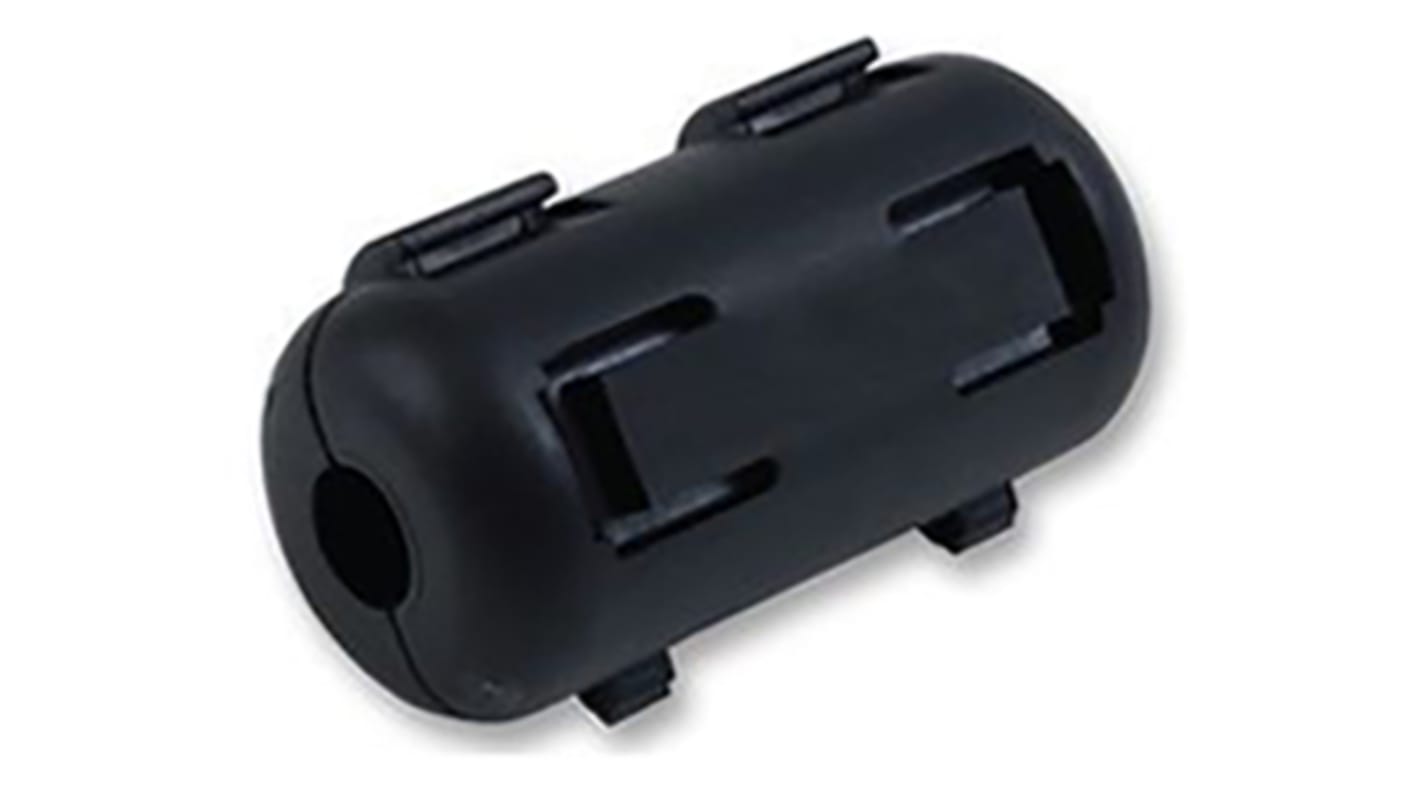

Ferriti Laird per Soppressione EMI, 19.7 x 35.1 x 18mm (2736)
- Codice RS:
- 888-3377
- Codice costruttore:
- 28A2736-0A2
- Costruttore:
- Laird
Prodotto non a stock - in consegna appena disponibile
Prezzo per 1pz in confezione da 50
0,804 €
(IVA esclusa)
0,981 €
(IVA inclusa)
Unità | Per unità | Per confezione* |
---|---|---|
50 - 450 | 0,804 € | 40,20 € |
500 - 1200 | 0,646 € | 32,30 € |
1250 - 2450 | 0,554 € | 27,70 € |
2500 - 4950 | 0,526 € | 26,30 € |
5000 + | 0,499 € | 24,95 € |
*prezzo indicativo
- Codice RS:
- 888-3377
- Codice costruttore:
- 28A2736-0A2
- Costruttore:
- Laird
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Nucleo banda larga diviso/a innesto
Questi nuclei in ferrite offrono un'installazione facile e sono stati progettati per ridurre le interferenze elettromagnetiche indotte o irradiate. Sono disponibili in una varietà di misure e adatti per le applicazioni da 30 MHz a 1 GHz. Questi nuclei in ferrite forniscono un'eccellente soppressione EMO in modalità comune e differenziale su cavi assemblati
Le ferriti rettangolari sono idonee a cavi utilizzati per la trasmissione dei dati, come ad esempio le linee telefoniche e di segnale
Le ferriti circolari sono adatte a cavi di rete ad esempio su fotocopiatrici, stampanti e altre attrezzature per ufficio
Le ferriti circolari sono adatte a cavi di rete ad esempio su fotocopiatrici, stampanti e altre attrezzature per ufficio
Ferrite circolari
Questi nuclei in ferrite apribile riducono l'interferenza elettromagnetica che viene indotta o irradiato da cavi dati e di alimentazione. La conformazione del guscio e le speciali fasi del processo produttivo di questi nuclei assicurano valori elevati di attenuazione. Grazie allo speciale blocco a scatto il nucleo in ferrite è utilizzabile con diversi diametri del cavo e una volta bloccata la ferrite apribile non può essere aperto casualmente. L'alloggiamento esterno è ideato per proteggere le parti del polo dalla rottura e assicura un montaggio semplice sui cavi che sono già installati o dotati di connettori. Il fissaggio al cavo con la colla o la fascetta per cavi è opzionale. Le applicazioni tipiche di questi nuclei di ferrite apribili includono le linee di alimentazione e trasmissione dati per computer, terminali, sistemi di controllo industriali, apparecchiature medicali e macchine per ufficio.
Specifiche
Attributo | Valore |
---|---|
Tipo di contenitore | 2736 |
Impedenza a 25 MHz | 120Ω |
Impedenza a 100 MHz | 220Ω |
Impedenza a 300 MHz | 360Ω |
Tipo | Nucleo EMI a innesto, nucleo EMI diviso |
Dimensioni | 19.7 x 35.1 x 18mm |
Lunghezza | 35.1mm |
Profondità | 35.1mm |
Altezza | 18mm |
Diametro | 19.7mm |
Materiale | Ferrite |
Applicazione | Soppressione EMI |
