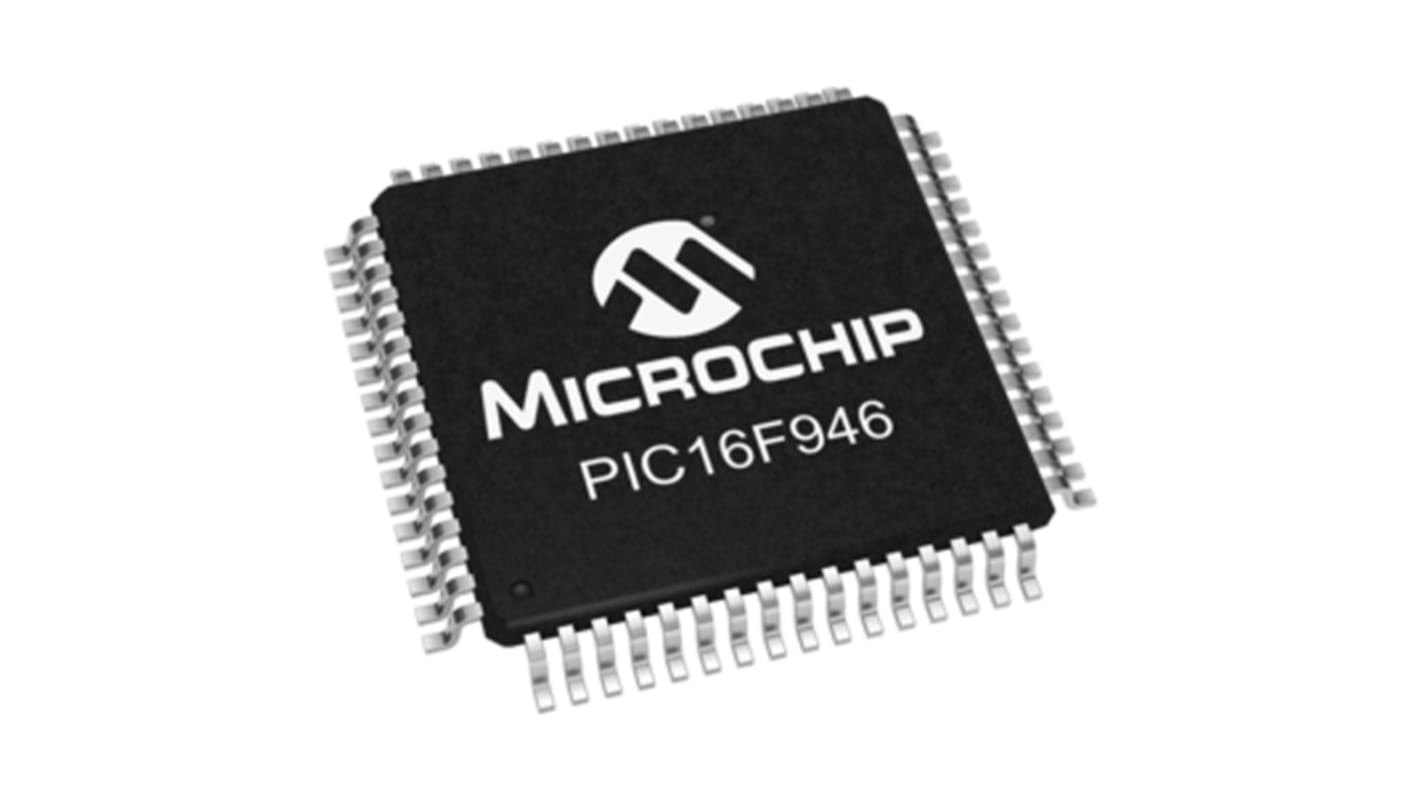

Microcontrollore Microchip, PIC, TQFP, PIC16F, 64 Pin, Montaggio superficiale, 8bit, 20MHz

La gamma di microcontrollori PIC16F Microchip è composta da MCU a 8 bit che incorporano l'architettura PIC® di Microchip in un'ampia varietà di opzioni di pin e contenitori, dai dispositivi a ingombro ridotto a 14 pin ai dispositivi ricchi di funzionalità a 64 pin. Sono disponibili dispositivi con architettura di base, gamma intermedia, gamma intermedia avanzata con numerose e varie combinazioni di periferiche, che offrono ai progettisti un'ampia flessibilità e scelta per le proprie applicazioni.

La famiglia di microcontrollori PIC16F913/914/916/917/946 è basata sul core di gamma intermedia di Microchip con uno stack hardware profondo a 8 livelli e 35 istruzioni. Questi MCU forniscono fino a 5 MIPS, 14 KB di memoria di programma, fino a 352 byte di RAM e EEPROM di 256 byte. Sulla scheda è presente un oscillatore configurabile con taratura di fabbrica a ±1% di precisione.

Velocità della CPU massima 20 MHz
35 istruzioni
Stack hardware a 8 livelli
Oscillatore interno a 8 MHz - gamma di uscita selezionabile da 8 MHz a 31 kHz
24 pin I/O - modelli PIC16F913/916
35 pin I/O - modelli PIC16F914/917
53 pin I/O - solo modello PIC16F946
Reset all'accensione (POR)
Reset da sottotensione (BOR)
Timer di accensione (PWRT)
Timer di avvio oscillatore (OST)
Timer watchdog (WDT)
Rilevamento bassa tensione programmabile (PLVD)
Programmazione seriale In-Circuit (ICSP)
Debug In-Circuit (ICD)

Modulo display a cristalli liquidi (LCD) - PIC16F913/916 a 60 segmenti, PIC16F914/917 a 96 segmenti, PIC16F946 a 168 segmenti
Convertitore analogico/digitale a 10 bit (ADC) - PIC16F913/916 a 5 canali; PIC16F914/917/946 a 8 canali
Modulo di acquisizione/confronto/PWM (CCP) - 1 modulo PIC16F913/916, 2 moduli PIC16F914/917/946
Due comparatori
Due timer a 8 bit
Un timer a 16 bit
Porta seriale sincrona (SSP) con I2C
Trasmettitore ricevitore asincrono sincrono universale indirizzabile (AUSART)
