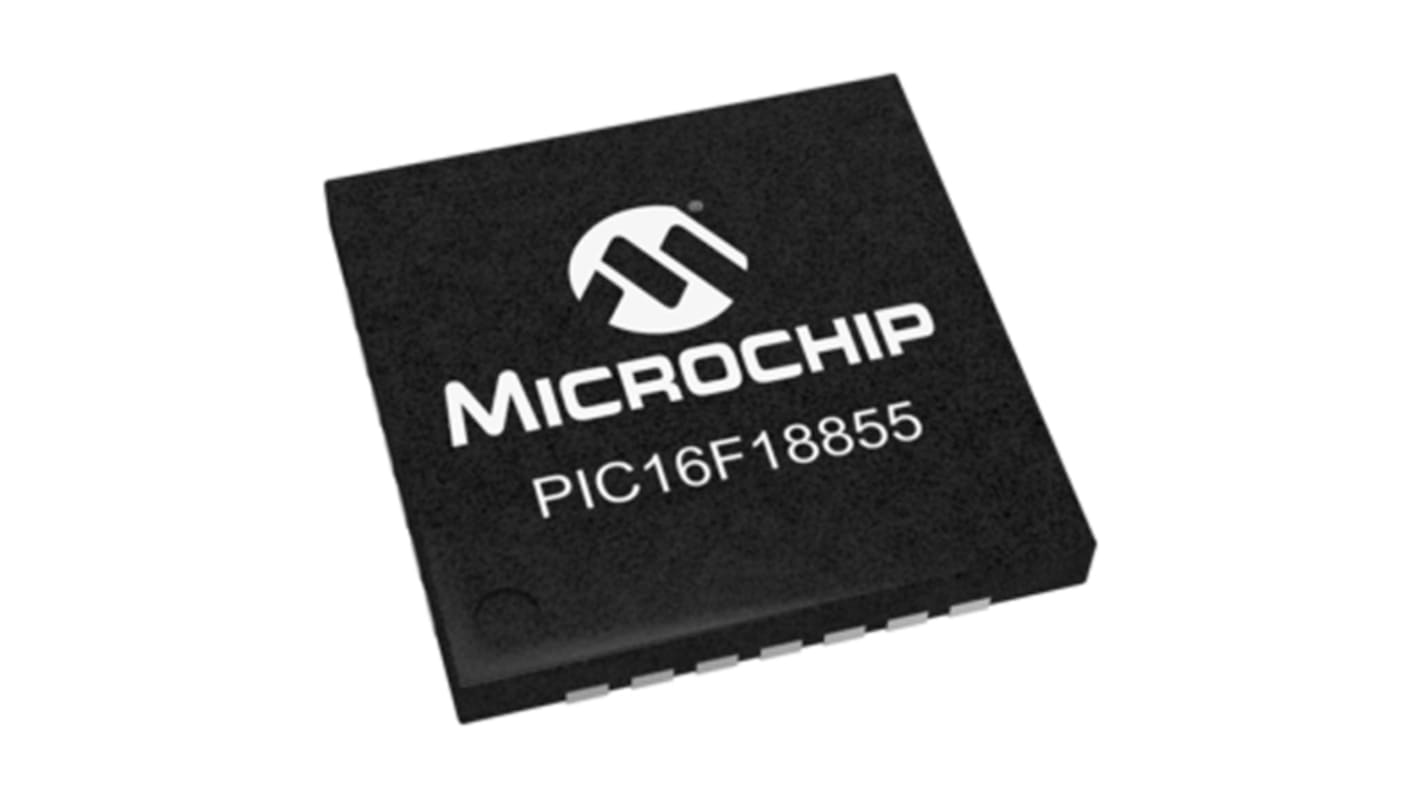

Microcontrollore Microchip, PIC, UQFN, PIC16LF, 28 Pin, Montaggio superficiale, 8bit, 32MHz

La gamma di microcontrollori PIC16F Microchip è composta da MCU a 8 bit che incorporano l’architettura PIC® di Microchip in un’ampia varietà di opzioni di pin e contenitori.

I microcontrollori PIC16F1885x/ 1887xx sono basati sul core migliorato a frequenza intermedia di Microchip e sono i primi che includono nuove caratteristiche a bassa potenza. Sono state aggiunte le modalità IDLE e DOZE oltre alla disattivazione del modulo periferico, che consente di rimuovere le periferiche dalla guida di alimentazione e dalla struttura di alimentazione per azzerare le perdite.

Inoltre, questi dispositivi sono il primo MCU PIC di Microchip ad incorporare un convertitore analogico/digitale con calcolo (ADC2). Funzioni quali l'accumulo, il calcolo della media e i calcoli del filtro passa basso sono completati nell'hardware ADC invece che nel software MCU, consentendo alla CPU di entrare in modalità sleep o di completare altre attività.

Velocità della CPU massima 32 MHz
49 istruzioni
Stack hardware a 16 livelli
Oscillatore interno
25 o 36 pin I/O
Reset all'accensione (POR)
Timer di accensione configurabile (PWRTE)
Reset da sottotensione (BOR) e reset da sottotensione in bassa potenza (LPBOR)
Timer watchdog con finestra (WWDT)
Programmazione seriale In-Circuit (ICSP)
Debug In-Circuit (ICD)
Programmazione a bassa tensione (LVP)
Selezione dei pin per periferiche (PPS)

Disattivazione modulo periferico (PMD) - Possibilità di disattivare le periferiche inutilizzate per ridurre al minimo il consumo energetico
Modalità a bassa potenza SLEEP, IDLE e DOZE
Modalità sleep: 50 nA a 1,8 V (tipico)
Timer watchdog: 500 nA a 1,8 V (tipico)
Oscillatore secondario: 500 nA a 32 kHz
Corrente d'esercizio: 8 μA a 32 kHz 1,8 V (tipico)

Convertitore analogico/digitale a 10 bit con calcolo (ADC2) - PIC16F18855 25 canali; PIC16F18875 36 canali
Convertitore digitale/analogico (DAC) a 5 bit
Due comparatori (COMP)
Riferimenti di tensione
Quattro Configurable Logic Cell (CLC)
Generatore di forme d’onda complementare (CWG):
Cinque moduli CCP (Capture/Compare/PWM)
Due PWM a 10 bit
Oscillatore controllato numericamente (NCO)
Due timer per la misurazione del segnale (SMT)
Controllo ciclico di ridondanza (CRC/SCAN)
Interfacce compatibili EUSART, RS-232, RS-485, LIN
Due interfacce SPI
Due interfacce compatibili I2C, SMBus, PMBus™
Modulatore di segnale dati (DSM)
Tre timer a 8 bit con Hardware Limit Timer (HLT)
Quattro timer a 16 bit
