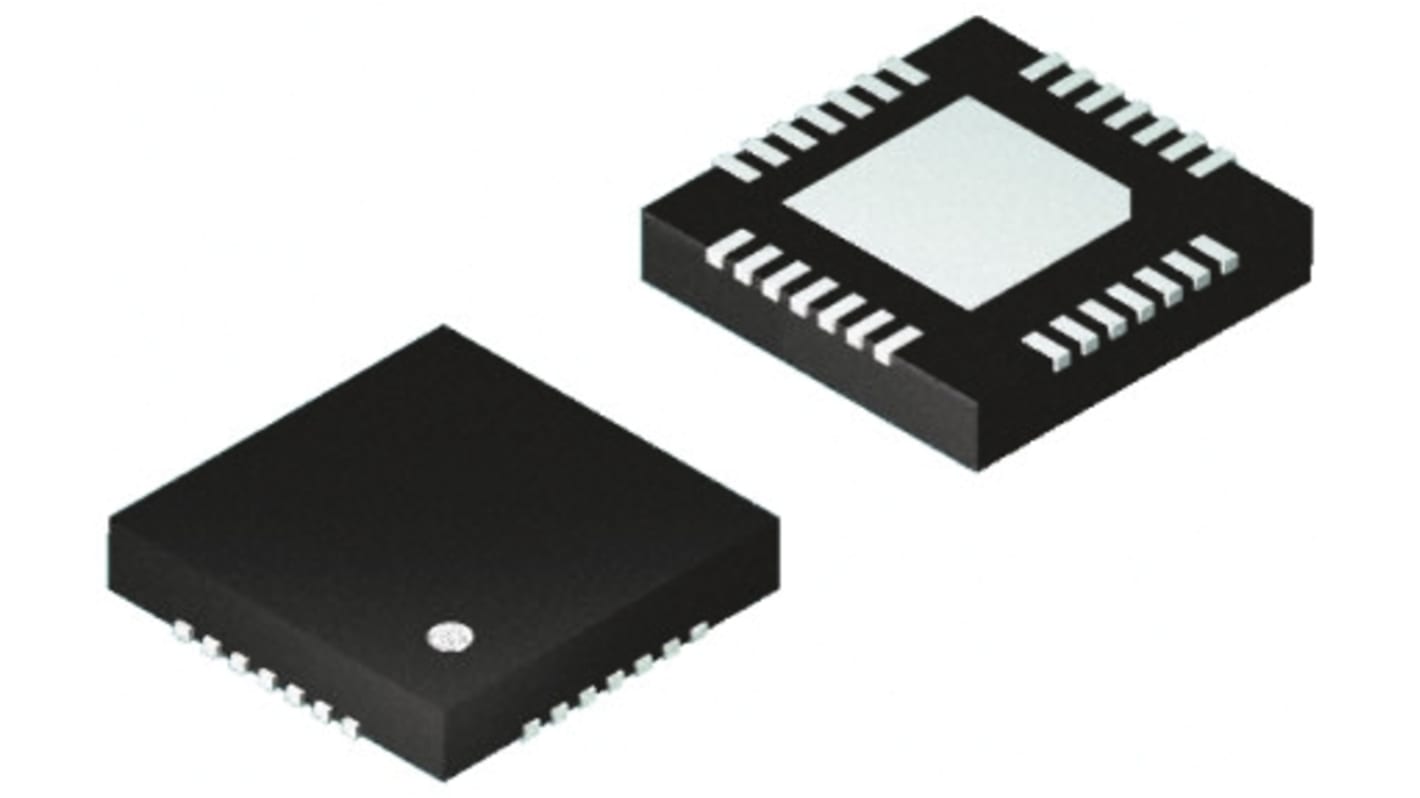

Microcontrollore Microchip, PIC, UQFN, PIC16F, 28 Pin, Montaggio superficiale, 8bit, 32MHz

Visualizza Microcontroller
Non disponibile
RS non distribuirà più questo prodotto.
Codice RS:
159-7478
Codice costruttore:
PIC16F1938-I/MV
Costruttore:
Microchip
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Microchip

Famiglia

PIC16F

Tipo di package

UQFN

Tipo di montaggio

Montaggio superficiale

Numero pin

28

Core del dispositivo

PIC

Larghezza del bus dati

8bit

Dimensione memoria programmi

16,354 kB

Frequenza massima

32MHz

Dimensioni RAM

256 B

Canali USB

0

Numero di unità PWM

2

Numero di canali SPI

2

Numero di canali UART

1

Numero di canali I2C

1

Tensione di alimentazione operativa tipica

1,8 → 5,5 V

Numero di canali CAN

0

Number of USART Channels

1

Altezza

0.5mm

Number of LIN Channels

0

Larghezza

4mm

Lunghezza

4mm

Dimensioni

4 x 4 x 0.5mm

Massima temperatura operativa

+85 °C

Pulse Width Modulation

2 (CCP)

Tipo memoria programmi

Flash

Numero di canali PCI

0

ADC

11 x 10 bit

Numero di canali Ethernet

0

Numero di canali Ethernet massimo

0

Minima temperatura operativa

-40 °C

Numero di unità ADC

1

Instruction Set Architecture

RISC

Paese di origine:
TH

Microcontrollori flash a 8 bit PIC16F1938/1939


La gamma di microcontrollori PIC16F Microchip è composta da MCU a 8 bit che incorporano l'architettura PIC® di Microchip in un'ampia varietà di opzioni di pin e contenitori, dai dispositivi a ingombro ridotto a 14 pin ai dispositivi ricchi di funzionalità a 64 pin. Sono disponibili dispositivi con architettura di base, gamma intermedia, gamma intermedia avanzata con numerose e varie combinazioni di periferiche, che offrono ai progettisti un'ampia flessibilità e scelta per le proprie applicazioni.

La famiglia di microcontrollori PIC16F1938/1939 è basata sul core di gamma intermedia avanzata di Microchip con uno stack hardware profondo a 16 livelli e 49 istruzioni. Questi MCU forniscono fino a 8 MIPS, 28 KB di memoria di programma, 1024 byte di RAM e 256 byte di EEPROM di dati Sulla scheda è presente un oscillatore configurabile con precisione ±1%.

Caratteristiche del microcontrollore


Velocità della CPU massima 32 MHz
49 istruzioni
Stack hardware a 16 livelli
Oscillatore interno a 32 MHz - gamma di frequenza selezionabile da 32 MHz a 31 kHz
25 pin I/O - PIC16F1938
36 pin I/O - PIC16F1939
Tecnologia XLP
Reset all'accensione (POR)
Timer di accensione (PWRT)
Timer di avvio oscillatore (OST)
Reset da sottotensione (BOR)
Timer watchdog (WDT)
Programmazione a bassa tensione (LVP)
Programmazione seriale In-Circuit (ICSP)
Debug In-Circuit (ICD) - disponibile anche connettore di debug esterno opzionali

Periferiche


Controller LCD integrato - PIC16F1938 60 segmenti, PIC16F1939 96 segmenti
Convertitore analogico/digitale a 10 bit (ADC) - PIC16F1938 a 11 canali; PIC16F1939 a 14 canali
Modulo sensore capacitivo mTouchTM - PIC16F1938 a 8 canali, PIC16F1939 a 16 canali
Due moduli Capture/Compare/PWM (CCP)
Tre moduli di acquisizione/confronto/PWM potenziati (ECCP)
Due comparatori
Quattro timer a 8 bit
Un timer a 16 bit
Porta seriale sincrona master (MSSP) con SPI e I2C
Trasmettitore ricevitore asincrono sincrono universale ottimizzato (EUSART)
Riferimento di tensione fissa (FVR)
Blocco SR
