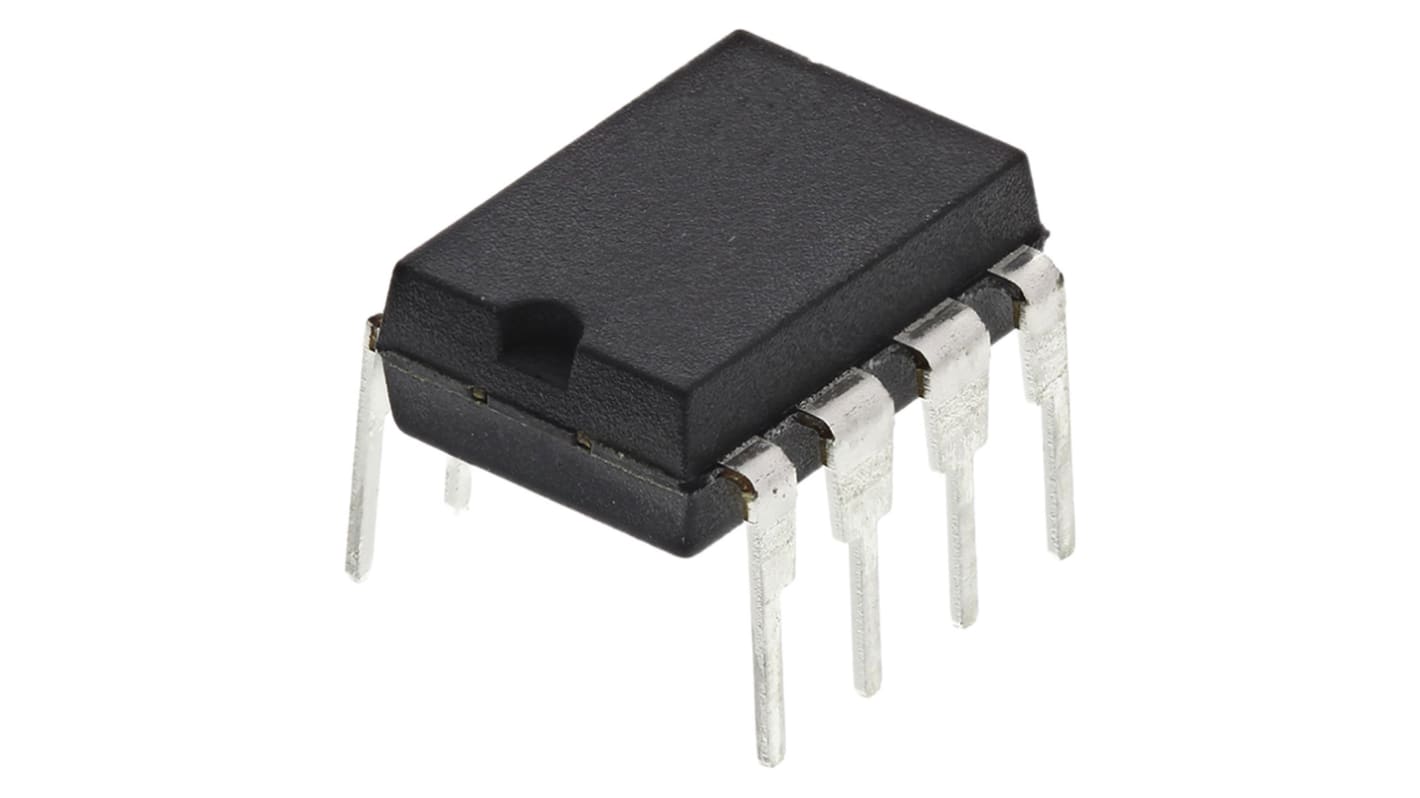

Microcontrollore Microchip, PIC, PDIP, PIC12F, 8 Pin, Su foro, 8bit, 32MHz

I microcontrollori (MCU) PIC12 di Microchip sono stati i primi microcontrollori a 8 pin al mondo. Inizialmente lanciati come parti programmabili una sola volta (OTP), questa gamma di dispositivi continua ad ampliarsi grazie alla continua aggiunta di funzioni extra e agli ulteriori miglioramenti.

La famiglia di microcontrollori PIC12F1571/1572 è basata sul core di gamma intermedia potenziato di Microchip dotato di stack hardware profondo e 49 istruzioni. Questi MCU forniscono fino a 8 MIPS, fino a 3,5 KB di memoria di programma e memoria dati fino a 256 byte. Sulla scheda è presente un oscillatore RC configurabile con precisione ±1%.

49 istruzioni
Stack hardware a 16 livelli
Oscillatore interno 16 MHz - Gamma di uscita selezionabile tra 16 MHz e 31 kHz
6 pin I/O
3 moduli PWM autonomi
Convertitore analogico/digitale (ADC) a 10 bit e 4 canali
Convertitore digitale/analogico a 5 bit (DAC)
Due timer a 8 bit (TMR0/TMR2)
Un timer a 16 bit (TMR1)
Cella logica configurabile (CLC)
Oscillatore controllato numericamente (NCO)
Generatore di forme d'onda complementare (CWG)
Programmazione seriale In-Circuit (ICSP)

Microcontrollori PIC® a 8 bit PIC12F Microchip

I microcontrollori (MCU) PIC12F Microchip sono stati i primi microcontrollori a 8 pin al mondo. Inizialmente lanciati come parti programmabili una sola volta (OTP), questa gamma di dispositivi continua a espandersi mentre Microchip apporta funzioni aggiuntive, migliora ulteriormente le specifiche e continua a offrire sempre maggiore valore. La chiave del successo del PIC12F è stato l'oscillatore RC interno che ha consentito sei canali I/O in un contenitore da 8 pin. Le versioni successive di questo oscillatore RC sono configurabili tra 31 kHz e 32 MHz.
