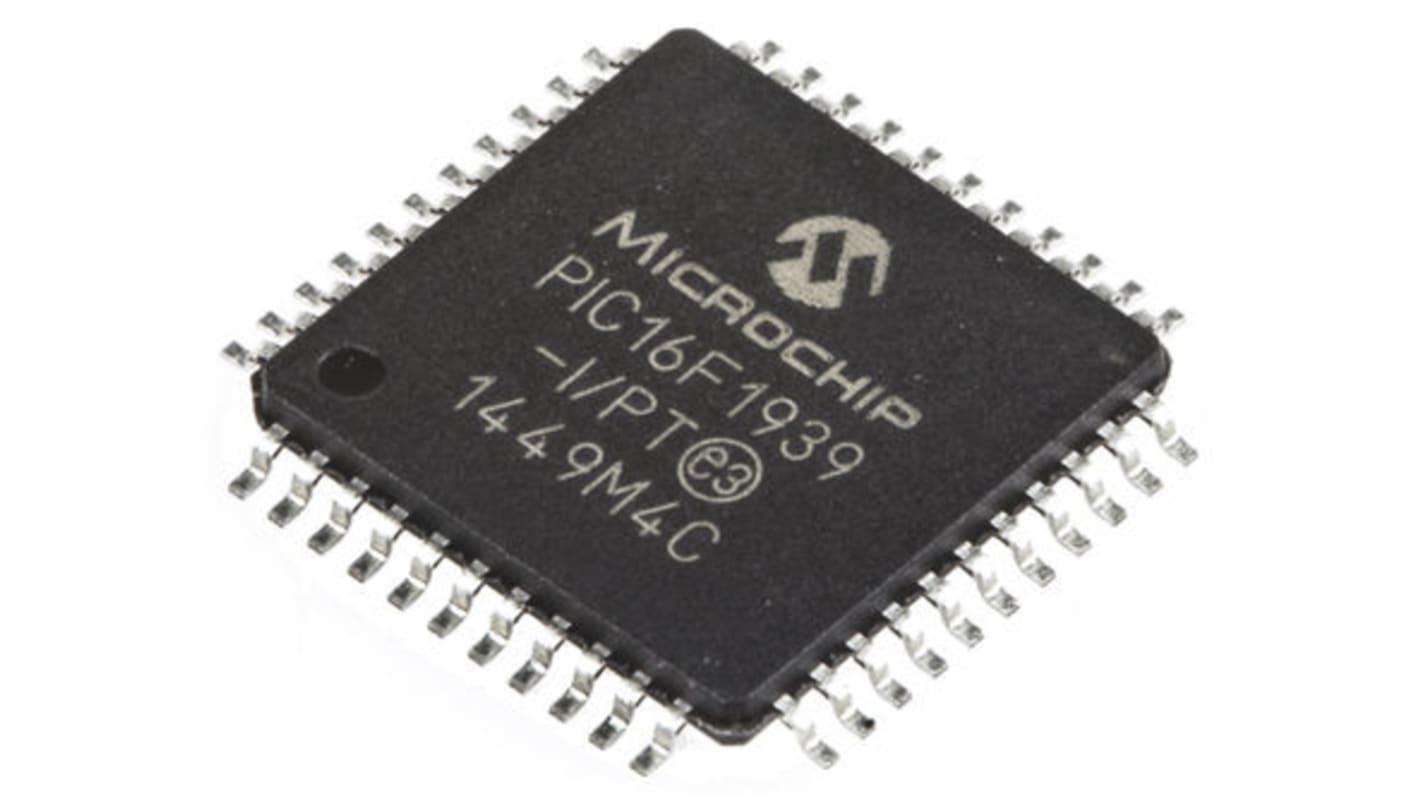

Microcontrollore Microchip PIC16F1939-I/PT, PIC, TQFP, PIC16F1939, 44 Pin, Superficie, programmi 28kB, 8 bit Flash, 32

Visualizza Microcontroller
Sconto per quantità disponibile

Prezzo per 1 unità*

2,53 €

(IVA esclusa)

3,09 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • 14 unità pronte per la spedizione da un'altra sede
  • Più 833 unità in spedizione dal 17 dicembre 2025
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità
Per unità
1 - 242,53 €
25 - 992,46 €
100 +2,36 €

*prezzo indicativo

Opzioni di confezione:
Codice RS:
715-4113
Codice costruttore:
PIC16F1939-I/PT
Costruttore:
Microchip
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Microchip

Tipo prodotto

Microcontrollore

Serie

PIC16F1939

Tipo di package

TQFP

Tipo montaggio

Superficie

Numero pin

44

Core del dispositivo

PIC

Larghezza bus dati

8bit

Dimensione memoria programmabile

28kB

Tipo di interfaccia

SPI, EUSART, I2C

Frequenza di clock massima

32MHz

Dimensioni RAM

1kB

Tensione massima di alimentazione

5.5V

Dissipazione di potenza massima Pd

800mW

Numero I/O programmabili

36

Minima temperatura operativa

-40°C

Comparatori analogici

2

Dimensione massima della memoria espansa

8bit

Temperatura massima di funzionamento

85°C

Lunghezza

10mm

Larghezza

10 mm

Altezza

1mm

Standard/Approvazioni

No

Tensione minima di alimentazione

1.8V

Numero timer

5

Instruction Set Architecture

RISC

ADC

14 x 10 Bit

Standard automobilistico

No

Tipo memoria programmabile

Flash

Microcontrollori flash a 8 bit PIC16F1938/1939


La gamma di microcontrollori PIC16F Microchip è composta da MCU a 8 bit che incorporano l'architettura PIC® di Microchip in un'ampia varietà di opzioni di pin e contenitori, dai dispositivi a ingombro ridotto a 14 pin ai dispositivi ricchi di funzionalità a 64 pin. Sono disponibili dispositivi con architettura di base, gamma intermedia, gamma intermedia avanzata con numerose e varie combinazioni di periferiche, che offrono ai progettisti un'ampia flessibilità e scelta per le proprie applicazioni.

La famiglia di microcontrollori PIC16F1938/1939 è basata sul core di gamma intermedia avanzata di Microchip con uno stack hardware profondo a 16 livelli e 49 istruzioni. Questi MCU forniscono fino a 8 MIPS, 28 KB di memoria di programma, 1024 byte di RAM e 256 byte di EEPROM di dati Sulla scheda è presente un oscillatore configurabile con precisione ±1%.

Caratteristiche del microcontrollore


Velocità della CPU massima 32 MHz

49 istruzioni

Stack hardware a 16 livelli

Oscillatore interno a 32 MHz - gamma di frequenza selezionabile da 32 MHz a 31 kHz

25 pin I/O - PIC16F1938

36 pin I/O - PIC16F1939

Tecnologia XLP

Reset all'accensione (POR)

Timer di accensione (PWRT)

Timer di avvio oscillatore (OST)

Reset da sottotensione (BOR)

Timer watchdog (WDT)

Programmazione a bassa tensione (LVP)

Programmazione seriale In-Circuit (ICSP)

Debug In-Circuit (ICD) - disponibile anche connettore di debug esterno opzionali

Periferiche


Controller LCD integrato - PIC16F1938 60 segmenti, PIC16F1939 96 segmenti

Convertitore analogico/digitale a 10 bit (ADC) - PIC16F1938 a 11 canali; PIC16F1939 a 14 canali

Modulo sensore capacitivo mTouchTM - PIC16F1938 a 8 canali, PIC16F1939 a 16 canali

Due moduli Capture/Compare/PWM (CCP)

Tre moduli di acquisizione/confronto/PWM potenziati (ECCP)

Due comparatori

Quattro timer a 8 bit

Un timer a 16 bit

Porta seriale sincrona master (MSSP) con SPI e I2C

Trasmettitore ricevitore asincrono sincrono universale ottimizzato (EUSART)

Riferimento di tensione fissa (FVR)

Blocco SR
