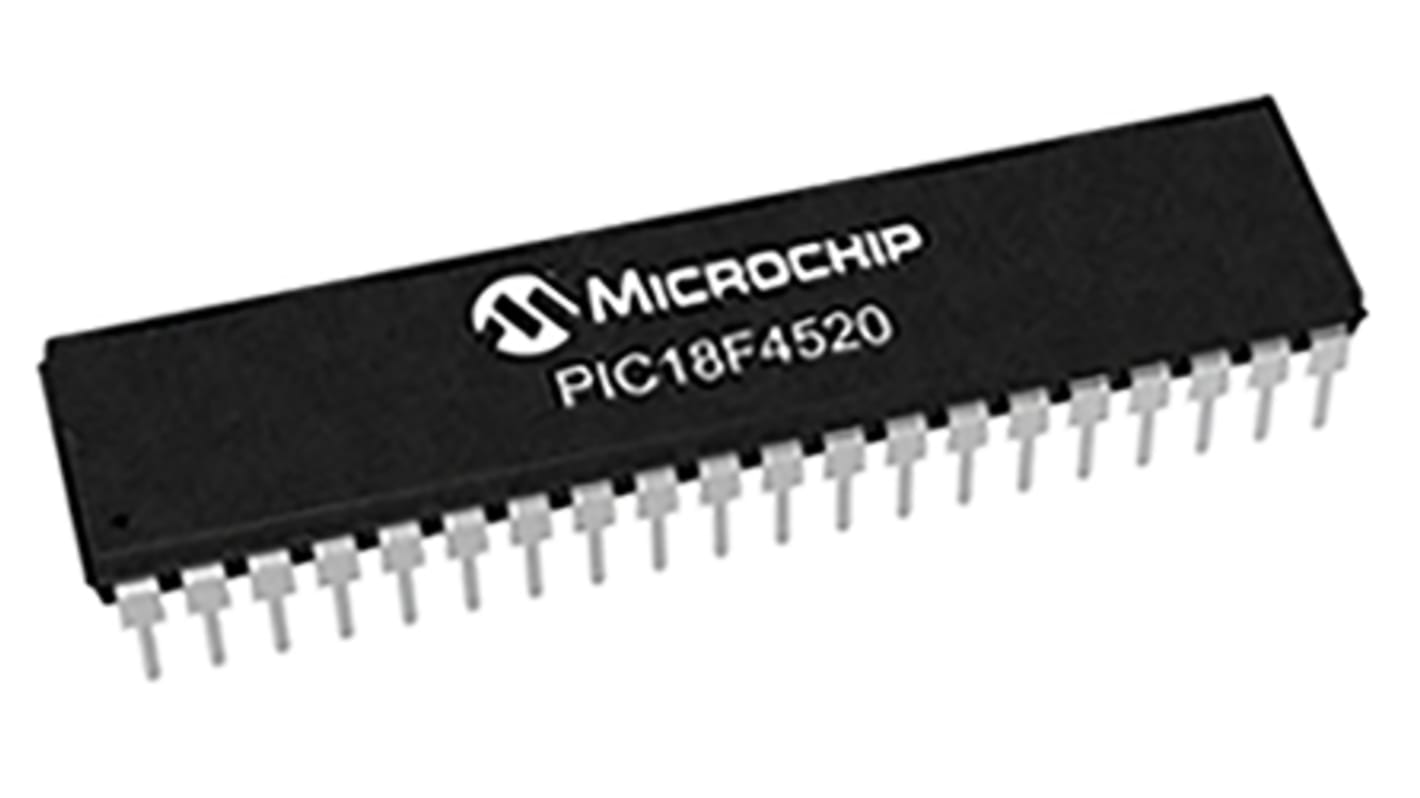

Microcontrollore Microchip, PIC, PDIP, PIC18F, 40 Pin, Su foro, 8bit, 40MHz

Visualizza Microcontroller

Prezzo per 1 unità*

6,80 €

(IVA esclusa)

8,30 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • Più 151 unità in spedizione dal 08 dicembre 2025
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità
Per unità
1 +6,80 €

*prezzo indicativo

Codice RS:
893-8091
Codice costruttore:
PIC18F4520-E/P
Costruttore:
Microchip
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Microchip

Famiglia

PIC18F

Tipo di package

PDIP

Tipo di montaggio

Su foro

Numero pin

40

Core del dispositivo

PIC

Larghezza del bus dati

8bit

Dimensione memoria programmi

32 kB

Frequenza massima

40MHz

Dimensioni RAM

1,536 kB

Canali USB

1

Numero di canali SPI

1

Numero di canali UART

1

Numero di canali CAN

0

Numero di canali I2C

1

Tensione di alimentazione operativa tipica

2 → 5,5 V

Number of USART Channels

1

Pulse Width Modulation

1

Tipo memoria programmi

Flash

Minima temperatura operativa

-40 °C

Instruction Set Architecture

RISC

Numero di unità ADC

1

Massima temperatura operativa

+125 °C

Lunghezza

53.21mm

ADC

13 x 10 bit

Altezza

4.95mm

Number of LIN Channels

0

Numero di canali Ethernet massimo

0

Numero di canali Ethernet

0

Numero di canali PCI

0

Larghezza

0.58poll

Dimensioni

2.095 x 0.58 x 0.195poll

Microcontrollori a 8 bit IC18F2420/2520/4420/4520


I microcontrollori PIC18F di Microchip sono i dispositivi più potenti a 8 bit nella gamma Microchip. All'interno della gamma è disponibile la capacità CAN, LIN ed Ethernet come parte di una vasta gamma di periferiche per soddisfare le esigenze delle applicazioni integrate e delle versioni con la tecnologia XLP (Extreme Low-Power) per i casi in cui il consumo energetico è un fattore fondamentale.

La famiglia PIC18F2420/2520/4420/4520 di microcontrollori è basata sull'architettura PIC18 di Microchip che offre uno stack hardware a 31 livelli e 75 istruzioni. Questi MCU forniscono fino a 10 MIPS, fino a 64 KB di memoria di programma RAM fino a 3896 byte. Sulla scheda è presente un oscillatore configurabile.

Caratteristiche del microcontrollore


Velocità della CPU massima 40 MHz
75 istruzioni - 83 con set di istruzioni esteso abilitato
Stack hardware a 31 livelli
Oscillatore interno configurabile - gamma di frequenza selezionabile da 8 MHz a 31 kHz
25 pin I/O - modelli PIC18F2420/2520
36 pin I/O - modelli PIC18F4420/4520
Tecnologia nanoWatt
Reset all'accensione (POR)
Timer di accensione (PWRT)
Timer di avvio oscillatore (OST)
Reset da sottotensione (BOR)
Timer watchdog esteso (WDT)
Modulo di rilevamento alta/bassa tensione (HLVD)
Programmazione a bassa tensione (LVP)
Programmazione seriale In-Circuit (ICSP)
Debug In-Circuit (ICD)

Periferiche


Convertitore analogico/digitale a 10 bit (ADC) - modelli PIC18F2420/2520 a 10 canali; PIC18F4420/4520 a 13 canali
Modulo di acquisizione/confronto/PWM potenziato - solo modelli PIC18F4420/4520
Moduli di acquisizione/confronto/PWM - modelli PIC18F2420/2520 x 2; modelli PIC18F4420/4520 x 1
Due comparatori
Un timer a 8 bit
Tre timer a 16 bit
Modulo porta seriale sincrona master (MSSP) con SPI e I2C
Trasmettitore ricevitore asincrono sincrono universale indirizzabile ottimizzato (EUSART)
