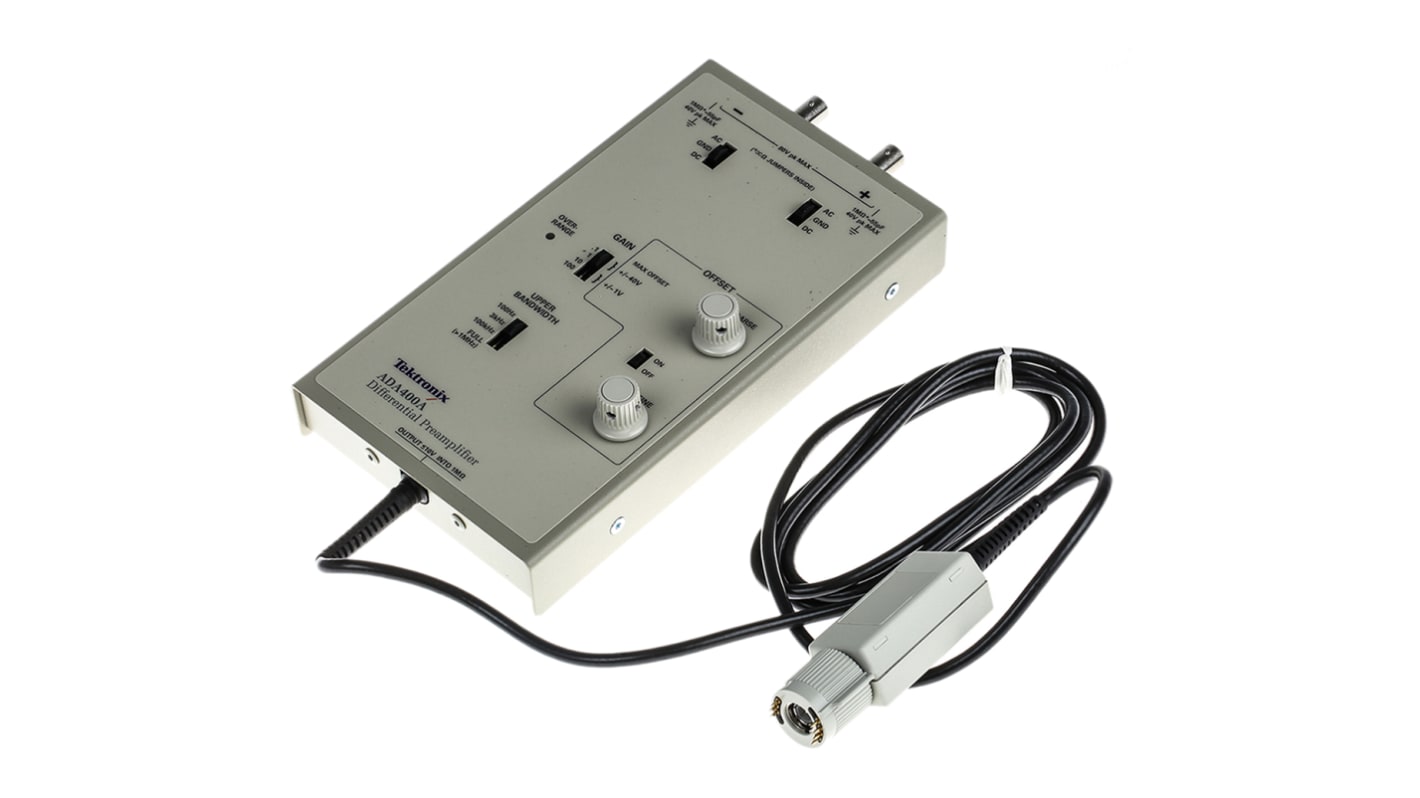

Modulo per oscilloscopio Tektronix ADA400A per Serie TDS400, TDS500, TDS5000, TDS600, TDS700, TDS7000

Il preamplificatore differenziale attivo ADA400A consente dirette misurazioni con oscilloscopio delle tensioni ad ampiezza molto bassa e dei segnali che non sono collegati a terra. L'alta impedenza di entrambi gli ingressi elimina la necessità di aggiungere ulteriori punti di massa nel DUT, evitando così eventuali correnti circolanti che disturbano la misurazione o il circuito. Il guadagno elevato e la reiezione estremamente elevata in modalità comune forniscono misurazioni utilizzabili di tensioni basse come a 5 μV, anche in ambienti molto rumorosi. La limitazione della larghezza di banda selezionabile riduce il rumore in modalità normale prodotto dalla logica digitale, dagli alimentatori switching e dalle sorgenti di frequenza di linea. L'offset differenziale regolabile consente all'utente di annullare la polarizzazione del ponte trasduttore e il potenziale galvanico nella configurazione test. È possibile selezionare una modalità a "impedenza infinita" nei due intervalli a guadagno più elevato che consente misurazioni precise dei segnali con alta impedenza sorgente. È progettato specificatamente per il funzionamento sugli oscilloscopi Tektronix con interfaccia TEKPROBE®

Sensibilità 10 μV/div
Filtro passa basso: 100 Hz, 3 kHz, 100 Hz o completo (1 MHz)
CC CMRR 100 dB fino a 10 kHz
Guadagno selezionabile: 100, 10, 1 o 0,1
Misura con precisione piccoli segnali come 5 uV
Alimentazione sonda integrata con TEKPROBE™BNC

10μV/div Sensitivity
Low Pass filters for 100Hz, 3kHz, 100Hz and Full (1 MHz)
Typically 100 dB CMRR DC to 10 kHz
Selectable Gain: 100, 10, 1 or 0.1
Accurately measures signal as small as 5uV
Integral Probe Power with TEKPROBE ™ BNC

The ADA400A Active Differential Preamplifier allows direct oscilloscope measurements of very low amplitude voltages and signals which are not ground referenced. The high impedance of both inputs eliminates the need to add additional ground points in the DUT, thereby avoiding circulating currents which disturb the measurement or the circuit.
The high gain and extremely high common mode rejection provide usable measurements of voltages as low as 5μV, even in high noise environments. Selectable bandwidth limiting reduces normal mode noise from digital logic, switch mode power supplies and line frequency sources. Adjustable differential offset allows the user to null out transducer bridge bias and galvanic potential from the test set-up. An "infinite impedance" mode can be selected in the two highest gain ranges allowing accurate measurements of signals with high source impedance. It is specifically designed to operate on Tektronix oscilloscopes with TEKPROBE® interface.
