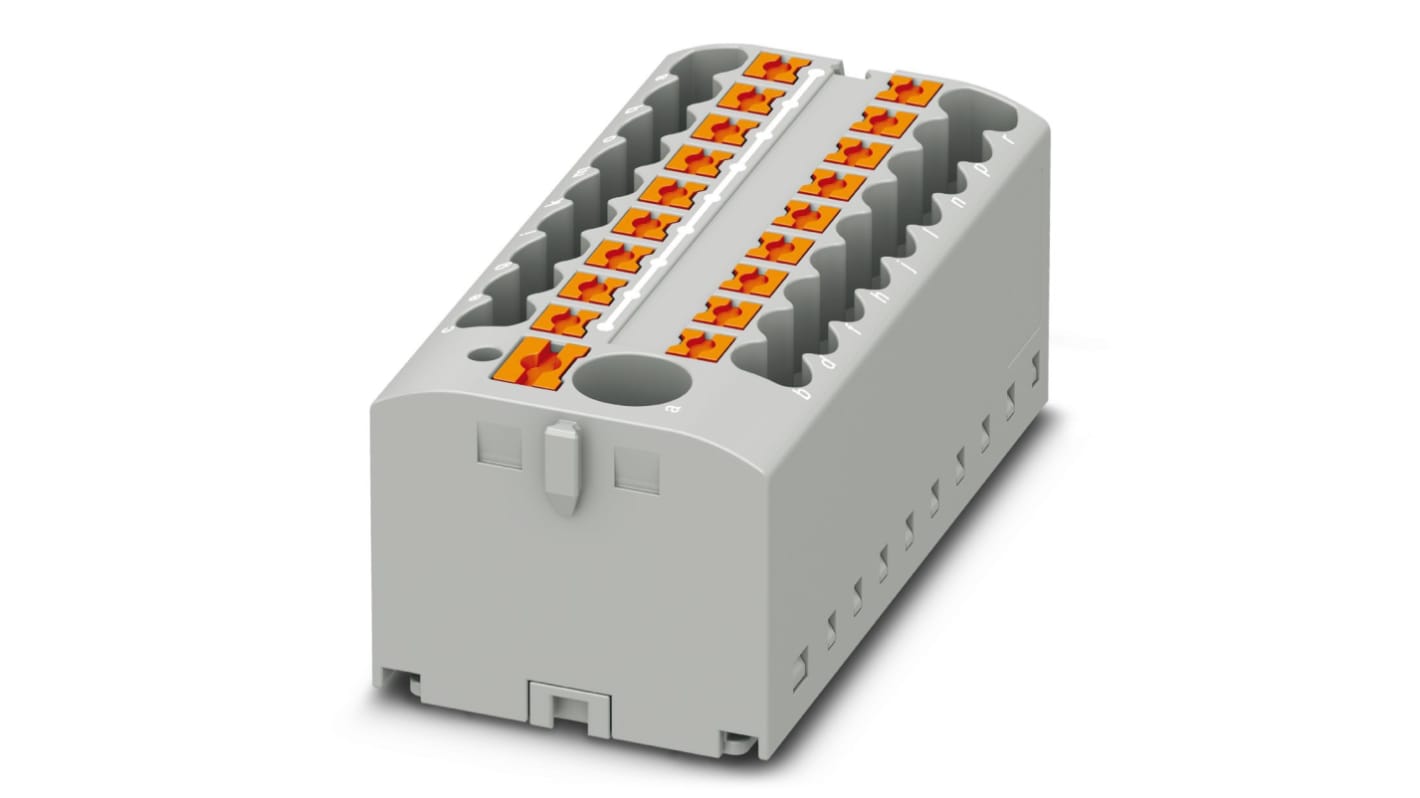

Blocco di distribuzione, Phoenix Contact, 1 via, 24 A, 41 A, 500 V

I blocchi di distribuzione serie PTFIX Phoenix Contact con collegamento a innesto offrono una soluzione di distribuzione flessibile con diverse posizioni e opzioni di montaggio. Possono essere utilizzati subito e ampliati in base alle necessità. È sufficiente aprire la confezione, collegare e sono pronti.

Collegamento a innesto
Tensione: 500 V
Corrente: 24 A
Varianti da 1,5 mm² e 2,5 mm²
Blocchi di potenza da 2.5 mm² con punto terminale aggiuntivo da 6 mm²
Numero di punti terminali: 6, 12 e 18
Possono essere ponticellati e allineati con ponti a innesto standard
Opzione di test per tutte le sonde di prova comuni

Questo blocco di distribuzione di Phonix Contact è un componente essenziale nei sistemi di distribuzione dell'alimentazione elettrica. Funziona incanalando la potenza da una singola sorgente di ingresso nei suoi terminali per fornire energia ai dispositivi collegati. Grazie alle sue 19 porte di uscita, consente il collegamento e l'alimentazione di più dispositivi, eliminando la necessità di molti cavi.
Un contenitore in materiale poliammide (PA) è a portata di mano per fornire un isolamento efficace, proteggendo l'utente e le apparecchiature dalle scosse elettriche. La tecnologia di collegamento diretto a innesto del blocco consente il semplice inserimento di conduttori rigidi e intrecciati nei terminali senza l'uso di utensili specializzati.
Per una maggiore versatilità, è possibile espandere il numero di uscite utilizzando un ponte a innesto standard. Il blocco può essere montato trasversalmente su guide DIN per risparmiare spazio in configurazioni compatte.

• Area della sezione trasversale del cavo (CSA) da 0,14 a 4 mm²
• Colore grigio
Corrente nominale di 24 A, 41 A a 6 mm² •
• senza fusibile
• tensione nominale di 500 V.
• dimensioni filo da 26 a 12 AWG (American Wire Gauge)

Morsettiere di collegamento a innesto

La serie PT è caratterizzata da collegamenti facili e diretti dei conduttori e assicura tutti i vantaggi del sistema completo CLIPLINE. Le forze di inserzione inferiori fino al 50% del metodo di connessione a innesto PT permettono di collegare in modo diretto e semplice conduttori intrecciati e rigidi con boccole a partire da 0,34 mm².
