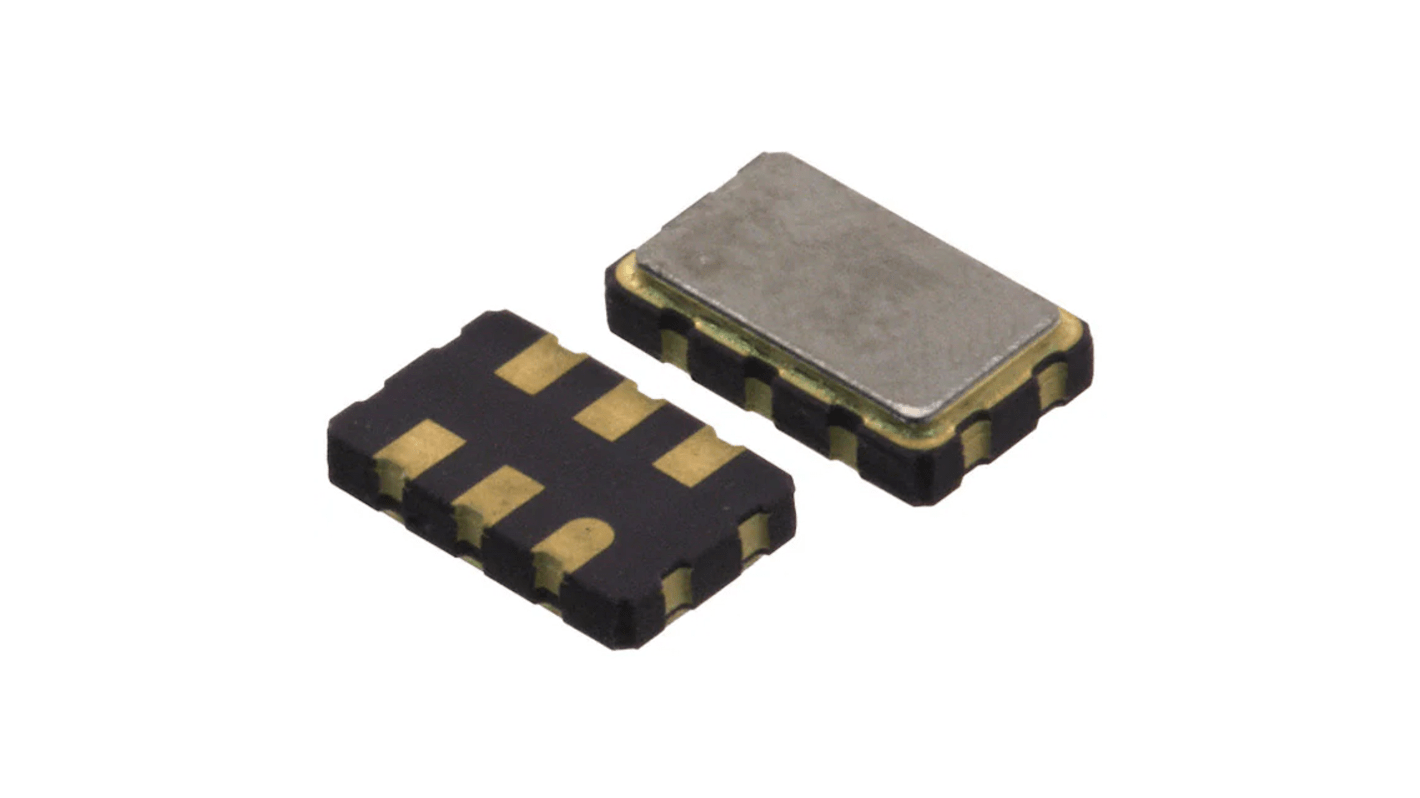

Oscillatore al quarzo XLH536012.288000I, 12.288MHz, ±25ppm LVCMOS SMD XO

I dispositivi XL Renesas Electronics (opzioni XO e VCXO) sono oscillatori al quarzo di precisione con jitter di fase da 750 a 890 fs su una larghezza di banda da 12 kHz a 20 MHz. Disponibili in un'ampia gamma di frequenze da 0,750 MHz a 135 0 MHz, gli oscillatori al quarzo della serie XL utilizzano una famiglia di ASIC proprietari, con un'attenzione particolare alle tecnologie di riduzione del rumore. Il modulatore Delta Sigma di 3° ordine riduce il rumore a livelli paragonabili ai tradizionali oscillatori al quarzo e SAW. Con tempi di consegna brevi, basso costo, bassa rumorosità, ampia gamma di frequenza, eccellenti prestazioni ambientali, i dispositivi XL sono una scelta eccellente rispetto alle tecnologie convenzionali. I dispositivi XL (opzione XO) hanno stabilità strette fino a ±20 ppm e i dispositivi XL (opzione VCXO) hanno ±50 ppm APR.

I tipi di uscita sono LVDS, LVPECL, jitter di fase LVCMOS (da 12 kHz a 20 MHz) da 750 fs a 890 fs. La tensione di alimentazione tipica è di 2,5 V o 3,3 V. La temperatura d'esercizio è compresa tra -20 °C e +70 °C. Meglio della linearità del ±10% per la gamma Vc.c.
