Oscilloscopio con funz. di memorizzazione RS PRO IDS2202E, 2 ch. analogici, 200MHz, Cert. LAT

Gli oscilloscopi digitali serie IDS-2000E RS Pro offrono funzioni normalmente disponibili solo su oscilloscopi di prezzo molto più elevato o come costosi componenti aggiuntivi. I modelli sono dotati di tecnologia VPO (oscilloscopio a persistenza visiva). Questo metodo sfrutta un CI ad alta densità per l'accelerazione hardware per trasferire tutti i dati acquisiti nell’immagine della forma d'onda visualizzata. La serie IDS-2000E RS Pro può visualizzare chiaramente le forme d'onda complesse e casuali mediante il suo display LCD TFT 16:9 da 8 pollici 800 x 400 e la massima gamma verticale 1 mV/div.

Le opzioni disponibili:

• 1241956 - 200 MHz, 2 canali


• 1233553 - 200 MHz, 4 canali


• 1233552 - 100 MHz, 4 canali


• 1241955 - 100 MHz, 2 canali


• 1240233 - 70 MHz, 4 canali


• 1233551 - 70 MHz, 2 canali

Gli oscilloscopi digitali sono uno strumento da laboratorio elettronico complesso e multifunzionale utilizzato per acquisire, elaborare, visualizzare e analizzare la forma d'onda e la larghezza di banda dei segnali elettronici. Le versioni DSO sono dotate di una memoria per memorizzare le forme d'onda e visualizzarle per un periodo di tempo. Gli oscilloscopi sono utilizzati in un'ampia gamma di settori, ad esempio

• Laboratori


• Istituti scolastici


• Test dei prodotti e controllo della qualità


• Operazioni di manutenzione e supporto post-vendite


• Sviluppo di prodotti e debug

Perché scegliere RS Pro?

RS Pro è il nostro marchio di prodotti di alta qualità e offre al contempo un ottimo rapporto qualità-prezzo. La nostra ampia gamma di prodotti è stata progettata per soddisfare elevati standard industriali, in modo da garantire soluzioni affidabili e robuste.

Software per PC (software OpenWave) e driver (driver USB, driver LabView) scaricabili gratuitamente

Sonda passiva commutabile (1 per canale), guida rapida, manuale utente su CD, cavo di alimentazione

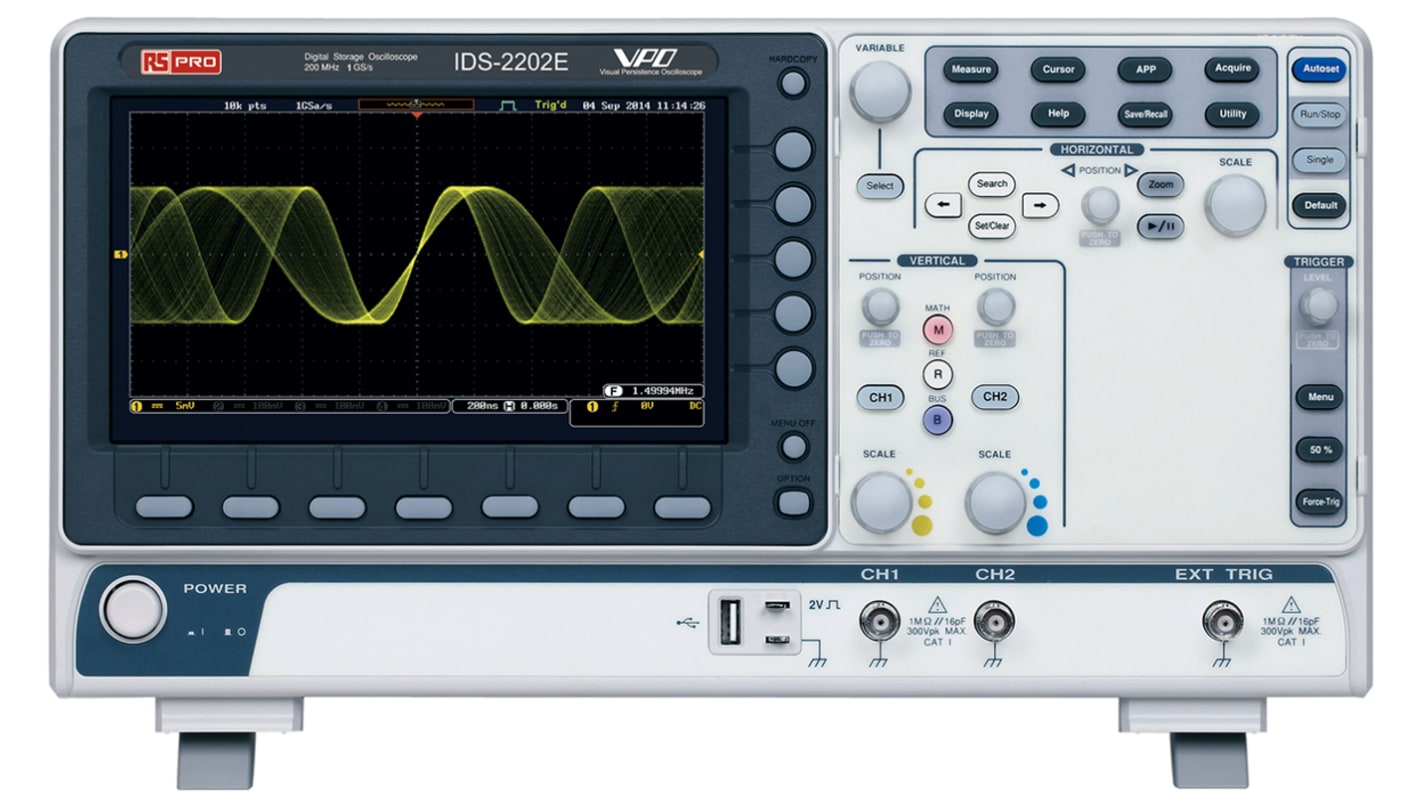

L'oscilloscopio digitale IDS-2202E 200MHz RS Pro è dotato di un LCD TFT 8in 800mmx480mm che può visualizzare forme d'onda complesse e casuali. È dotato di 2 canali analogici con un'opzione di estensione. I modelli sono dotati di tecnologia VPO (oscilloscopio a persistenza visiva). Questo metodo sfrutta un CI ad alta densità per l'accelerazione hardware per trasferire tutti i dati acquisiti nell’immagine della forma d'onda visualizzata.
Nota:
Software per PC (software OpenWave) e driver (driver USB, driver LabView) scaricabili gratuitamente
Fornito con sonda passiva commutabile (1 per canale), guida rapida, manuale utente su CD, cavo di alimentazione

La larghezza di banda è 200MHz
Funzione datalog per l'osservazione delle forme d'onda in un lungo periodo di tempo
Funzione di filtro digitale
Attivazione bus seriale l²C/SPI/UART/CAN/LIN e funzione di decodifica
Profondità di memoria di 10M
Massimo 1M PTS di FFT per Get Higher Resolution in Frequency Domain
Funzione di memorizzazione in rete
Il tempo di salita è di 1,75 ns
La velocità di campionamento è 1GSa/s.
Forma d'onda a segmenti e funzioni di ricerca delle forme d'onda
La sensibilità è compresa tra 1mV/div e 10V/div
Tecnologia VPO di visualizzazione della forma d'onda
Velocità di aggiornamento della forma d'onda 120.000 wfm/sec

Apparecchiature di registrazione audio e video
Progettazione
Ricerca e sviluppo
Verifica nella produzione
Verifica tensione di segnali in apparecchiature di trasmissione radio
Test della tensione del segnale di debug in-circuit

ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007
