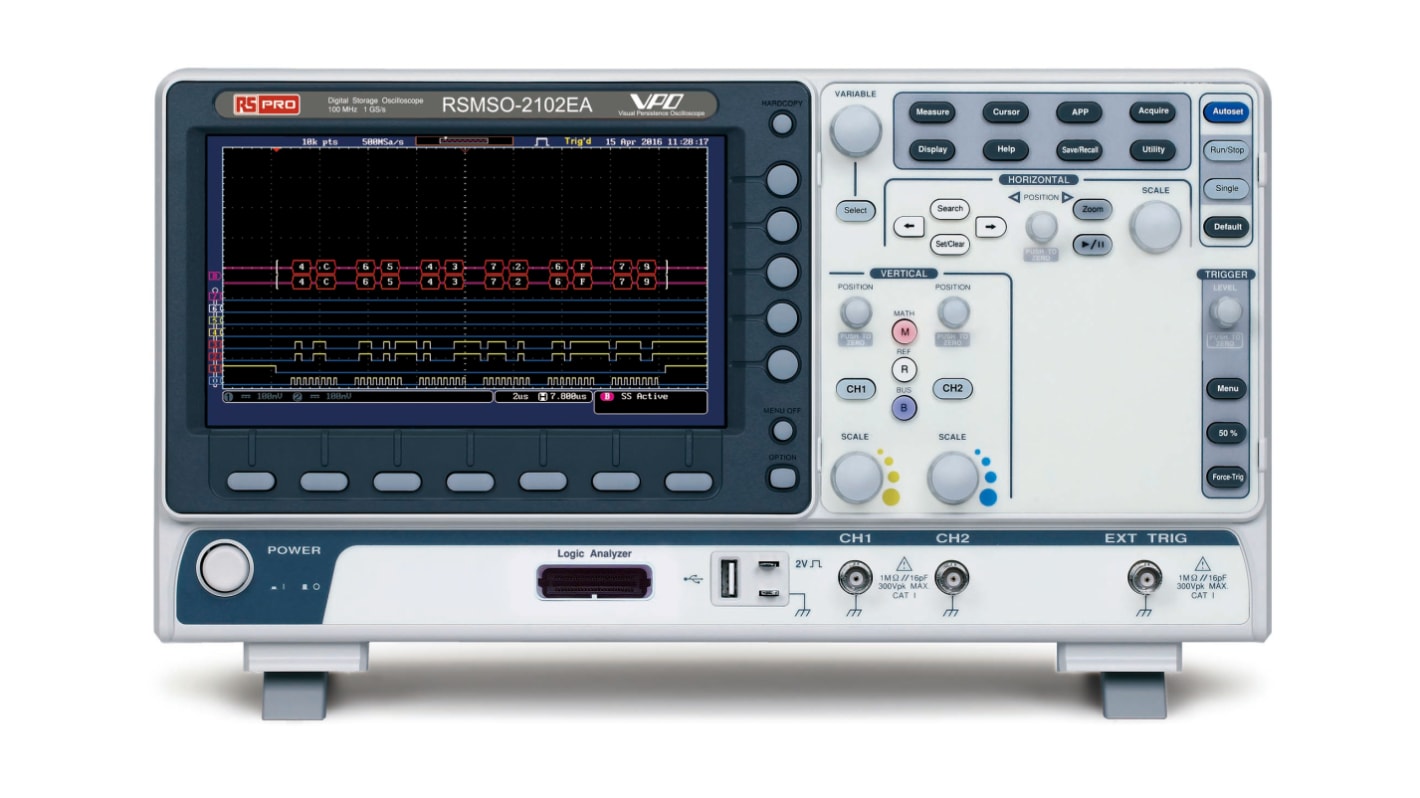

Oscilloscopio Da banco RS PRO RSMSO-2102EA, 2 ch. analogici, 16 ch. digitali, 100MHz, Cert. LAT

Presentazione della serie RS PRO RSMSO-2000E di oscilloscopi a segnale misto (MSO). La gamma ad alte prestazioni offre due canali analogici più 16 canali digitali o 4 canali analogici più 16 canali digitali. Questa serie di oscilloscopi RS PRO offre anche una selezione di larghezza di banda di 200 MHz, 100 MHz e 70 Mhz, oltre a uno schermo a colori LCD TFT 800x480 da 8 pollici per visualizzare chiaramente i risultati delle misurazioni. Una delle caratteristiche di questa gamma di oscilloscopi è la funzione di ricerca di forme d'onda e sezioni di memoria segmentate incorporata di 29.000. Ciò consente agli utenti di trovare i risultati di cui hanno bisogno e di salvarli, ignorando quelli poco importanti, rendendoli un modo più efficiente di lavorare. Utilizzando la funzione di ricerca delle forme d'onda, gli utenti possono cercare le forme d'onda desiderate in base alle condizioni di attivazione richieste, risparmiando ancora più tempo. L'interfaccia user-friendly e la versatilità di questa gamma sono la scelta ideale per applicazioni quali simulazione di circuiti e test di formazione, nonché per molte altre applicazioni.

• la gamma di oscilloscopi a Segnale misto RSMSO-2000E è disponibile con una larghezza di banda di 200 MHz/100 MHz e 2 o 4 canali
• i modelli a doppio canale analogico forniscono una frequenza di campionamento in tempo reale di 1GSa/s per canale; quattro modelli di canali analogici forniscono una velocità di campionamento in tempo reale massima di 1GSa/s.
• generatore Di forme d'onda Arbitrarie (tenere presente che l'oscilloscopio 2202E non dispone di questa funzione)
• per canale 10M Memory Depth e VPO Waveform Display Technology per consentire agli utenti di recuperare e analizzare completamente le forme d'onda
• la profondità di memoria selezionabile (1 k, 10 k, 100 k, 1 M o 10 M di profondità di memoria) consente agli utenti di osservare forme d'onda in rapida evoluzione quando si seleziona la profondità di memoria breve, mentre la profondità di memoria lunga mira a mostrare forme d'onda in continuo cambiamento
• frequenza di aggiornamento delle forme d'onda fino a 120.000 wfm/s.
• schermo LCD TFT WVGA a colori da 8" per una visualizzazione chiara dei risultati
• Fft Massimo 1m Fornisce Misurazioni Di Risoluzione Del Dominio A Frequenza Più Elevata
• Funzioni Passa-Alto, Passa-Basso E Passa-Banda
• 29.000 Sezioni di memoria Segmentate e Funzione di ricerca delle forme d'onda in modo che gli utenti possano ignorare qualsiasi forma d'onda non importante e trovare in modo rapido ed efficiente le forme d'onda richieste
• funzioni di attivazione e Decodifica del bus seriale I2C/SPI/UART/CAN/LIN
• La Funzione di registrazione dei dati consente di monitorare Le Variazioni Del Segnale fino a 1000 Ore
• Funzione Di Test Della Maschera E Funzione Di Archiviazione In Rete
• RSMSO-2000EA È Dotato di un analizzatore logico a 16 canali e di un software analizzatore a doppio canale a 25 MHz più risposta in frequenza libera (tenere presente che l'ambito 2202E non dispone di questa funzione)

Gli oscilloscopi a segnale misto (MSO) sono un tipo potente di oscilloscopi di memorizzazione digitale (dispositivi che visualizzano e analizzano la forma d'onda dei segnali elettronici) che possono aggiungere fino a 16 canali digitali ad un oscilloscopio. Mso sono in grado di estendere i tipi di analisi che possono essere eseguiti da un oscilloscopio standard. L'apparecchiatura come questa consente di intraprendere indagini dettagliate sui sistemi incorporati in modo più semplice ed efficiente per risparmiare tempo e fatica.
Gli oscilloscopi a segnale misto sono comunemente usati nelle industrie in cui è usata l'apparecchiatura medica. Sono inoltre ideali per l'analisi di dati seriali, alimentazione, RF a banda larga e sistemi embedded a segnali misti.
È possibile utilizzare un MSO per vedere come i segnali cambiano nel tempo nei circuiti e consentono anche di individuare i guasti in televisori, radio e altre apparecchiature simili rotte.
