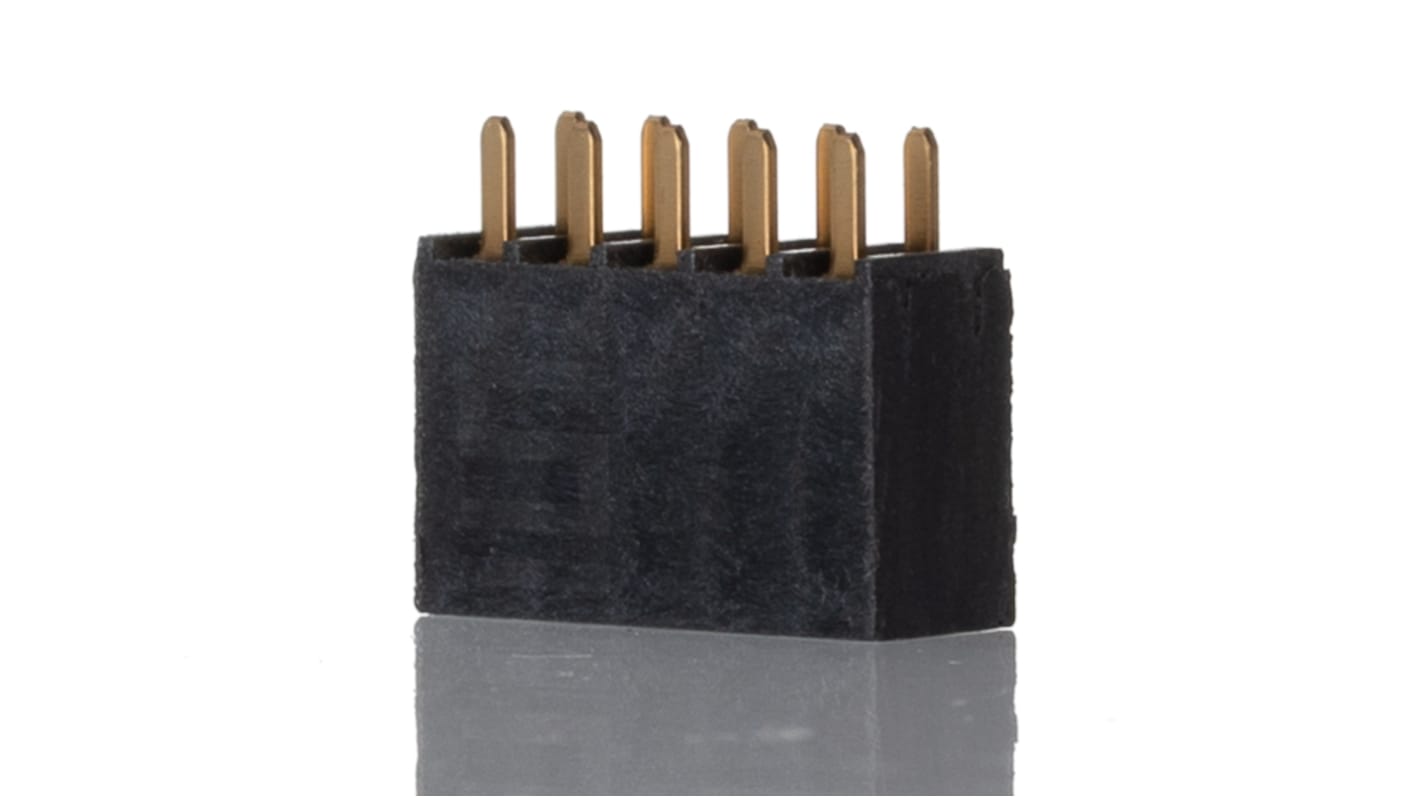

Presa PCB Samtec, 5 vie, 2 file, passo 2.54mm, Montaggio con foro passante

Multiprese scheda-scheda a foro passante per circuito stampato con montante quadrato ed estremità a saldare, passo da 2,54 mm e isolante di polimero a cristalli liquidi nero. I contatti Tiger Buy di questi connettori femmina a foro passante per circuito stampato da 2,54 mm sono realizzati in bronzo al fosforo con placcatura in oro da 0,51 μm e oro flash sull'estremità (eccetto i codici 765-5739 e 765-5786, dotati di contatti con stagnatura opaca). Queste multiprese con montante quadrato scheda-scheda a foro passante per circuito stampato da 2,54 mm sono disponibili in una varietà di configurazioni tra cui a fila singola e a due file, diritte e ad angolo retto e con montanti di diverse lunghezze. La temperatura d'esercizio dei connettori femmina a foro passante per circuito stampato serie SSW è compresa tra -55 → +125 °C per le versioni placcate oro e tra -55 → +105 °C per le versioni con stagnatura opaca.
I connettori femmina per circuito stampato SSW con codice TSW-xxx-01-x-x presentano un'estremità di lunghezza 2,64 mm.
I connettori femmina per circuito stampato SSW con codice TSW-xxx-02-x-x presentano un'estremità di lunghezza 4,93 mm.

Questi connettori femmina con montante quadrato scheda-scheda a foro passante per circuito stampato serie SSW si accoppiano con:
Connettori con montante quadrato a foro passante da 2,54 mm serie TSW - vedere codice 767-0849.
Connettori con montante quadrato SMT da 2,54 mm serie TSM - vedere codice 765-6458.

Questo zoccolo per PCB di Samtec è uno zoccolo diritto con materiale di contatto in bronzo. È progettato per il montaggio a foro passante in applicazioni da scheda a scheda.

• Orientamento rettilineo per un facile collegamento
• Materiale di contatto in bronzo per una conduttività affidabile
• Tipo di montaggio a foro passante per un fissaggio sicuro
• Design da scheda a scheda per un'integrazione perfetta

• Connessioni scheda-scheda nei dispositivi elettronici
• Assemblaggi di PCB in sistemi di automazione industriale
• Quadri di distribuzione dell'energia negli impianti elettrici

Sì, lo zoccolo della scheda è progettato per adattarsi a un layout di scheda standard per una facile integrazione.

La presa ha una corrente nominale elevata di 6,9A, che la rende adatta alle applicazioni che richiedono una potenza elevata.

Sì, lo zoccolo può essere accoppiato con i connettori della serie TSW di Samtec per ampliare le opzioni di connettività.
