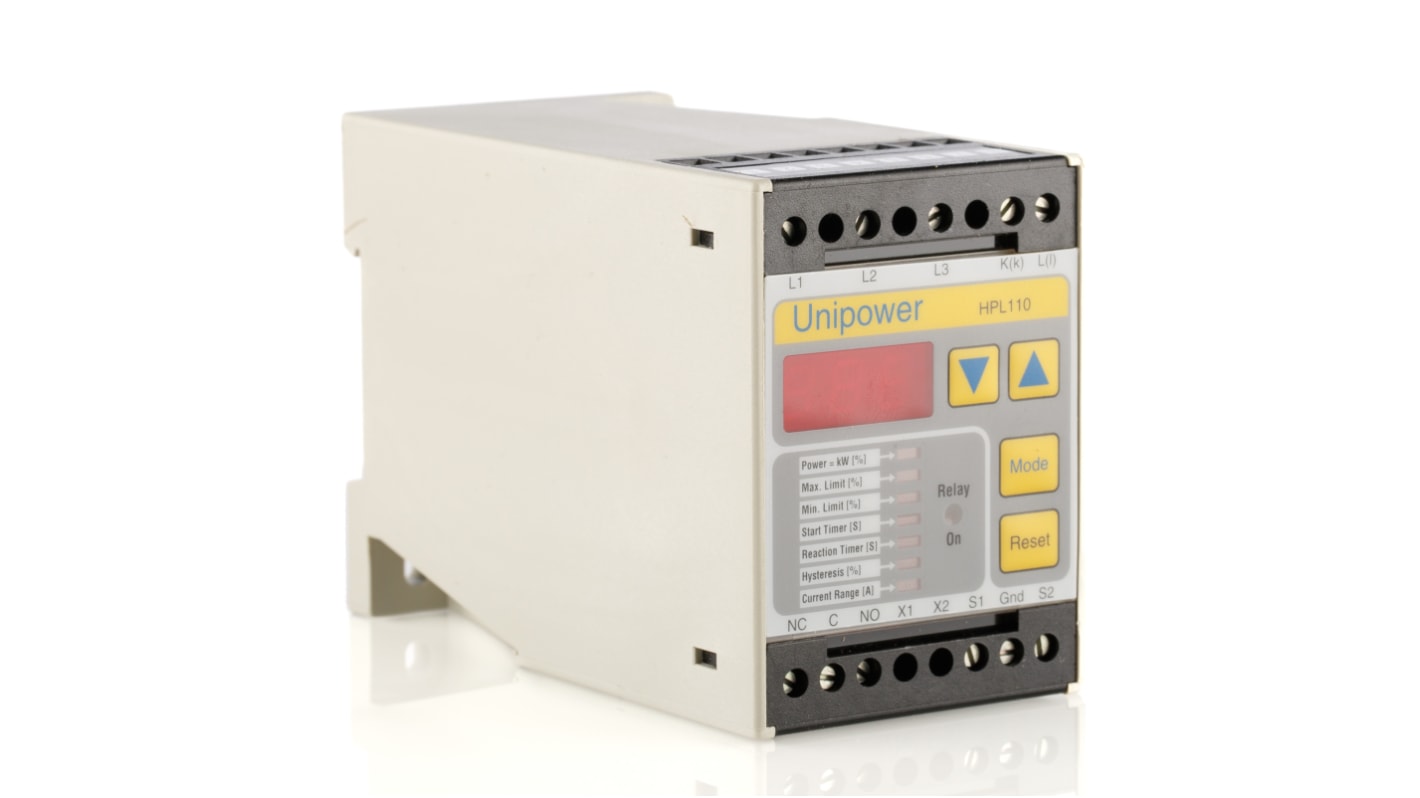

Controllo del carico del motore Unipower, 380 → 440 V, 8 A

Unità che misurano il carico motore nominale in kW con un display digitale del valore kW% e attivazioni programmabili per eventi di carico eccessivo e/o insufficiente. Queste unità proteggono l'apparecchiatura dai danni dovuti al funzionamento del motore in presenza di un inceppamento, di un blocco o di un carico insufficiente e vengono inoltre utilizzate nei processi per attivare azioni successive al raggiungimento di livelli di carico predeterminati (monitoraggio del punto finale). Il display viene utilizzato come riferimento per la visualizzazione e la rapida e precisa programmazione di carico motore, livelli di innesco e altre variabili tramite tre semplici pulsanti. Le unità sono montate di solito nel pannello di controllo del motore e si collegano in un punto preciso sull'alimentazione del motore (prima dell'inverter, se usato). Pertanto non è necessaria la presenza di alcun cablaggio esterno o di sensori nell'apparecchiatura.

Oltre a visualizzare in tempo reale la potenza del motore, le unità catturano e, su richiesta, mostrano immediatamente i livelli di potenza minimi e massimi per agevolare la configurazione e la diagnosi dei guasti. Tre timer ritardati digitali, programmabili da 0,1-25 secondi, sono incorporati per impostare il periodo di attesa in presenza di sovraccarico all'avviamento del motore e la breve durata per gli eventi di carico eccessivo e/o insufficiente, al fine di ridurre gli scatti dell'interruttore. Un DIP switch viene impiegato per evitare la manomissione di tutte le impostazioni. Le unità HPL110 e HPL110A possono essere commutate ad una frequenza di funzionamento di 50 o 60 Hz. Entrambe possono essere utilizzate in modalità di reset automatico o manuale. Nella modalità di reset automatico l'isteresi programmabile, che fornisce il differenziale tra i livelli di scatto e di reset, è attivata automaticamente. L'unità HPL 110 è progettata per il montaggio su guida DIN mentre la HPL110A può essere montata a pannello. Le applicazioni includono la protezione da sovra/sottocarico di: pompe (funzionamento a secco, valvola chiusa), ventilatori (cinghia rotta, smorzatore chiuso), nastri trasportatori (vite e cintura), maschere di separazione, maceratori, raschiatori, trasmissioni meccaniche (ingranaggi, catene)
