- Codice RS:
- 122-0180
- Codice costruttore:
- DF10M
- Costruttore:
- DiodesZetex
700 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Cadauno (in una stecca da 50)
0,384 €
(IVA esclusa)
0,468 €
(IVA inclusa)
Unità | Per unità | Per stecca* |
50 - 200 | 0,384 € | 19,20 € |
250 - 950 | 0,328 € | 16,40 € |
1000 - 2450 | 0,32 € | 16,00 € |
2500 + | 0,312 € | 15,60 € |
*prezzo indicativo |
- Codice RS:
- 122-0180
- Codice costruttore:
- DF10M
- Costruttore:
- DiodesZetex
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

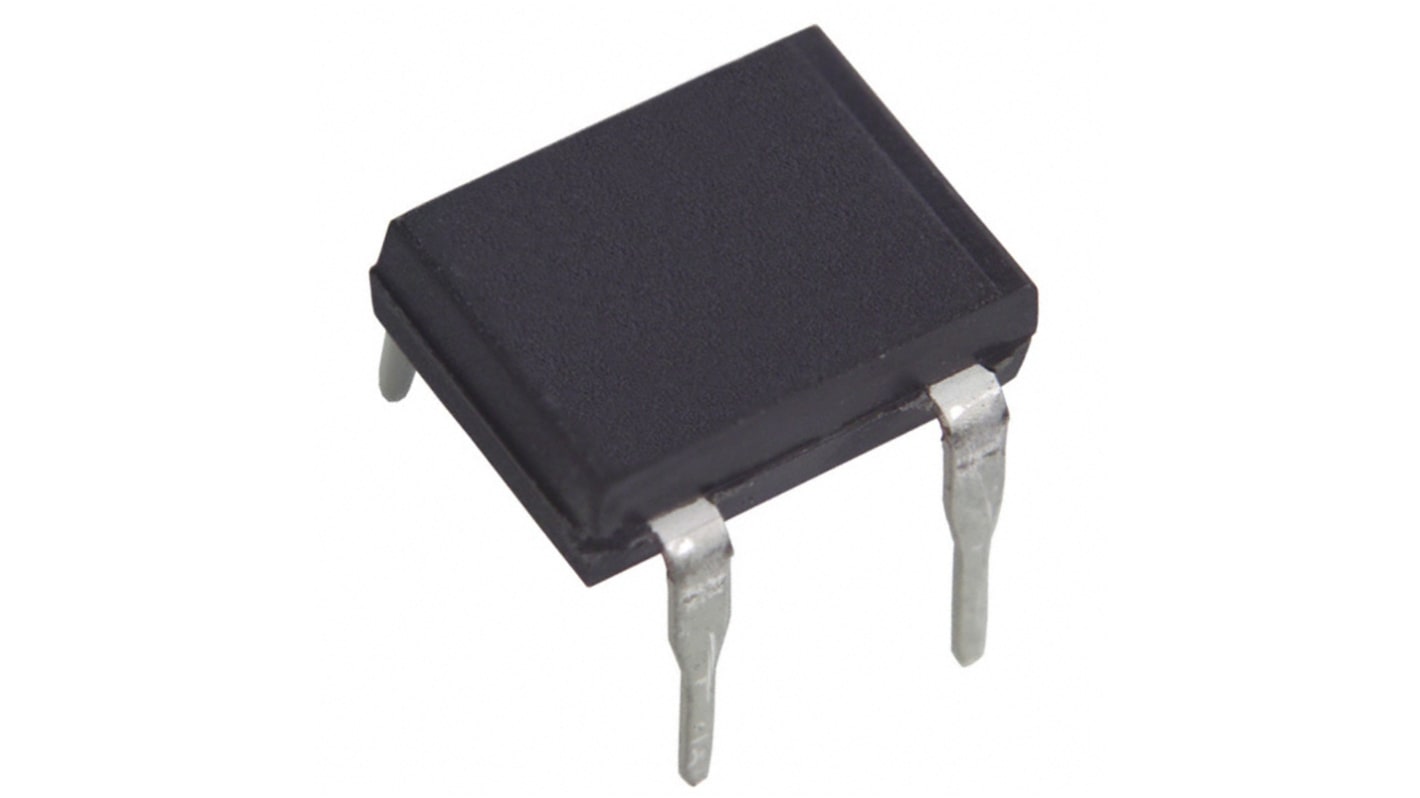

Raddrizzatori a ponte per montaggio su circuito stampato, serie DFxxM, Diodes Inc
Struttura dello stampo in vetro passivato
Bassa caduta di tensione diretta
Capacità di corrente elevata
Bassa caduta di tensione diretta
Capacità di corrente elevata
Autorizzatori
UL E94661
Raddrizzatori a ponte - Diodes Inc
Un raddrizzatore a ponte è una comune applicazione a diodo, usata per convertire una corrente alternata (ca) in ingresso in una corrente continua (cc) in uscita. Un ponte a diodo è una disposizione di quattro diodi in una configurazione di circuito a ponte che fornisce la stessa polarità di uscita per entrambe le polarità di ingresso.
Specifiche
Attributo | Valore |
---|---|
Corrente di forward media di picco | 1A |
Ponte | Monofase |
Picco della tensione ripetitiva inversa | 1000V |
Tipo di montaggio | Su foro |
Tipo di package | DF-M |
Numero pin | 4 |
Tecnologia del diodo | Giunzione al silicio |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 50A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -65 °C |
Tensione di forward di picco | 1.1V |
Corrente inversa di picco | 500µA |
Dimensioni | 8.51 x 6.5 x 3.4mm |
Lunghezza | 8.51mm |
Altezza | 3.4mm |
Larghezza | 6.5mm |
