- Codice RS:
- 145-1915
- Codice costruttore:
- VS-26MB80A
- Costruttore:
- Vishay
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 21/08/2026.
Aggiunto
Prezzo per Unità
7,927 €
(IVA esclusa)
9,671 €
(IVA inclusa)
Unità | Per unità | Per Vassoio* |
20 - 20 | 7,927 € | 158,54 € |
40 - 80 | 7,689 € | 153,78 € |
100 + | 7,53 € | 150,60 € |
*prezzo indicativo |
- Codice RS:
- 145-1915
- Codice costruttore:
- VS-26MB80A
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
Dettagli prodotto

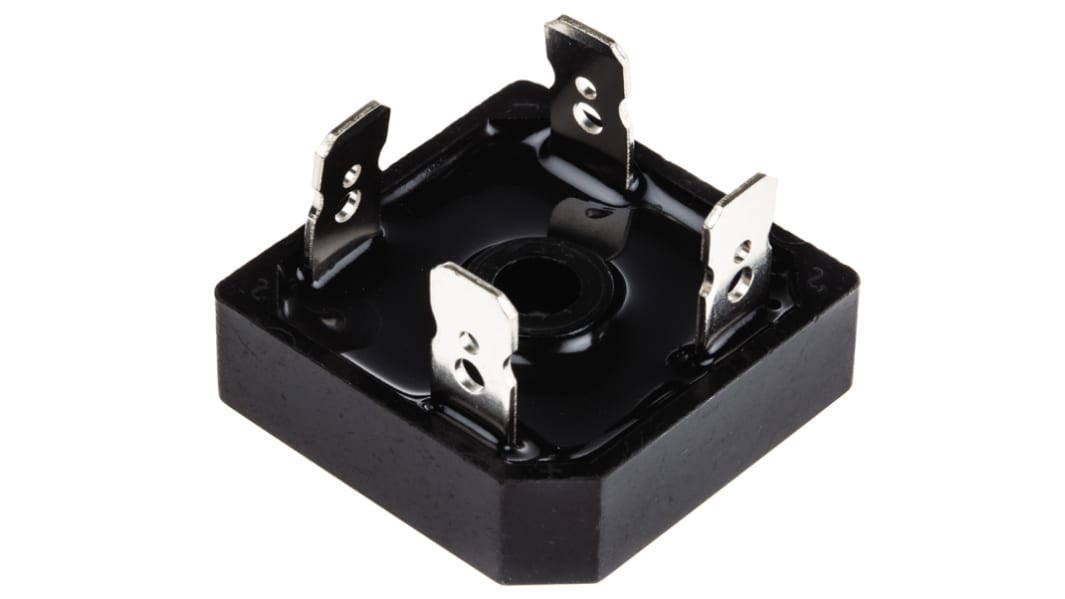

Raddrizzatori a ponte serie VS-26MB Vishay
Una gamma di monofase incapsulati estremamente compatti
raddrizzatori a ponte per un funzionamento efficiente e affidabile.
Sono destinati all'uso in generale e.
applicazioni di strumentazione.
raddrizzatori a ponte per un funzionamento efficiente e affidabile.
Sono destinati all'uso in generale e.
applicazioni di strumentazione.
terminali universali a 3 vie: A pressione, avvolgenti o a saldare
contenitore ad alta conduttività termica, contenitore isolato elettricamente
fissaggio foro centrale
eccellente rapporto potenza/volume
Approvazione UL E300359
terminali nichelati saldabili senza piombo (Pb)
Saldatura; lega di saldatura Sn/Ag/Cu (SAC305); saldatura
Temperatura da 260 °C a 275 °C.
Progettati e qualificati per il livello industriale
contenitore ad alta conduttività termica, contenitore isolato elettricamente
fissaggio foro centrale
eccellente rapporto potenza/volume
Approvazione UL E300359
terminali nichelati saldabili senza piombo (Pb)
Saldatura; lega di saldatura Sn/Ag/Cu (SAC305); saldatura
Temperatura da 260 °C a 275 °C.
Progettati e qualificati per il livello industriale
Autorizzatori
UL E300359
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
---|---|
Ponte | Monofase |
Corrente di forward media di picco | 25A |
Picco della tensione ripetitiva inversa | 800V |
Tipo di montaggio | Montaggio a vite |
Tipo di package | D 34 |
Numero pin | 4 |
Tecnologia del diodo | Giunzione al silicio |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 420A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -55 °C |
Tensione di forward di picco | 1.11V |
Corrente inversa di picco | 10µA |
Dimensioni | 28.5 x 28.5 x 9.8mm |
Lunghezza | 28.5mm |
Altezza | 9.8mm |
Larghezza | 28.5mm |
