- Codice RS:
- 165-2276
- Codice costruttore:
- KBU8B-E4
- Costruttore:
- Vishay
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 05/08/2024.
Prezzo per Unità
3,273 €
(IVA esclusa)
3,993 €
(IVA inclusa)
Unità | Per unità | Per Vassoio* |
250 + | 3,273 € | 818,25 € |
*prezzo indicativo |
- Codice RS:
- 165-2276
- Codice costruttore:
- KBU8B-E4
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
Dettagli prodotto

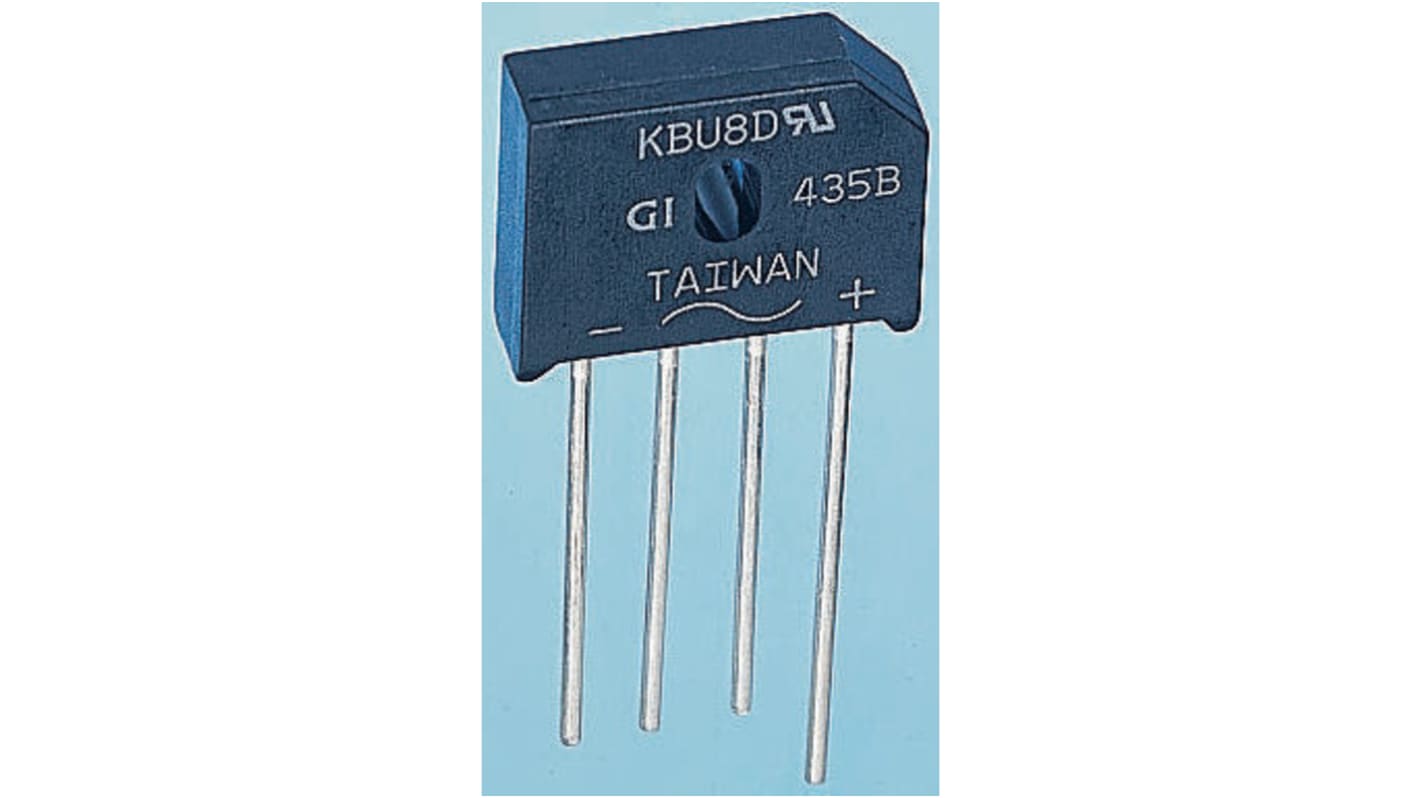

Montaggio su circuito stampato SIL, serie KBU, Vishay Semiconductor
Raddrizzatori a ponte serie KBU4x, KBU6x e KBU8x in contenitore per montaggio su circuito stampato SIL Vishay Semiconductor
Piedini di saldatura per montaggio su scheda a circuito stampato (PCB) tramite foro passante
Capacità di sovracorrente alta
Tensione di isolamento 1500 V rms
Foro centrale del contenitore per garantirne il fissaggio
Capacità di sovracorrente alta
Tensione di isolamento 1500 V rms
Foro centrale del contenitore per garantirne il fissaggio
Autorizzatori
UL E54214
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
---|---|
Ponte | Monofase |
Corrente di forward media di picco | 8A |
Picco della tensione ripetitiva inversa | 100V |
Tipo di montaggio | Su foro |
Tipo di package | KBU |
Numero pin | 4 |
Tecnologia del diodo | Giunzione al silicio |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 300A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -50 °C |
Tensione di forward di picco | 1V |
Corrente inversa di picco | 10µA |
Dimensioni | 23.7 x 7.1 x 19.3mm |
Lunghezza | 23.7mm |
Altezza | 19.3mm |
Larghezza | 7.1mm |
- Codice RS:
- 165-2276
- Codice costruttore:
- KBU8B-E4
- Costruttore:
- Vishay
