- Codice RS:
- 165-2543
- Codice costruttore:
- VS-36MB160A
- Costruttore:
- Vishay
20 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
20 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
12,469 €
(IVA esclusa)
15,212 €
(IVA inclusa)
Unità | Per unità | Per Vassoio* |
20 - 20 | 12,469 € | 249,38 € |
40 - 80 | 12,095 € | 241,90 € |
100 + | 11,845 € | 236,90 € |
*prezzo indicativo |
- Codice RS:
- 165-2543
- Codice costruttore:
- VS-36MB160A
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
Dettagli prodotto

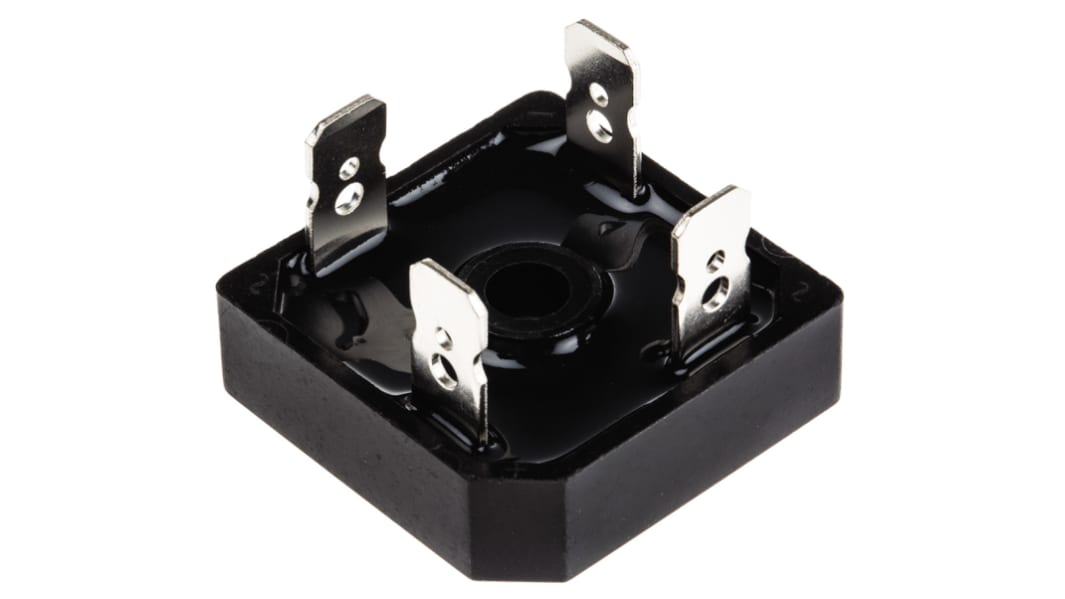

Raddrizzatori a ponte con terminali a pressione, serie VS-36MB, Vishay Semiconductor
Terminali universali a 3 vie: push-on, a filo attorcigliato o saldatura
Contenitore a elevata conduttività termica, isolato elettricamente
Fissaggio su foro centrale
Eccellente rapporto potenza/volume
Contenitore a elevata conduttività termica, isolato elettricamente
Fissaggio su foro centrale
Eccellente rapporto potenza/volume
Autorizzatori
UL E300359
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
---|---|
Ponte | Monofase |
Corrente di forward media di picco | 35A |
Picco della tensione ripetitiva inversa | 1600V |
Tipo di montaggio | Montaggio a vite |
Tipo di package | D 34 |
Numero pin | 4 |
Tecnologia del diodo | Giunzione al silicio |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 155A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -40 °C |
Tensione di forward di picco | 1.3V |
Corrente inversa di picco | 10µA |
Lunghezza | 28.5mm |
Dimensioni | 28.5 x 28.5 x 9.8mm |
Altezza | 9.8mm |
Larghezza | 28.5mm |
