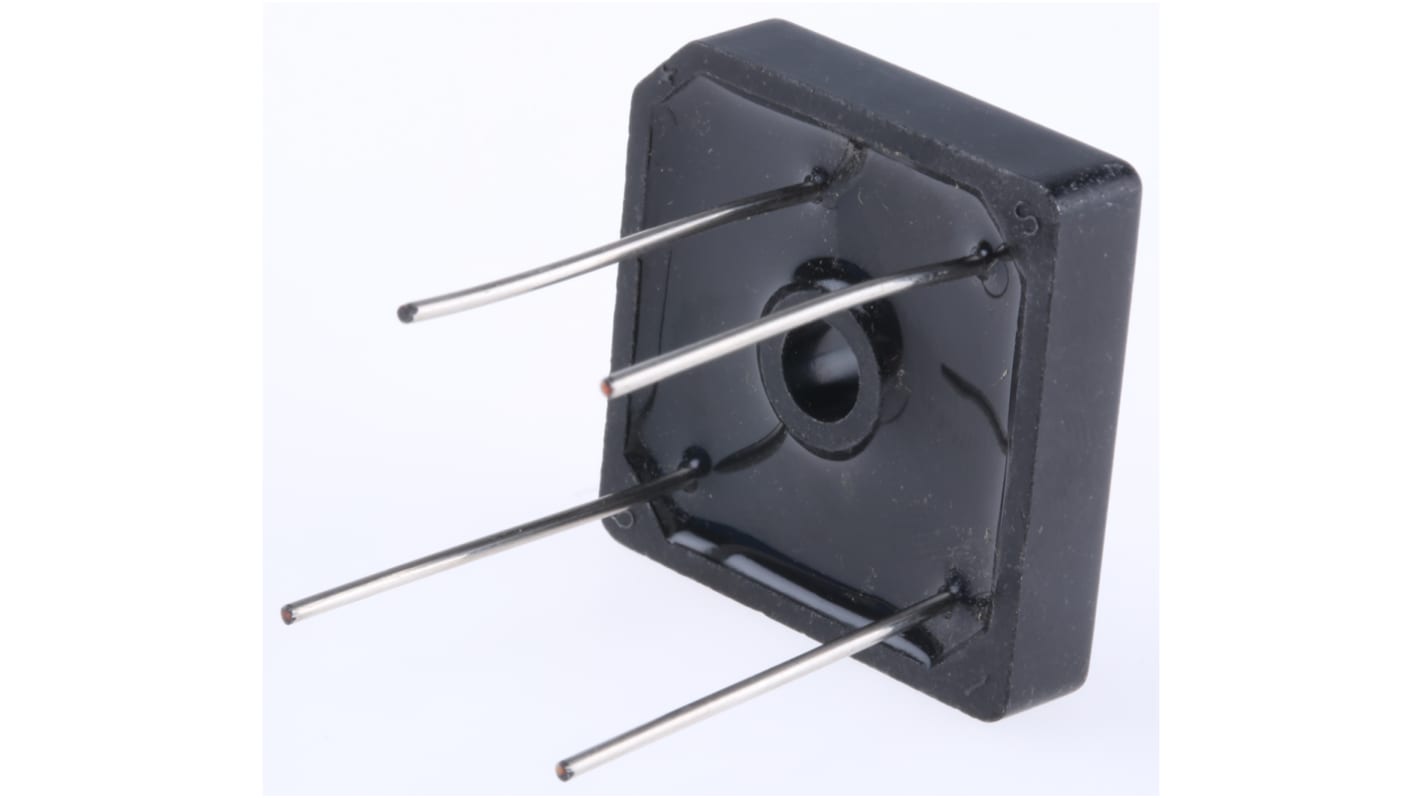

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 35A, VRRM 800V, GBPC-W, Su foro, 4 Pin
- Codice RS:
- 395-4411
- Codice costruttore:
- VS-GBPC3508W
- Costruttore:
- Vishay
74 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
6,82 €
(IVA esclusa)
8,32 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 - 9 | 6,82 € |
10 - 24 | 5,87 € |
25 - 49 | 5,45 € |
50 - 99 | 5,12 € |
100 + | 4,43 € |
- Codice RS:
- 395-4411
- Codice costruttore:
- VS-GBPC3508W
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
Dettagli prodotto
Raddrizzatori a ponte per montaggio su circuito stampato, serie VS-GBPC35xxW, Vishay Semiconductor
Adatti al montaggio su schede a circuito stampato o a pannello
Struttura compatta con fissaggio su foro centrale
Bassa resistenza termica
Struttura del cavo conduttore
Struttura compatta con fissaggio su foro centrale
Bassa resistenza termica
Struttura del cavo conduttore
Autorizzatori
UL E54214
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
---|---|
Ponte | Monofase |
Corrente di forward media di picco | 35A |
Picco della tensione ripetitiva inversa | 800V |
Tipo di montaggio | Su foro |
Tipo di package | GBPC-W |
Numero pin | 4 |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 400A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -55 °C |
Tensione di forward di picco | 1.1V |
Corrente inversa di picco | 5µA |
Lunghezza | 28.8mm |
Dimensioni | 28.8 x 28.8 x 7.62mm |
Larghezza | 28.8mm |
Altezza | 7.62mm |
