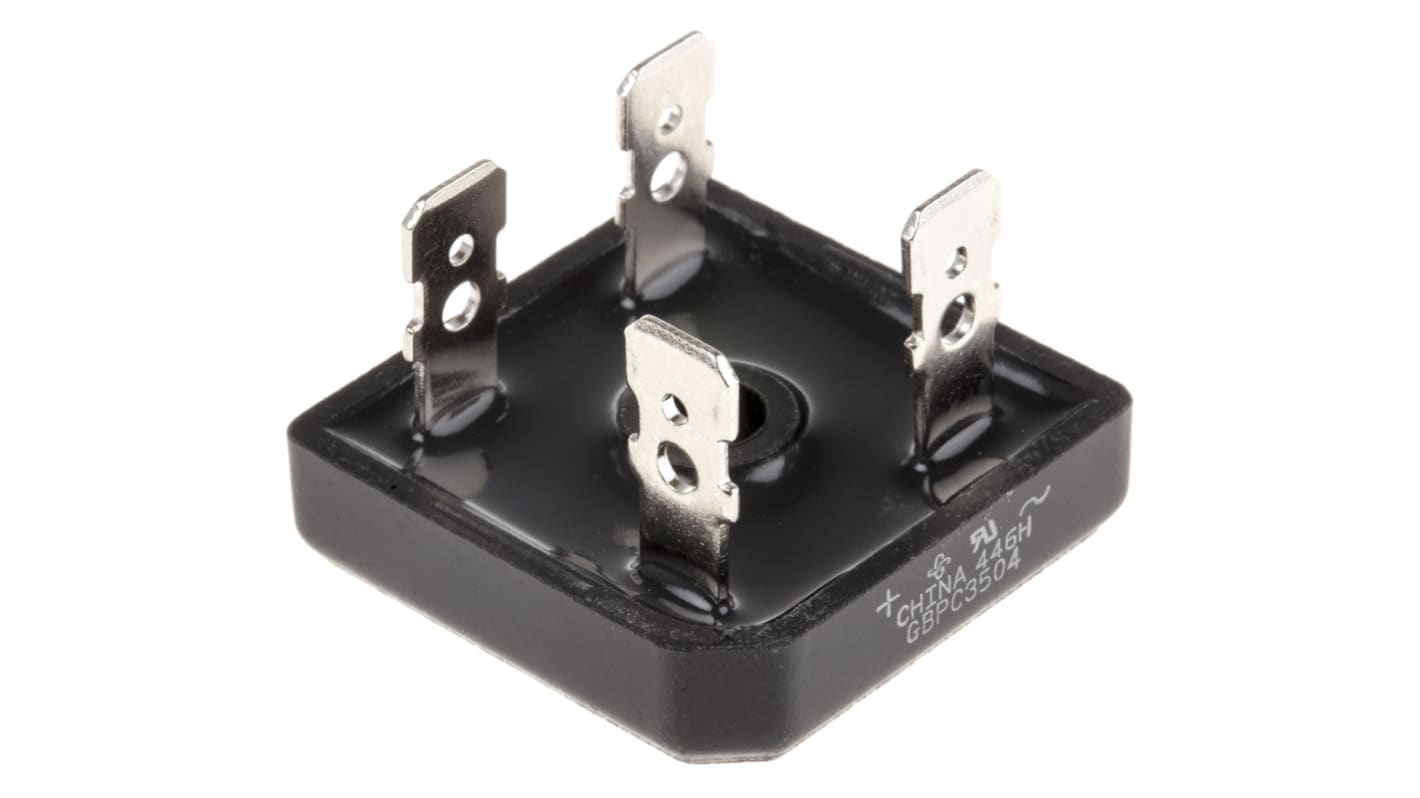

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 35A, VRRM 400V, GBPC, Montaggio a vite, 4 Pin
- Codice RS:
- 629-6320
- Codice costruttore:
- GBPC3504-E4/51
- Costruttore:
- Vishay
26 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
14 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
5,34 €
(IVA esclusa)
6,51 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 9 | 5,34 € |
| 10 - 49 | 5,18 € |
| 50 - 99 | 5,08 € |
| 100 - 249 | 4,86 € |
| 250 + | 4,59 € |
- Codice RS:
- 629-6320
- Codice costruttore:
- GBPC3504-E4/51
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
Dettagli prodotto
Raddrizzatori a ponte con terminali a pressione, serie GBPC35, Vishay Semiconductor
Corrente elevata 35 ampere
Terminali universali a 3 vie: push-on, a filo attorcigliato o saldatura
Giunzione chip in vetro passivato chip
Bassa resistenza termica
Terminali universali a 3 vie: push-on, a filo attorcigliato o saldatura
Giunzione chip in vetro passivato chip
Bassa resistenza termica
Autorizzatori
UL E54214
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
|---|---|
| Ponte | Monofase |
| Corrente di forward media di picco | 35A |
| Picco della tensione ripetitiva inversa | 400V |
| Tipo di montaggio | Montaggio a vite |
| Tipo di package | GBPC |
| Numero pin | 4 |
| Configurazione | Single |
| Corrente di picco su surge non ripetitiva | 400A |
| Massima temperatura operativa | +150 °C |
| Minima temperatura operativa | -55 °C |
| Tensione di forward di picco | 1.1V |
| Corrente inversa di picco | 5µA |
| Dimensioni | 28.8 x 28.8 x 7.62mm |
| Lunghezza | 28.8mm |
| Altezza | 7.62mm |
| Larghezza | 28.8mm |
- Codice RS:
- 629-6320
- Codice costruttore:
- GBPC3504-E4/51
- Costruttore:
- Vishay
