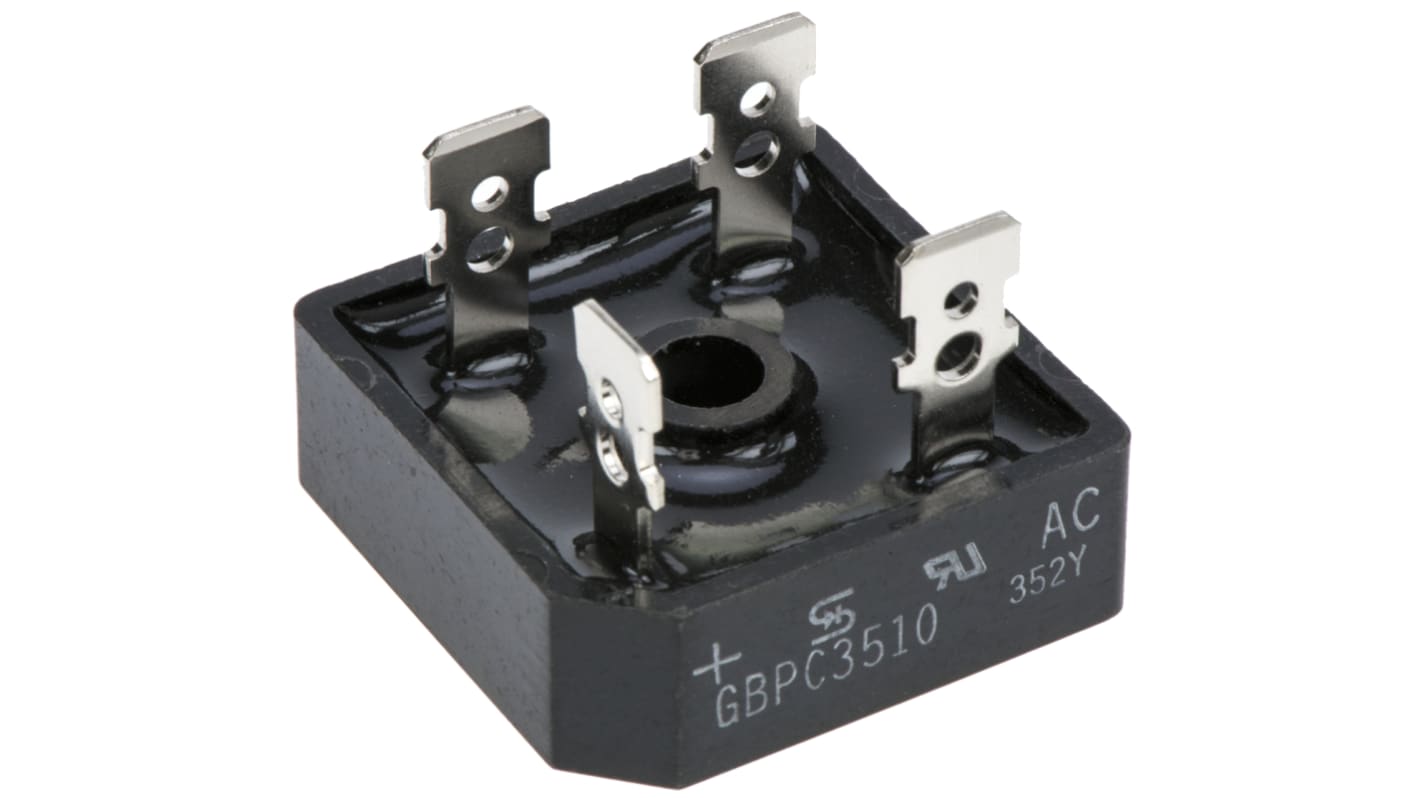

Raddrizzatore a ponte, Taiwan Semiconductor, VRRM 1000 V 400 A, GBPC, Morsetto a vite Singolo, 4 Pin
- Codice RS:
- 687-5796
- Codice Distrelec:
- 304-43-910
- Codice costruttore:
- GBPC3510 T0
- Costruttore:
- Taiwan Semiconductor
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
Unità
6,58 €
(IVA esclusa)
8,03 €
(IVA inclusa)
- Codice RS:
- 687-5796
- Codice Distrelec:
- 304-43-910
- Codice costruttore:
- GBPC3510 T0
- Costruttore:
- Taiwan Semiconductor
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Taiwan Semiconductor | |
| Tipo prodotto | Raddrizzatore a ponte | |
| Picco di tensione ripetitiva inversa Vrrm | 1000V | |
| Tipo montaggio | Morsetto a vite | |
| Tipo di package | GBPC | |
| Numero di fasi | 1 | |
| Numero pin | 4 | |
| Configurazione | Singolo | |
| Temperatura massima di funzionamento | 150°C | |
| Picco di corrente di sovratensione in avanti non ripetitiva Ifsm | 400A | |
| Corrente diretta If | 35A | |
| Minima temperatura operativa | -50°C | |
| Tensione di picco diretta Vf | 1.1V | |
| Standard/Approvazioni | No | |
| Corrente inversa di picco Ir | 5μA | |
| Altezza | 11.23mm | |
| Lunghezza | 29mm | |
| Serie | GBPC35 | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Taiwan Semiconductor | ||
Tipo prodotto Raddrizzatore a ponte | ||
Picco di tensione ripetitiva inversa Vrrm 1000V | ||
Tipo montaggio Morsetto a vite | ||
Tipo di package GBPC | ||
Numero di fasi 1 | ||
Numero pin 4 | ||
Configurazione Singolo | ||
Temperatura massima di funzionamento 150°C | ||
Picco di corrente di sovratensione in avanti non ripetitiva Ifsm 400A | ||
Corrente diretta If 35A | ||
Minima temperatura operativa -50°C | ||
Tensione di picco diretta Vf 1.1V | ||
Standard/Approvazioni No | ||
Corrente inversa di picco Ir 5μA | ||
Altezza 11.23mm | ||
Lunghezza 29mm | ||
Serie GBPC35 | ||
Standard automobilistico No | ||
Raddrizzatori a ponte con terminali a pressione, serie GBPC 35, Taiwan Semiconductor
Corrente elevata 35 ampere
Dissipatore di calore completamente stampato fornito di una resistenza termica molto bassa per la massima dissipazione del calore
Tensione isolata da contenitore a cavo oltre 2500 V
Terminali a innesto
Raddrizzatori a ponte, Taiwan Semiconductor
Un raddrizzatore a ponte è una comune applicazione a diodo, usata per convertire una corrente alternata (c.a.) in ingresso in una corrente continua (c.c.) in uscita. Un ponte a diodo è una disposizione di quattro diodi in una configurazione di circuito a ponte che fornisce la stessa polarità di uscita per entrambe le polarità di ingresso.
Approvals
UL E-96005
