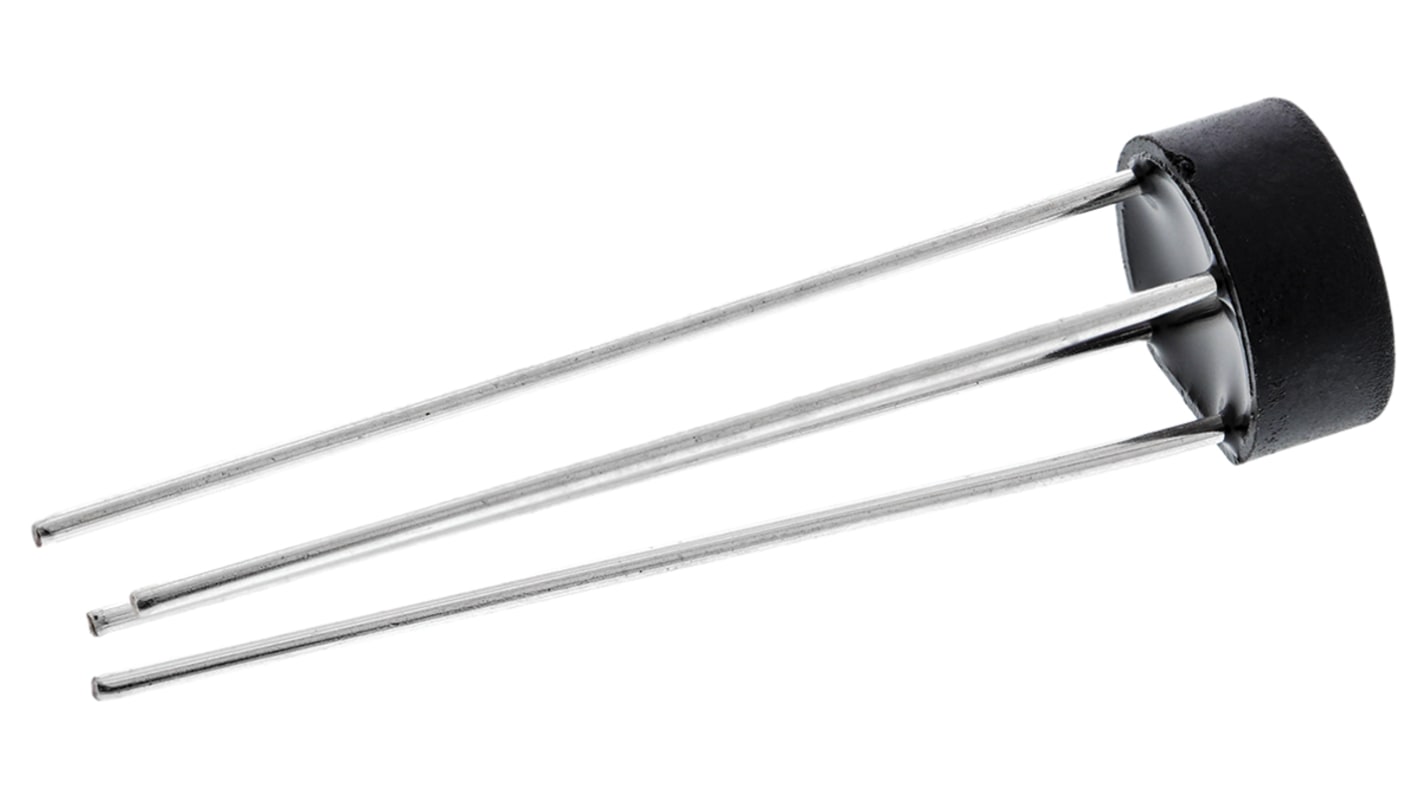

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 1.6A, VRRM 600V, WOG, Su foro, 4 Pin
- Codice RS:
- 700-5383
- Codice costruttore:
- B380C1500G-E4/51
- Costruttore:
- Vishay
Verifica stock non disponibile - chiama per informazioni
Prezzo per 1pz in confezione da 20
0,596 €
(IVA esclusa)
0,727 €
(IVA inclusa)
Unità | Per unità | Per confezione* |
---|---|---|
20 - 180 | 0,596 € | 11,92 € |
200 - 480 | 0,46 € | 9,20 € |
500 - 980 | 0,418 € | 8,36 € |
1000 - 1980 | 0,364 € | 7,28 € |
2000 + | 0,311 € | 6,22 € |
*prezzo indicativo
- Codice RS:
- 700-5383
- Codice costruttore:
- B380C1500G-E4/51
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
Dettagli prodotto
Raddrizzatori a ponte con cavi conduttori, serie B...C1500G, Vishay Semiconductor
Bassa caduta di tensione diretta
Contenitore ad alta rigidità dielettrica
Struttura del cavo conduttore per montaggio su scheda a circuito stampato tramite foro passante
Contenitore ad alta rigidità dielettrica
Struttura del cavo conduttore per montaggio su scheda a circuito stampato tramite foro passante
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
---|---|
Corrente di forward media di picco | 1.6A |
Ponte | Monofase |
Picco della tensione ripetitiva inversa | 600V |
Tipo di montaggio | Su foro |
Tipo di package | WOG |
Numero pin | 4 |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 50A |
Massima temperatura operativa | +125 °C |
Minima temperatura operativa | -40 °C |
Tensione di forward di picco | 1V |
Corrente inversa di picco | 10µA |
Lunghezza | 9.86mm |
Dimensioni | 9.86 x 8.84 x 5.6mm |
Altezza | 5.6mm |
Larghezza | 8.84mm |
