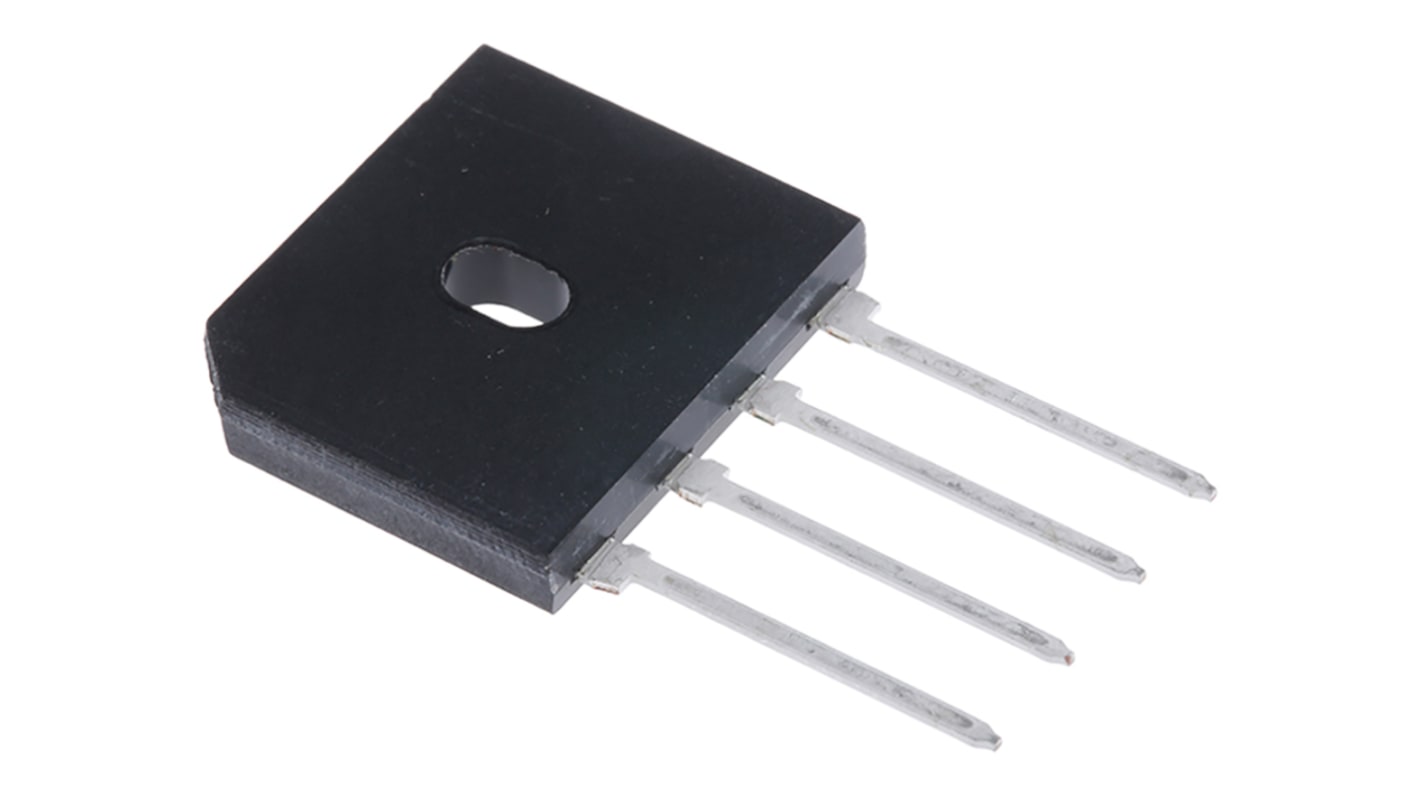

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 8A, VRRM 200V, GBU, Su foro, 4 Pin
- Codice RS:
- 700-5456
- Codice costruttore:
- GBU8D-E3/45
- Costruttore:
- Vishay
25 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per 1pz in confezione da 5
1,752 €
(IVA esclusa)
2,137 €
(IVA inclusa)
Unità | Per unità | Per confezione* |
---|---|---|
5 - 45 | 1,752 € | 8,76 € |
50 - 120 | 1,542 € | 7,71 € |
125 - 245 | 1,502 € | 7,51 € |
250 - 495 | 1,462 € | 7,31 € |
500 + | 1,43 € | 7,15 € |
*prezzo indicativo
- Codice RS:
- 700-5456
- Codice costruttore:
- GBU8D-E3/45
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
Dettagli prodotto
Montaggio su circuito stampato SIL, serie GBU, Vishay Semiconductor
Raddrizzatori a ponte serie GBU in contenitore per montaggio su circuito stampato SIL Vishay Semiconductor
Giunzione in vetro passivato
Capacità di sovracorrente alta
Custodia ad alta rigidità dielettrica di 1500 V rms
Piedini di saldatura per montaggio su scheda a circuito stampato (PCB) tramite foro passante
Capacità di sovracorrente alta
Custodia ad alta rigidità dielettrica di 1500 V rms
Piedini di saldatura per montaggio su scheda a circuito stampato (PCB) tramite foro passante
Autorizzatori
Registrazione UL E54214
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
---|---|
Corrente di forward media di picco | 8A |
Ponte | Monofase |
Picco della tensione ripetitiva inversa | 200V |
Tipo di montaggio | Su foro |
Tipo di package | GBU |
Numero pin | 4 |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 200A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -55 °C |
Tensione di forward di picco | 1V |
Corrente inversa di picco | 5µA |
Lunghezza | 22.3mm |
Dimensioni | 22.3 x 3.56 x 18.8mm |
Larghezza | 3.56mm |
Altezza | 18.8mm |
