- Codice RS:
- 803-1894
- Codice costruttore:
- GBPC2501
- Costruttore:
- onsemi
100 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per 1pz in confezione da 2
6,16 €
(IVA esclusa)
7,52 €
(IVA inclusa)
Unità | Per unità | Per confezione* |
---|---|---|
2 - 24 | 6,16 € | 12,32 € |
26 + | 5,12 € | 10,24 € |
*prezzo indicativo
- Codice RS:
- 803-1894
- Codice costruttore:
- GBPC2501
- Costruttore:
- onsemi
Documentazione Tecnica
Normative
Dettagli prodotto

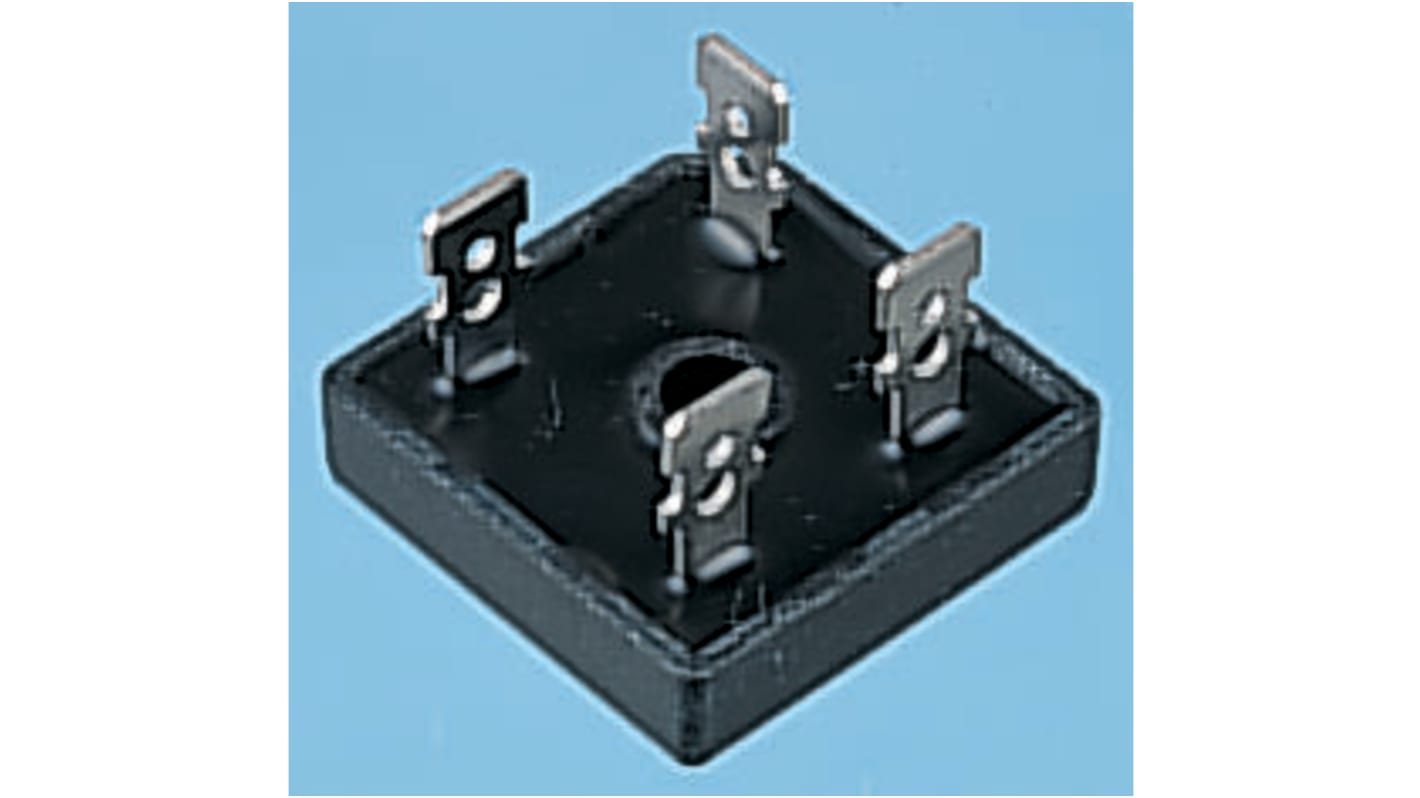

Raddrizzatori a ponte con terminali a pressione, serie GBPC 25, Fairchild Semiconductor
Corrente elevata 25 A
Struttura stampo in vetro passivato
Dissipatore di calore completamente stampato fornito di una resistenza termica molto bassa per la massima dissipazione del calore
Tensione isolata da contenitore a cavo oltre 2500 V
Terminali a innesto
Struttura stampo in vetro passivato
Dissipatore di calore completamente stampato fornito di una resistenza termica molto bassa per la massima dissipazione del calore
Tensione isolata da contenitore a cavo oltre 2500 V
Terminali a innesto
Autorizzatori
UL n. E258596
Specifiche
Attributo | Valore |
---|---|
Corrente di forward media di picco | 25A |
Ponte | Monofase |
Picco della tensione ripetitiva inversa | 100V |
Tipo di montaggio | Montaggio a vite |
Tipo di package | GBPC |
Numero pin | 4 |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 300A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -55 °C |
Tensione di forward di picco | 1.1V |
Corrente inversa di picco | 500µA |
Dimensioni | 29 x 29 x 11.23mm |
Lunghezza | 29mm |
Larghezza | 29mm |
Altezza | 11.23mm |
