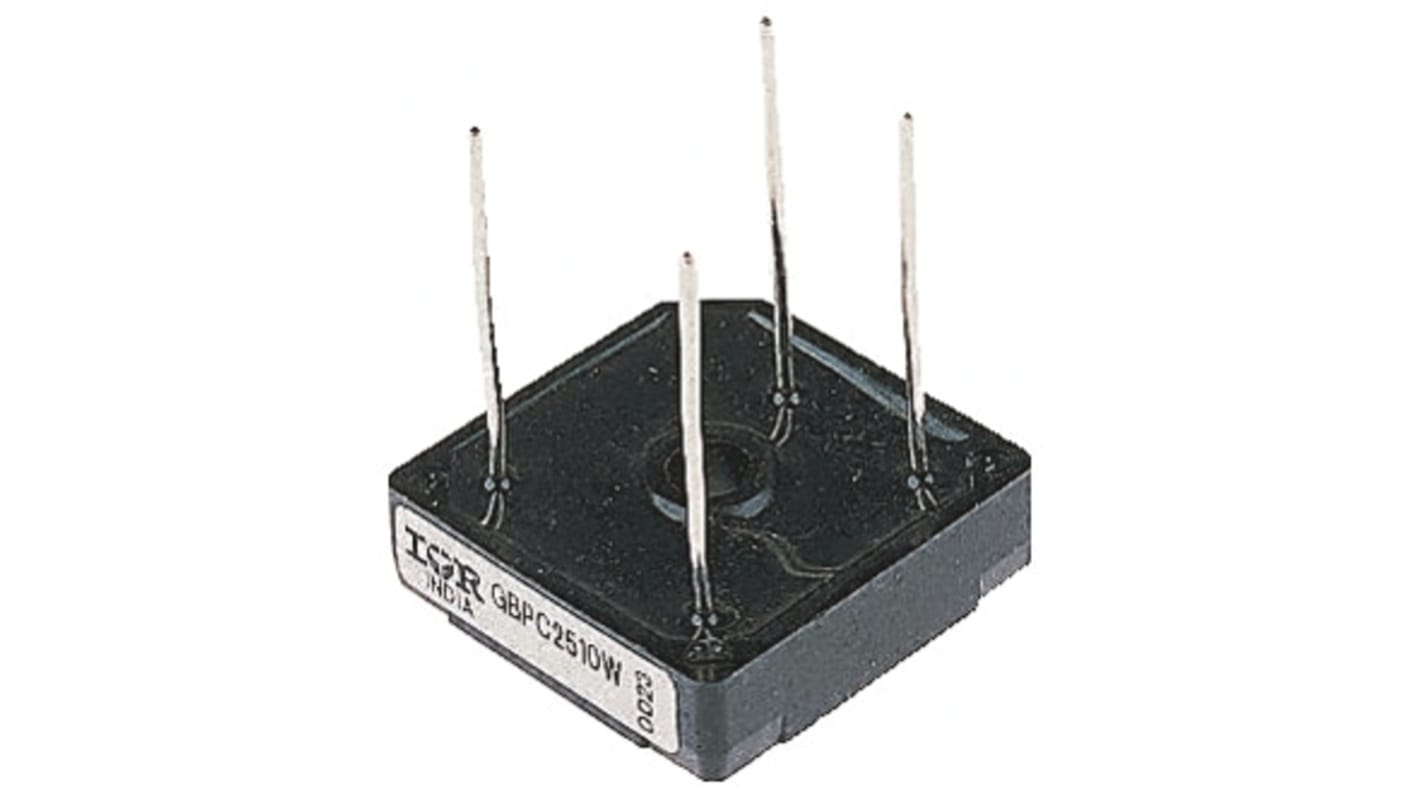

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 25A, VRRM 1000V, GBPC-W, Su foro, 4 Pin
- Codice RS:
- 812-2296
- Codice costruttore:
- GBPC2510W-E4/51
- Costruttore:
- Vishay
48 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per 1pz in confezione da 2
4,685 €
(IVA esclusa)
5,716 €
(IVA inclusa)
Unità | Per unità | Per confezione* |
---|---|---|
2 + | 4,685 € | 9,37 € |
*prezzo indicativo
- Codice RS:
- 812-2296
- Codice costruttore:
- GBPC2510W-E4/51
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Raddrizzatori a ponte con cavi conduttori, serie GBPC-W, Vishay Semiconductor
Raddrizzatore a ponte monofase in vetro passivato
IR inferiore a 0,5 μA
Capacità di sovracorrente alta
Custodia ad alta rigidità dielettrica di 1500 V rms
Struttura del cavo conduttore per montaggio su scheda a circuito stampato tramite foro passante
IR inferiore a 0,5 μA
Capacità di sovracorrente alta
Custodia ad alta rigidità dielettrica di 1500 V rms
Struttura del cavo conduttore per montaggio su scheda a circuito stampato tramite foro passante
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
---|---|
Corrente di forward media di picco | 25A |
Ponte | Monofase |
Picco della tensione ripetitiva inversa | 1000V |
Tipo di montaggio | Su foro |
Tipo di package | GBPC-W |
Numero pin | 4 |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 300A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -55 °C |
Tensione di forward di picco | 1.1V |
Corrente inversa di picco | 500µA |
Lunghezza | 28.8mm |
Dimensioni | 28.8 x 28.8 x 7.87mm |
Larghezza | 28.8mm |
Altezza | 7.87mm |
