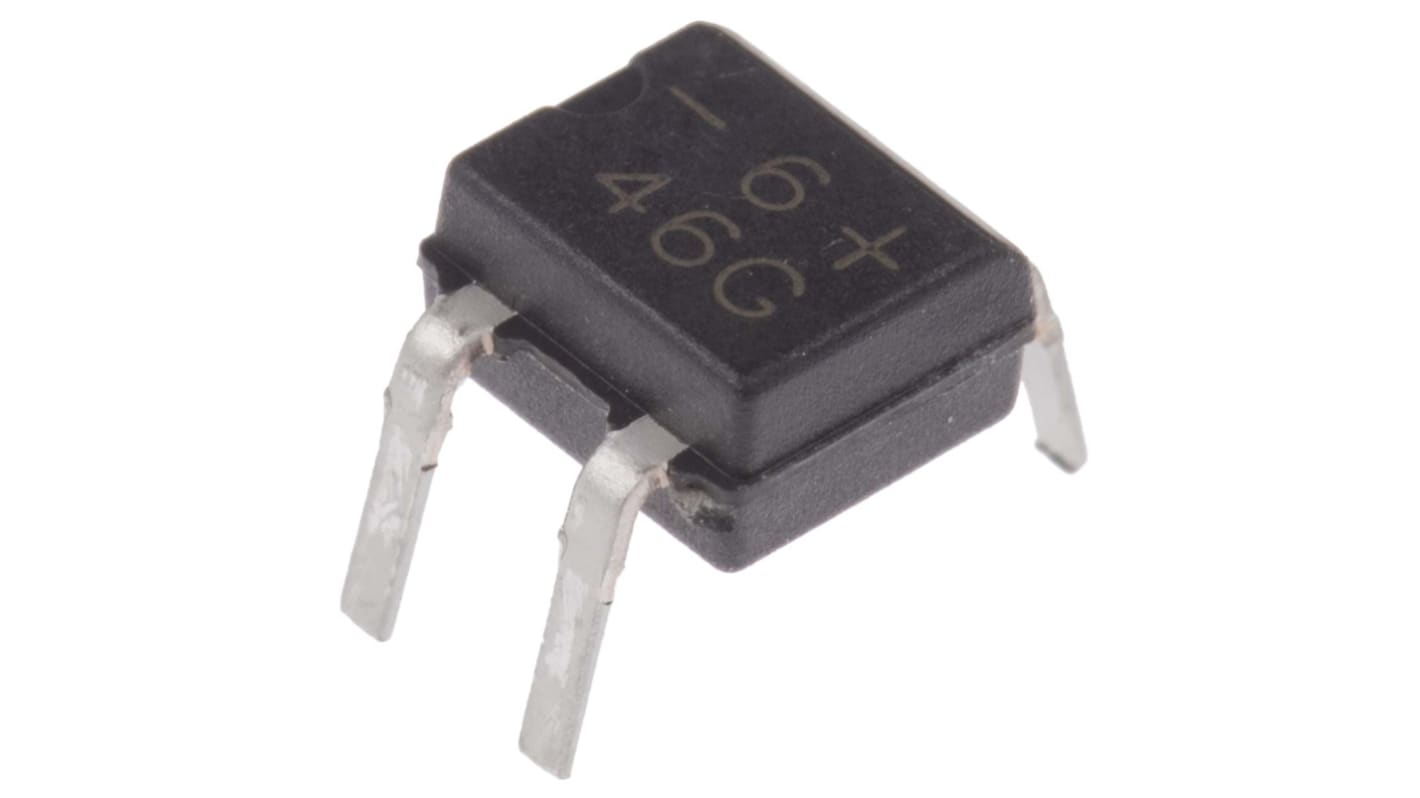

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 800mA, VRRM 600V, MBM, Su foro, 4 Pin
- Codice RS:
- 813-0777
- Codice costruttore:
- MB6M-E3/45
- Costruttore:
- Vishay
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 26/07/2024.
Aggiunto
Prezzo per 1pz in confezione da 25
0,547 €
(IVA esclusa)
0,667 €
(IVA inclusa)
| Unità | Per unità | Per Pack* |
| 25 - 225 | 0,547 € | 13,675 € |
| 250 - 600 | 0,421 € | 10,525 € |
| 625 - 1225 | 0,355 € | 8,875 € |
| 1250 - 2475 | 0,30 € | 7,50 € |
| 2500 + | 0,274 € | 6,85 € |
| *prezzo indicativo | ||
- Codice RS:
- 813-0777
- Codice costruttore:
- MB6M-E3/45
- Costruttore:
- Vishay
Normative
- Paese di origine:
- CN
Dettagli prodotto
Raddrizzatori a ponte per montaggio su circuito stampato, serie MBxM, Vishay Semiconductor
Raddrizzatori a ponte monofase miniaturizzati in vetro passivato
Capacità di sovracorrente alta
Adatti al posizionamento automatico
Piedini di saldatura per montaggio su scheda a circuito stampato tramite foro passante
Capacità di sovracorrente alta
Adatti al posizionamento automatico
Piedini di saldatura per montaggio su scheda a circuito stampato tramite foro passante
Autorizzatori
UL, E54214
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
|---|---|
| Corrente di forward media di picco | 800mA |
| Ponte | Monofase |
| Picco della tensione ripetitiva inversa | 600V |
| Tipo di montaggio | Su foro |
| Tipo di package | MBM |
| Numero pin | 4 |
| Configurazione | Single |
| Corrente di picco su surge non ripetitiva | 35A |
| Massima temperatura operativa | +150 °C |
| Minima temperatura operativa | -55 °C |
| Tensione di forward di picco | 1V |
| Corrente inversa di picco | 100µA |
| Lunghezza | 4.83mm |
| Dimensioni | 4.83 x 4.1 x 2.7mm |
| Altezza | 2.7mm |
| Larghezza | 4.1mm |
