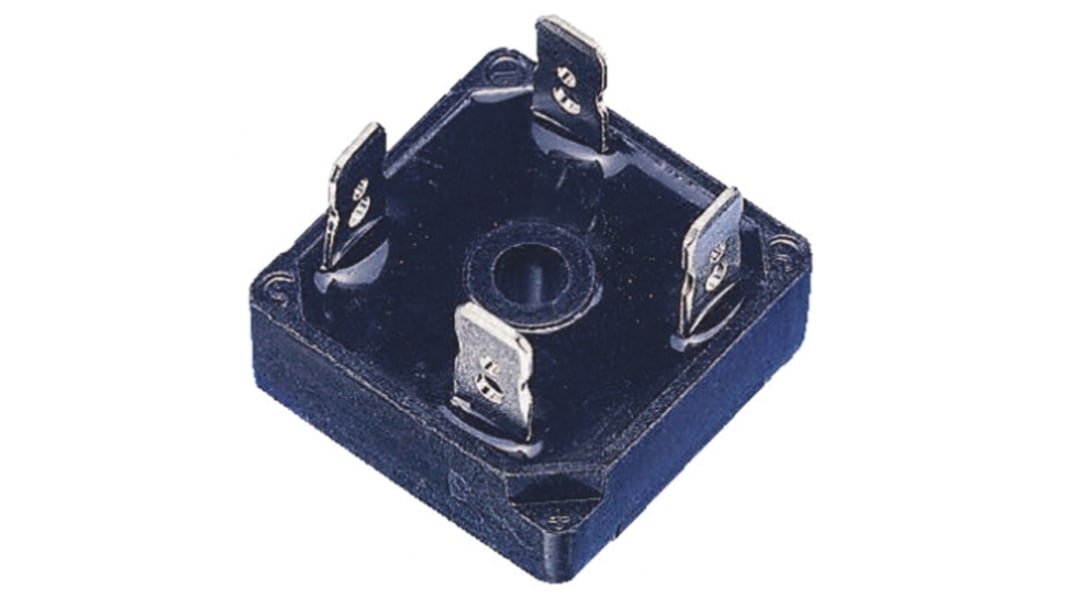

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 25A, VRRM 1000V, D 34 SMD, 4 Pin
- Codice RS:
- 817-2403
- Codice costruttore:
- VS-26MB100A
- Costruttore:
- Vishay
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 21/05/2024.
Aggiunto
Prezzo per Unità
9,38 €
(IVA esclusa)
11,44 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 9 | 9,38 € |
| 10 - 24 | 9,10 € |
| 25 - 49 | 8,92 € |
| 50 - 99 | 8,54 € |
| 100 + | 8,07 € |
- Codice RS:
- 817-2403
- Codice costruttore:
- VS-26MB100A
- Costruttore:
- Vishay
Normative
- Paese di origine:
- IN
Dettagli prodotto
Raddrizzatori a ponte con terminali a pressione, serie VS-MB, Vishay Semiconductor
Moduli di potenza ad alta tensione per raddrizzatori a ponte monofase
Terminali universali a 3 vie: a pressione (a innesto), avvolgenti o da saldare
Contenitore a elevata conduttività termica, isolato elettricamente
Fissaggio su foro centrale
Eccellente rapporto potenza/volume
Terminali universali a 3 vie: a pressione (a innesto), avvolgenti o da saldare
Contenitore a elevata conduttività termica, isolato elettricamente
Fissaggio su foro centrale
Eccellente rapporto potenza/volume
Autorizzatori
Approvazione UL, E300359
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
|---|---|
| Corrente di forward media di picco | 25A |
| Ponte | Monofase |
| Picco della tensione ripetitiva inversa | 1000V |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di package | D 34 |
| Numero pin | 4 |
| Configurazione | Single |
| Corrente di picco su surge non ripetitiva | 420A |
| Massima temperatura operativa | +150 °C |
| Minima temperatura operativa | -55 °C |
| Tensione di forward di picco | 1.25V |
| Corrente inversa di picco | 10µA |
| Lunghezza | 28.5mm |
| Dimensioni | 28.5 x 28.5 x 9.8mm |
| Larghezza | 28.5mm |
| Altezza | 9.8mm |
