- Codice RS:
- 865-1889
- Codice costruttore:
- W04G-E4/51
- Costruttore:
- Vishay
400 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
400 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Cadauno (in un sacchetto da 100)
0,488 €
(IVA esclusa)
0,595 €
(IVA inclusa)
Unità | Per unità | Per Borsa* |
100 - 100 | 0,488 € | 48,80 € |
200 - 400 | 0,439 € | 43,90 € |
500 - 900 | 0,415 € | 41,50 € |
1000 - 2400 | 0,366 € | 36,60 € |
2500 + | 0,322 € | 32,20 € |
*prezzo indicativo |
- Codice RS:
- 865-1889
- Codice costruttore:
- W04G-E4/51
- Costruttore:
- Vishay
Documentazione Tecnica
- W005G, W01G, W02G, W04G, W06G, W08G, W10G, Glass Passivated Single-Phase Bridge Rectifier
- ESD Control Selection Guide V1
- Design Guidelines for Schottky Rectifiers
- Application Note - Fundamentals of Rectifiers
- Application Note - Rectifiers for PFC
- Application Note - Physical Explanation
- Diodes Group Body Marking
- Application Note - High Speed Data Line Protection
- Pad Layouts & Soldering Process
- Application Note - PFC with Ultrafast Diodes
- Application Note - SUPERECTIFIER
Normative
Dettagli prodotto

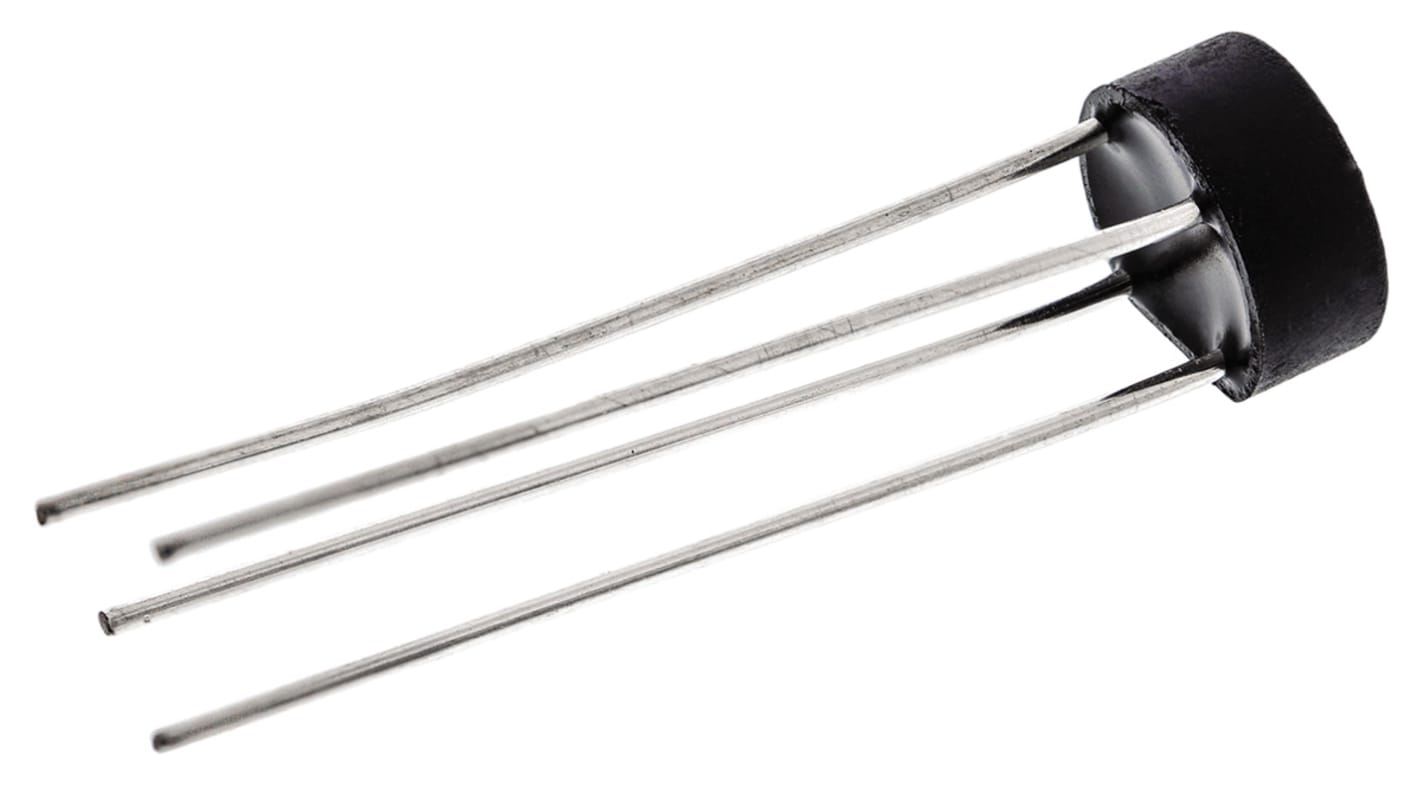

Raddrizzatore a ponte serie WxxG Vishay
• riconoscimento UL, numero file E54214
• Ideale per schede a circuito stampato
• IR Tipico inferiore a 0,1 μA
• elevata rigidità dielettrica del contenitore
• elevata capacità di sovracorrente
• Saldatura a 275 °C per un massimo di 10 secondi in conformità a JESD 22-B106
• categorizzazione Dei Materiali: Per le definizioni di conformità
• Ideale per schede a circuito stampato
• IR Tipico inferiore a 0,1 μA
• elevata rigidità dielettrica del contenitore
• elevata capacità di sovracorrente
• Saldatura a 275 °C per un massimo di 10 secondi in conformità a JESD 22-B106
• categorizzazione Dei Materiali: Per le definizioni di conformità
APPLICAZIONI TIPICHE
Uso generico nella rettifica a onda intera del ponte CA/CC
per alimentazione, adattatore, caricabatterie, segnalatore luminoso acceso
applicazioni per consumatori e elettrodomestici.
Uso generico nella rettifica a onda intera del ponte CA/CC
per alimentazione, adattatore, caricabatterie, segnalatore luminoso acceso
applicazioni per consumatori e elettrodomestici.
DATI MECCANICI
Caso : WOG
Il composto di stampaggio soddisfa il grado di infiammabilità UL 94 V-0
Base P/N-E4 - conforme a RoHS, grado commerciale
Terminali: Conduttori placcati argento, saldabili per
J-STD-002 E JESD22-B102
Polarità : come indicato sul corpo
Caso : WOG
Il composto di stampaggio soddisfa il grado di infiammabilità UL 94 V-0
Base P/N-E4 - conforme a RoHS, grado commerciale
Terminali: Conduttori placcati argento, saldabili per
J-STD-002 E JESD22-B102
Polarità : come indicato sul corpo
Autorizzatori
Approvazione UL, E54214
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
---|---|
Corrente di forward media di picco | 1.5A |
Ponte | Monofase |
Picco della tensione ripetitiva inversa | 400V |
Tipo di montaggio | Su foro |
Tipo di package | WOG |
Numero pin | 4 |
Tecnologia del diodo | Giunzione al silicio |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 50A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -55 °C |
Tensione di forward di picco | 1V |
Corrente inversa di picco | 5µA |
Dimensioni | 9.86 (Dia.) x 5.6mm |
Altezza | 5.6mm |
Diametro | 9.86mm |
