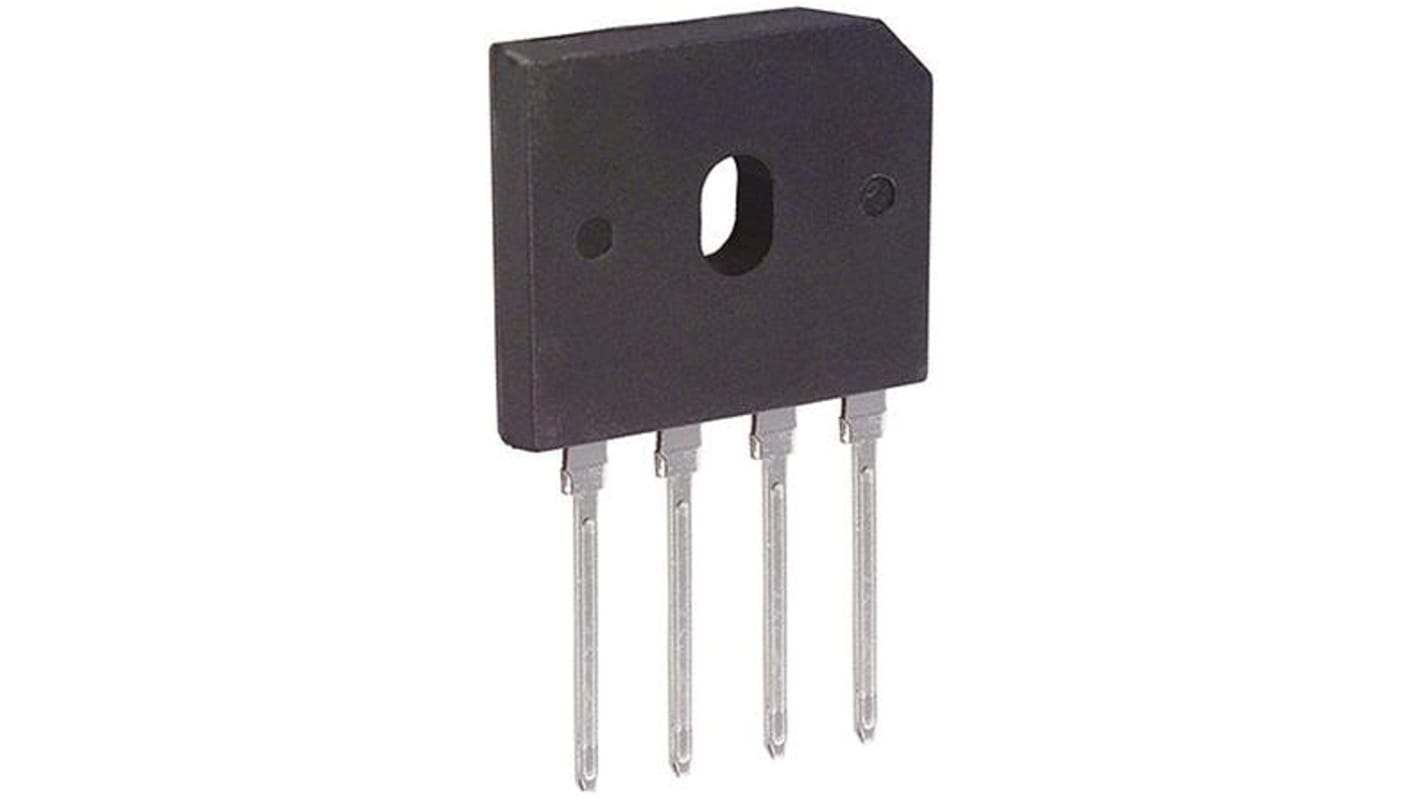

Raddrizzatore a ponte, Monofase, DiodesZetex, Ifwd 10A, VRRM 1000V, GBU, Su foro, 4 Pin
- Codice RS:
- 885-5508
- Codice costruttore:
- GBU1010
- Costruttore:
- DiodesZetex
20 A stock - in consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
Prezzo per 1pz in confezione da 5
1,402 €
(IVA esclusa)
1,71 €
(IVA inclusa)
Unità | Per unità | Per confezione* |
---|---|---|
5 - 45 | 1,402 € | 7,01 € |
50 - 95 | 1,19 € | 5,95 € |
100 - 495 | 1,008 € | 5,04 € |
500 - 995 | 0,938 € | 4,69 € |
1000 + | 0,898 € | 4,49 € |
*prezzo indicativo
- Codice RS:
- 885-5508
- Codice costruttore:
- GBU1010
- Costruttore:
- DiodesZetex
Documentazione Tecnica
Normative
Dettagli prodotto
Montaggio su circuito stampato SIL, serie GBU
Raddrizzatori a ponte serie GBU in contenitore per montaggio su circuito stampato SIL Diodes Inc
Custodia ad alta rigidità dielettrica di 1500 V RMS
Bassa corrente di dispersione inversa
Ideale per la scheda a circuito stampato (PCB)
Bassa corrente di dispersione inversa
Ideale per la scheda a circuito stampato (PCB)
Autorizzatori
UL, E94661
Raddrizzatori a ponte - Diodes Inc
Un raddrizzatore a ponte è una comune applicazione a diodo, usata per convertire una corrente alternata (ca) in ingresso in una corrente continua (cc) in uscita. Un ponte a diodo è una disposizione di quattro diodi in una configurazione di circuito a ponte che fornisce la stessa polarità di uscita per entrambe le polarità di ingresso.
Specifiche
Attributo | Valore |
---|---|
Corrente di forward media di picco | 10A |
Ponte | Monofase |
Picco della tensione ripetitiva inversa | 1000V |
Tipo di montaggio | Su foro |
Tipo di package | GBU |
Numero pin | 4 |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 220A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -55 °C |
Tensione di forward di picco | 1V |
Corrente inversa di picco | 500µA |
Dimensioni | 22.3 x 3.56 x 18.8mm |
Lunghezza | 22.3mm |
Larghezza | 3.56mm |
Altezza | 18.8mm |
Capacità di giunzione | 60pF |
