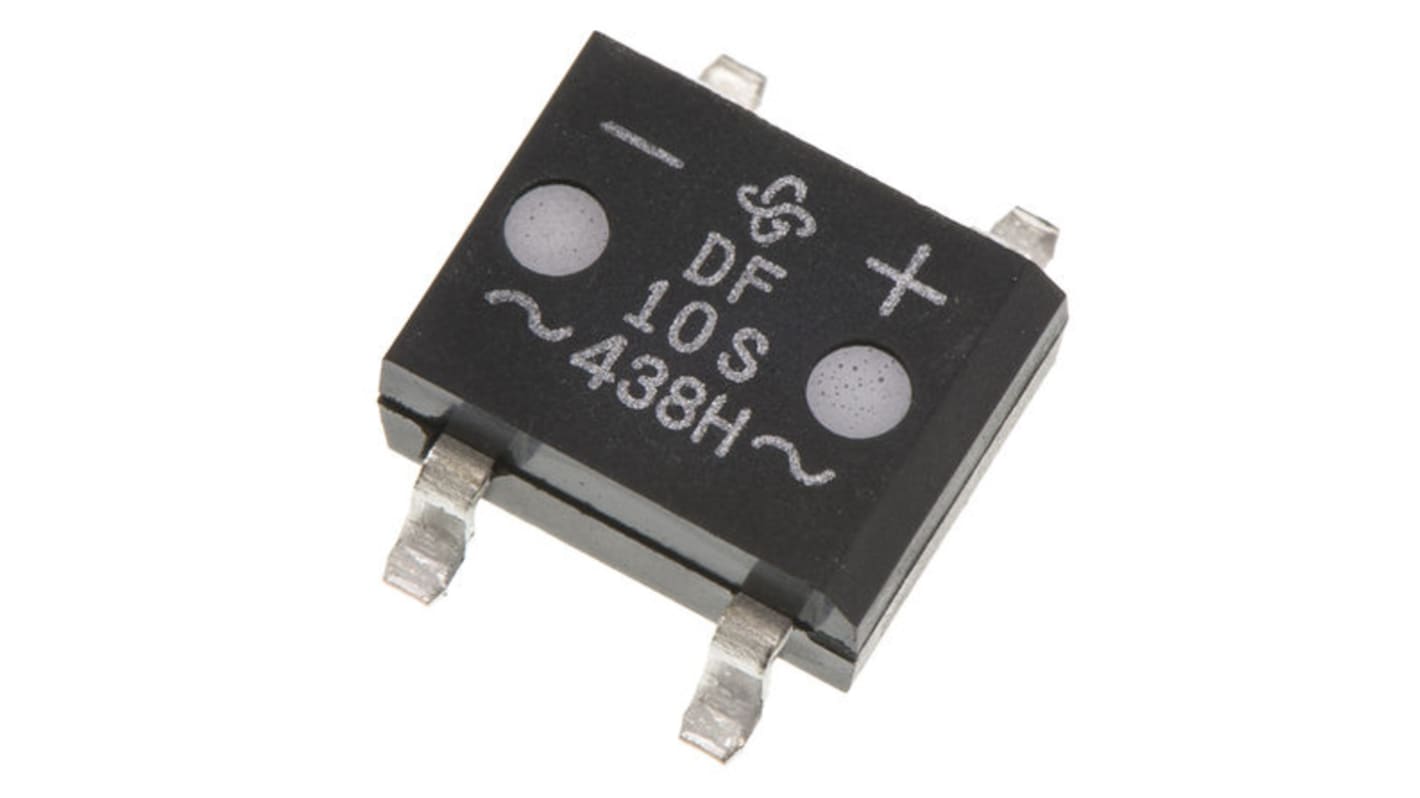

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 1A, VRRM 1000V, DF-S SMD, 4 Pin
- Codice RS:
- 919-0216
- Codice costruttore:
- DF10S-E3/77
- Costruttore:
- Vishay
22500 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità (Su Bobina da 1500)
0,416 €
(IVA esclusa)
0,508 €
(IVA inclusa)
| Unità | Per unità | Per Bobina* |
| 1500 + | 0,416 € | 624,00 € |
| *prezzo indicativo | ||
- Codice RS:
- 919-0216
- Codice costruttore:
- DF10S-E3/77
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Raddrizzatori a ponte per montaggio su superficie del circuito stampato, serie DFxxS, Vishay Semiconductor
Capacità di sovracorrente alta
Inversione di corrente c.c. ridotta
Ideali per il collocamento automatico
Saldatura per rifusione su scheda a circuito stampato
Inversione di corrente c.c. ridotta
Ideali per il collocamento automatico
Saldatura per rifusione su scheda a circuito stampato
Autorizzatori
Registrazione UL E54214
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
|---|---|
| Corrente di forward media di picco | 1A |
| Ponte | Monofase |
| Picco della tensione ripetitiva inversa | 1000V |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di package | DF-S |
| Numero pin | 4 |
| Tecnologia del diodo | Giunzione al silicio |
| Configurazione | Single |
| Corrente di picco su surge non ripetitiva | 50A |
| Massima temperatura operativa | +150 °C |
| Minima temperatura operativa | -55 °C |
| Tensione di forward di picco | 1.1V |
| Corrente inversa di picco | 5µA |
| Dimensioni | 8.51 x 6.5 x 3.3mm |
| Lunghezza | 8.51mm |
| Altezza | 3.3mm |
| Larghezza | 6.5mm |
- Codice RS:
- 919-0216
- Codice costruttore:
- DF10S-E3/77
- Costruttore:
- Vishay
