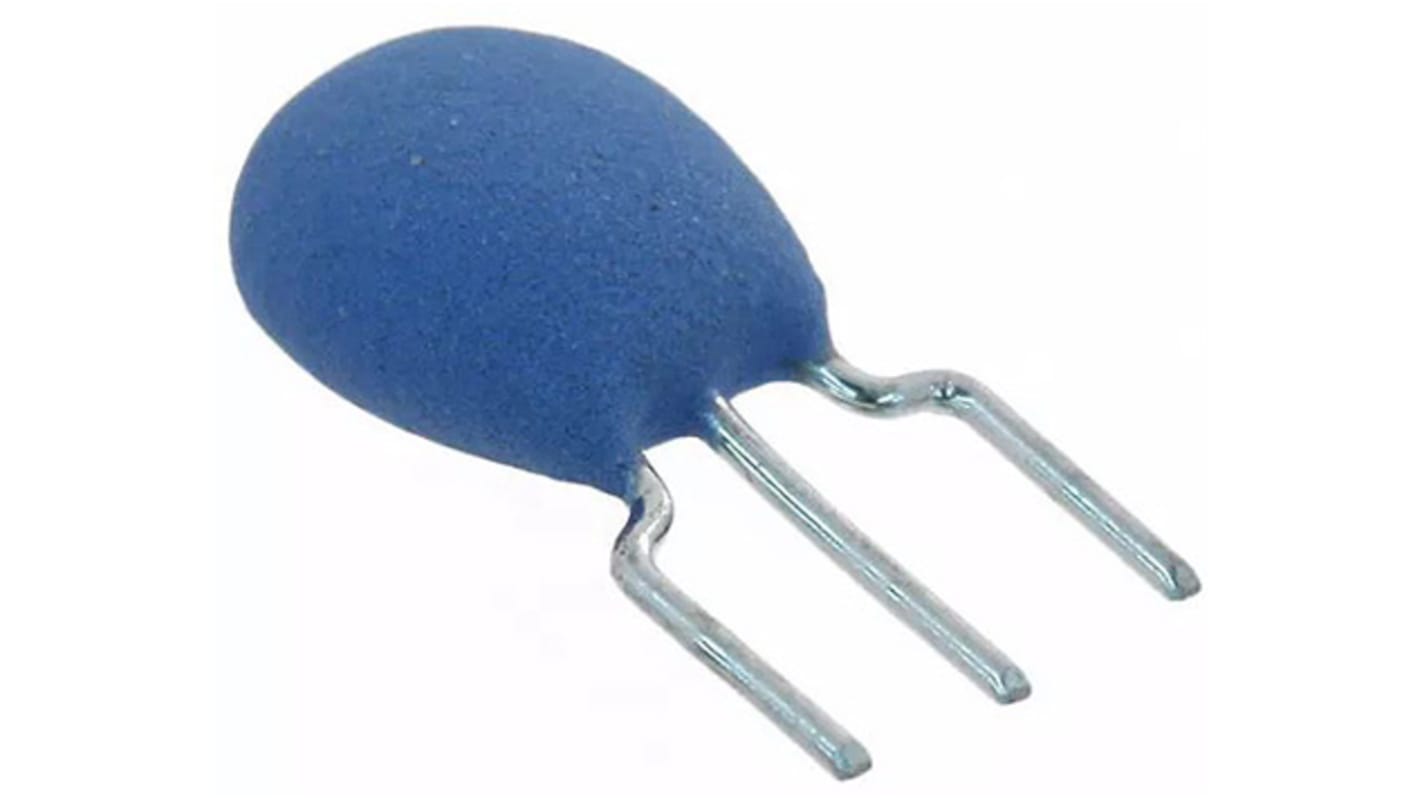

Risonatore di ceramica CSTLS16M0X53-A0, 16MHz, 3 Pin
- Codice RS:
- 106-2884
- Codice costruttore:
- CSTLS16M0X53-A0
- Costruttore:
- Murata
Prodotto discontinuato
- Codice RS:
- 106-2884
- Codice costruttore:
- CSTLS16M0X53-A0
- Costruttore:
- Murata
Documentazione Tecnica
Normative
- Paese di origine:
- JP
Dettagli prodotto
Risonatori in ceramica CSTLS Murata
I risonatori in ceramica CSTLS fanno parte della gamma CERALOCK® di Murata. I dispositivi CSTLS sono dotati di terminali e hanno una tolleranza di frequenza standard per applicazioni industriali e di consumo. Questi risonatori in ceramica sono dotati di condensatori di carico incorporati, il che li rende ideali per i circuiti di oscillazione che non richiedono condensatori di carico esterni. Ciò consente il montaggio ad alta densità, contribuendo a ridurre i costi.
Capacità incorporata
Economico
Affidabile
Stabile su un'ampia gamma di temperature d'esercizio
Leggero e compatto
Resistente agli urti
Economico
Affidabile
Stabile su un'ampia gamma di temperature d'esercizio
Leggero e compatto
Resistente agli urti
Informazioni sull'applicazione del prodotto
Le applicazioni adatte per questi risonatori in ceramica includono oscillatori di clock per microcomputer e microprocessori, attrezzature automatiche per ufficio, unità di controllo remoto e generatori DTMF.
Risonatori
Specifiche
Attributo | Valore |
|---|---|
| Frequenza di risonanza | 16MHz |
| Tolleranza in frequenza | ±0.5% |
| Modi di oscillazione | Terza armonica |
| Capacità del carico | 15pF |
| Resistenza alla risonanza | 50Ω |
| Stabilità di frequenza | ±0,2% |
| Stabilità in frequenza | ±0.2% |
| Tipo di montaggio | Su foro |
| Numero pin | 3 |
| Dimensioni | 5.5 x 3.5 x 6.5mm |
| Altezza | 6.5mm |
| Lunghezza | 5.5mm |
| Temperatura operativa massima | 80°C |
| Larghezza | 3.5mm |
| Temperatura operativa minima | -20°C |
