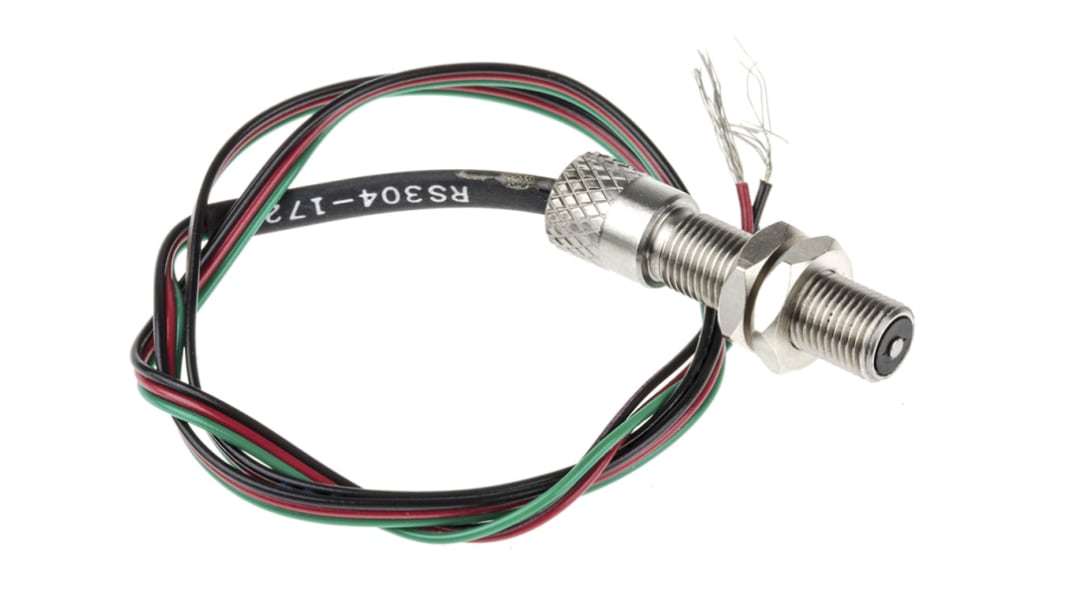

Pickup magnetico RS PRO

Versione "attiva" dell'unità standard con un interruttore a semiconduttore integrato che genera un'uscita digitale, compatibile con la maggioranza e sistemi logici, ogni qualvolta si verifichi un mutamento improvviso del materiale ferroso che passa davanti al polo
I tempi di salita e discesa come anche l'ampiezza dell'impulso di uscita non dipendono dalle caratteristiche e dalla velocità di cambiamento del campo magnetico
L'unità è alloggiata in un involucro di acciaio ed è fornita di due dadi di montaggio
Lungh. (esterna) 30mm, Ø 6,35mm, Filettatura 1/4-40 NS-2A, Lungh. cavo 360mm

la tensione d'uscita per questo trasduttore si riferisce ad una resistenza di carico di 100kΩ con un traferro di 0,005 pollici e un funzionamento a 20kHz. Questi valori si avvicinano al rilevamento con un traferro di 0,13mm su un ingranaggio di 38mm di diametro con 30 denti e ruotante alla velocità di 13.000 giri/min. A condizioni diverse, si ottengono altre uscite che vengono influenzate dalla composizione del materiale dei denti dell'ingranaggio. In condizioni normali le uscite devono essere determinate eseguendo delle prove e tenendo presente i seguenti punti:

l'entrata d'alimentazione del dispositivo non è protetta dalla polarità inversa; un'inversione momentanea dell'alimentazione causa guasti all'unità.

La selezione del rilevatore magnetico consiste essenzialmente nell'abbinare un pick-up ad una marcia (o ad altri target) per fornire la giusta quantità di segnale di ingresso per operare alla velocità minima desiderata. Ogni tipo ha i suoi parametri tecnici unici; pertanto, è essenziale scegliere i sensori adatti al giusto prezzo e qualità.
Siamo orgogliosi di presentare il nostro sensore rilevatore Magneti a marchio RS Pro, che è una parte "attiva" del tipo standard (RS Pro 304-166) ma incorpora un IC per fornire un'uscita digitale compatibile con la maggior parte dei sistemi logici.
I nostri Pickup magnetici richiedono una velocità periferica superiore a 250 mm al secondo per funzionare. I tempi di salita e discesa e l'ampiezza dell'impulso di uscita sono indipendenti dalle caratteristiche e dalla velocità di discontinuità.

Caratteristiche di uscita: Senza discontinuità di fronte alla espansione polare, la tensione di uscita sarà inferiore a 0,15 V. Per ogni discontinuità di fronte al polo viene prodotto un impulso positivo. Per calcolare l'ampiezza dell'impulso di uscita per vari carichi, la seguente formula di relazione è qui per aiutarvi a ottenere questo risultato.

VO = VS X RL / (RL + 5000)
Dove
Vo = ampiezza dell'impulso di uscita (Volt)
VS = tensione di alimentazione (volt, c.c.)
Rl = impedenza di carico (ohm)
5000 = impedenza di uscita approssimativa (ohm)

Pick-up magnetici

I trasduttori magnetici miniaturizzati "pickup" sono adatti per l'uso in un'ampia gamma di applicazioni di rilevamento. Ogni dispositivo risponde al movimento delle parti ferrose oltre il polo all'estremità dell'unità. Sono ampiamente utilizzati in aree quali la regolazione della velocità dei motori, quando si rilevano, ad esempio, i denti su una ruota dentata. Tuttavia, i raccoglitori magnetici possono essere utilizzati per implementare funzioni di feedback e controllo in molti campi. Le applicazioni automobilistiche includono rilevamento dell'angolo di manovella, messa in fase della accensione, sistemi anti-skid e diagnostica. Le applicazioni nel campo delle periferiche dei computer comprendono unità disco, stampanti in linea, punzonatrici/lettori di schede e terminali di stampa. I diagrammi indicano le due modalità di base per l'uso di questi componenti. Si noti in particolare le loro dimensioni ridotte con l'uscita di segnale elevata, che ne consente l'attivazione nei casi in cui non è possibile montare molti sensori convenzionali. Struttura completamente incapsulata per un funzionamento affidabile, ma non destinati all'immersione nei liquidi.

I Pickup magnetici hanno il loro posto per rilevare il passaggio:

• denti su un ingranaggio


• pignone


• ruota della cinghia di distribuzione


• alle teste dei bulloni


• key-ways o altri obiettivi montati sulla macchina in movimento

I sensori magnetici forniscono un'elevata tensione di uscita, il che lo rende ideale per il cablaggio per impieghi pesanti, applicazioni automobilistiche, come ad esempio:

• Motori


• Rilevamento della velocità di rotazione di una parte in movimento

Altri campi del magnete includono le applicazioni militari e di sicurezza, come ad esempio:

• Rilevamento


• Discriminazione e localizzazione di oggetti ferromagnetici e conduttori, navigazione, tracciamento della posizione e sistemi antifurto

RS Pro è il nostro marchio di famiglia da utilizzare e offre un'ampia gamma di prodotti di alta qualità e di valore per supportare i tuoi progetti. Affidabile da ingegneri in tutto il mondo, ogni parte di ogni prodotto RS Pro è sempre sottoposta a test rigorosi in base agli standard industriali più impegnativi. Il sigillo RS Pro è approvato solo se siamo certi della loro eccezionale qualità, il che significa che anche voi potete essere convinti.

Il rilevatore magnetico non è protetto da polarità; qualsiasi inversione momentanea della tensione di alimentazione distrugge il dispositivo.
