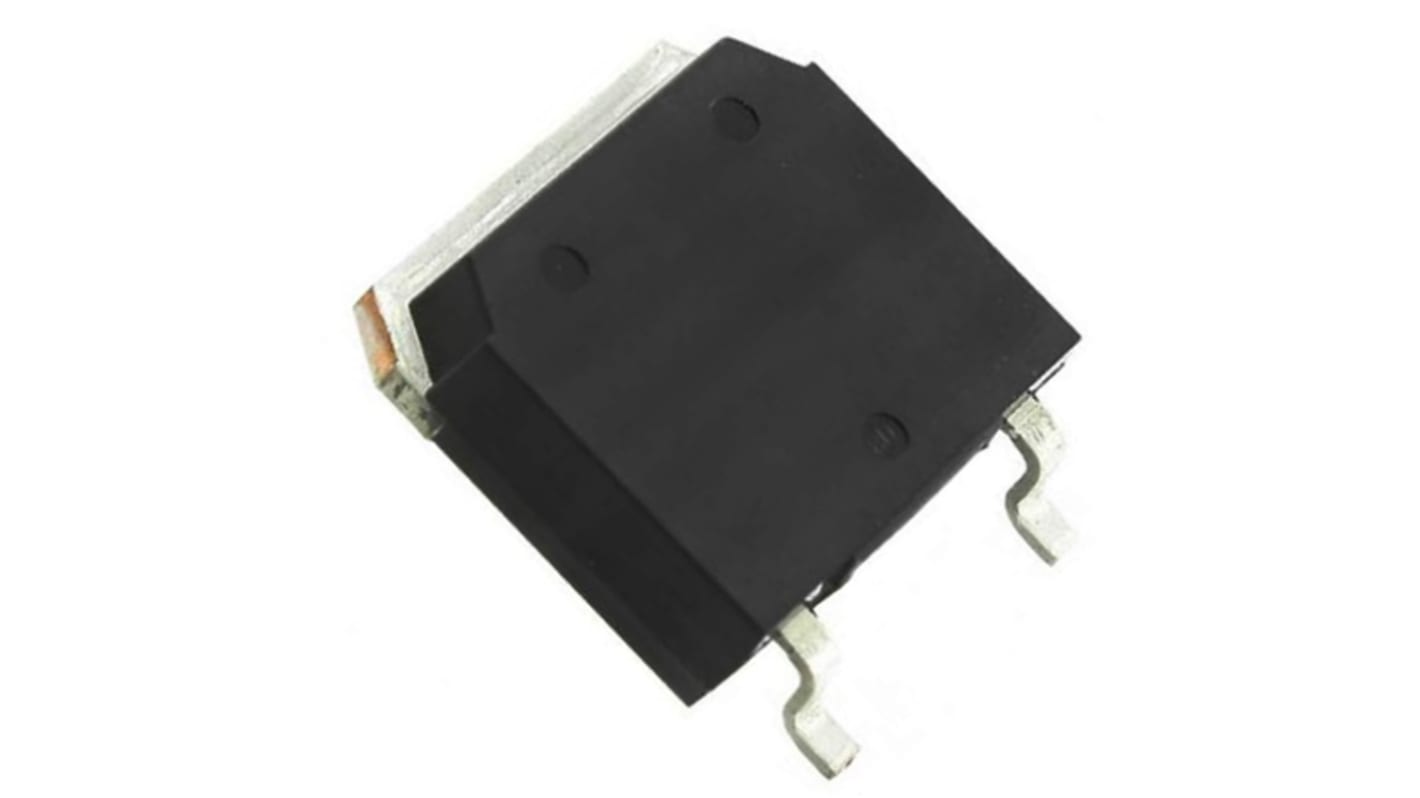

Tiristore (SCR) SCR IXYS, TO-268AA, 3 Pin, 70 A 50 mA, 1200 V 700 A, Foro passante
- Codice RS:
- 135-8284
- Codice costruttore:
- CLA50E1200TC
- Costruttore:
- IXYS
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 135-8284
- Codice costruttore:
- CLA50E1200TC
- Costruttore:
- IXYS
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | IXYS | |
| Tipo prodotto | Tiristore (SCR) | |
| Corrente nominale media di on-state Irms | 70A | |
| Tipo di tiristore | SCR | |
| Tipo di package | TO-268AA | |
| Picco di tensione inversa ripetitiva VDRM | 1200V | |
| Corrente nominale di sovratensione | 700A | |
| Tipo montaggio | Foro passante | |
| Corrente massima di attivazione del gate Igt | 50mA | |
| Numero pin | 3 | |
| Minima temperatura operativa | -40°C | |
| Tensione massima di attivazione del gate Vgt | 1.6V | |
| Corrente massima di mantenimento Ih | 100mA | |
| Temperatura massima di funzionamento | 125°C | |
| Standard/Approvazioni | Epoxy meets UL 94V-0, IEC 60747, RoHS | |
| Tensione on-state di picco | 1.65V | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio IXYS | ||
Tipo prodotto Tiristore (SCR) | ||
Corrente nominale media di on-state Irms 70A | ||
Tipo di tiristore SCR | ||
Tipo di package TO-268AA | ||
Picco di tensione inversa ripetitiva VDRM 1200V | ||
Corrente nominale di sovratensione 700A | ||
Tipo montaggio Foro passante | ||
Corrente massima di attivazione del gate Igt 50mA | ||
Numero pin 3 | ||
Minima temperatura operativa -40°C | ||
Tensione massima di attivazione del gate Vgt 1.6V | ||
Corrente massima di mantenimento Ih 100mA | ||
Temperatura massima di funzionamento 125°C | ||
Standard/Approvazioni Epoxy meets UL 94V-0, IEC 60747, RoHS | ||
Tensione on-state di picco 1.65V | ||
Standard automobilistico No | ||
Tiristori singoli serie CLAxxE 1200
Una gamma di tiristori a foro passante per montaggio su circuito stampato (SCR) separati di IXYS. Questi dispositivi con un’elevata efficienza di 1200 V sono disponibili con vari tipi di contenitore e correnti nominali. Sono adatti per numerose applicazioni, tra cui il controllo di motori in c.a. e c.c., controllo di illuminazione e riscaldamento e inverter di potenza.
Tiristori - IXYS
Un tiristore è un dispositivo semiconduttore a stato solido con quattro strati di materiali di tipo N e P alternati. Agiscono come interruttori bistabili, conducono quando il gate riceve una corrente di trigger e continuano a condurre mentre sono attraversati dalla corrente. Il termine tiristore è sinonimo di raddrizzatore controllato al silicio, o SCR (Silicon-Controlled Rectifier).
Moduli incapsulati con piastra di base isolata elettricamente. Adatti per applicazioni quali caricabatterie, saldatrici e impianti di laminatura, alimentatori con regolazione e circuiti di controllo di temperatura e velocità.
