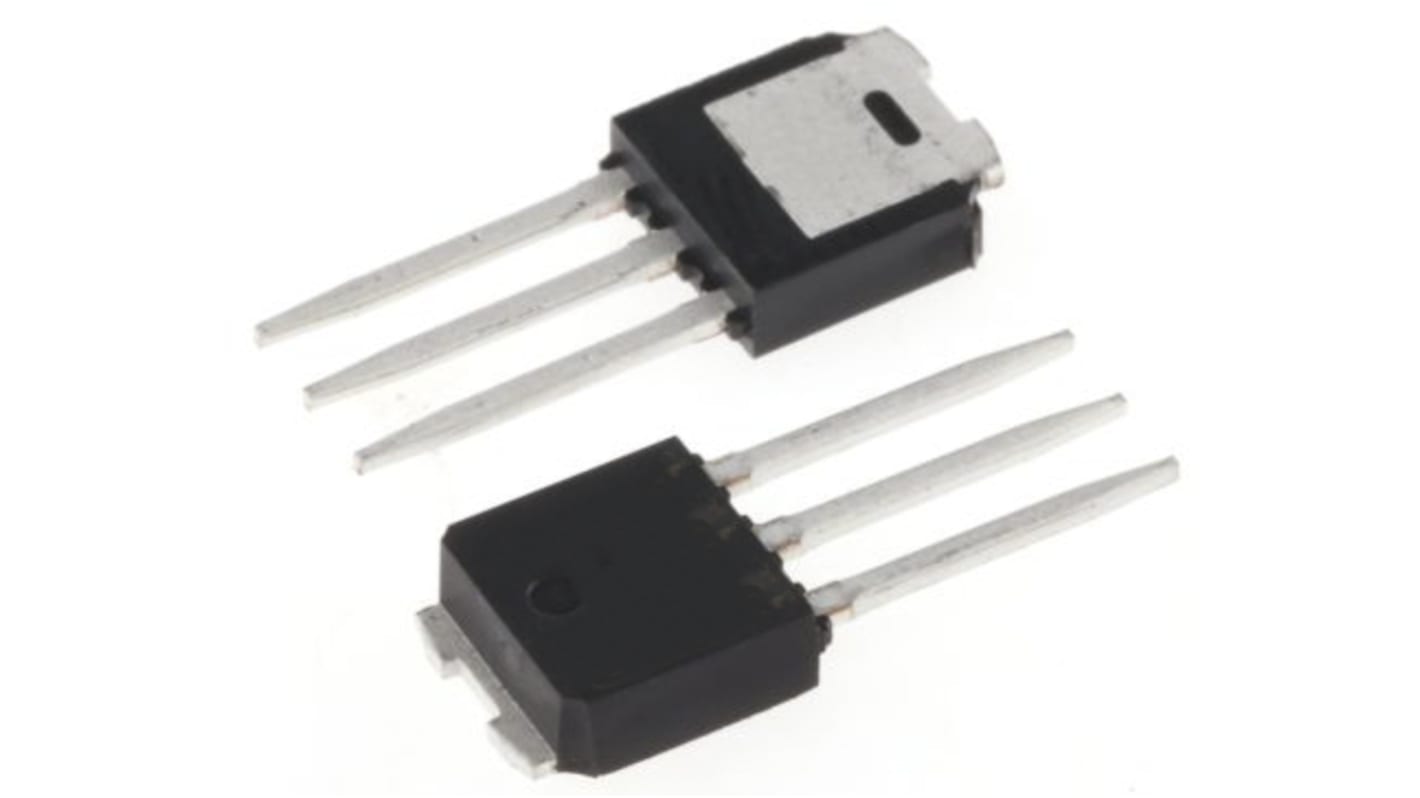

Transistor bipolare onsemi MJD44H11-1G, 4 Pin NPN, TO-252, 8 A, 80 V cc, Superficie
- Codice RS:
- 184-4311
- Codice costruttore:
- MJD44H11-1G
- Costruttore:
- onsemi
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 tubo da 75 unità*
33,30 €
(IVA esclusa)
40,65 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Temporaneamente esaurito
- Spedizione a partire dal 15 marzo 2027
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per Tubo* |
|---|---|---|
| 75 - 675 | 0,444 € | 33,30 € |
| 750 - 1425 | 0,385 € | 28,88 € |
| 1500 + | 0,376 € | 28,20 € |
*prezzo indicativo
- Codice RS:
- 184-4311
- Codice costruttore:
- MJD44H11-1G
- Costruttore:
- onsemi
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | onsemi | |
| Tipo prodotto | Transistor bipolare | |
| Corrente CC massima collettore Idc | 8A | |
| Tensione massima emettitore del collettore Vceo | 80V cc | |
| Tipo di package | TO-252 | |
| Tipo montaggio | Superficie | |
| Configurazione transistor | Singolo | |
| Polarità transistor | NPN | |
| Tensione massima base emettitore VBEO | 5V cc | |
| Minima temperatura operativa | -55°C | |
| Frequenza transizione massima ft | 1MHz | |
| Guadagno minimo di corrente CC hFE | 40 | |
| Dissipazione di potenza massima Pd | 20W | |
| Numero pin | 4 | |
| Temperatura massima di funzionamento | 150°C | |
| Serie | MJD44H11 | |
| Altezza | 2.38mm | |
| Lunghezza | 6.73mm | |
| Standard/Approvazioni | No | |
| Standard automobilistico | AEC-Q101 | |
| Seleziona tutto | ||
|---|---|---|
Marchio onsemi | ||
Tipo prodotto Transistor bipolare | ||
Corrente CC massima collettore Idc 8A | ||
Tensione massima emettitore del collettore Vceo 80V cc | ||
Tipo di package TO-252 | ||
Tipo montaggio Superficie | ||
Configurazione transistor Singolo | ||
Polarità transistor NPN | ||
Tensione massima base emettitore VBEO 5V cc | ||
Minima temperatura operativa -55°C | ||
Frequenza transizione massima ft 1MHz | ||
Guadagno minimo di corrente CC hFE 40 | ||
Dissipazione di potenza massima Pd 20W | ||
Numero pin 4 | ||
Temperatura massima di funzionamento 150°C | ||
Serie MJD44H11 | ||
Altezza 2.38mm | ||
Lunghezza 6.73mm | ||
Standard/Approvazioni No | ||
Standard automobilistico AEC-Q101 | ||
- Paese di origine:
- MY
Il transistore bipolare di potenza è progettato per l'uscita di potenza e commutazione di uso generale o stadi pilota in applicazioni quali regolatori switching, convertitori e amplificatori di potenza.
Piombo per applicazione su superficie in manicotti in plastica (senza suffisso)
Versione con cavo diritto in manicotti in plastica ("-1" Suffix)
Versione con connettore in nastro e bobina da 16 mm per montaggio superficiale ("suffisso T4")
Simile elettricamente alla popolare serie D44H/D45H.
Tensione di saturazione emettitore collettore basso VCE(sat) = 1,0 Volt Max @ 8,0 Ampere
Velocità di commutazione elevate
Coppie complementari Semplificano i disegni
Questi dispositivi sono esenti da Pb-Free
