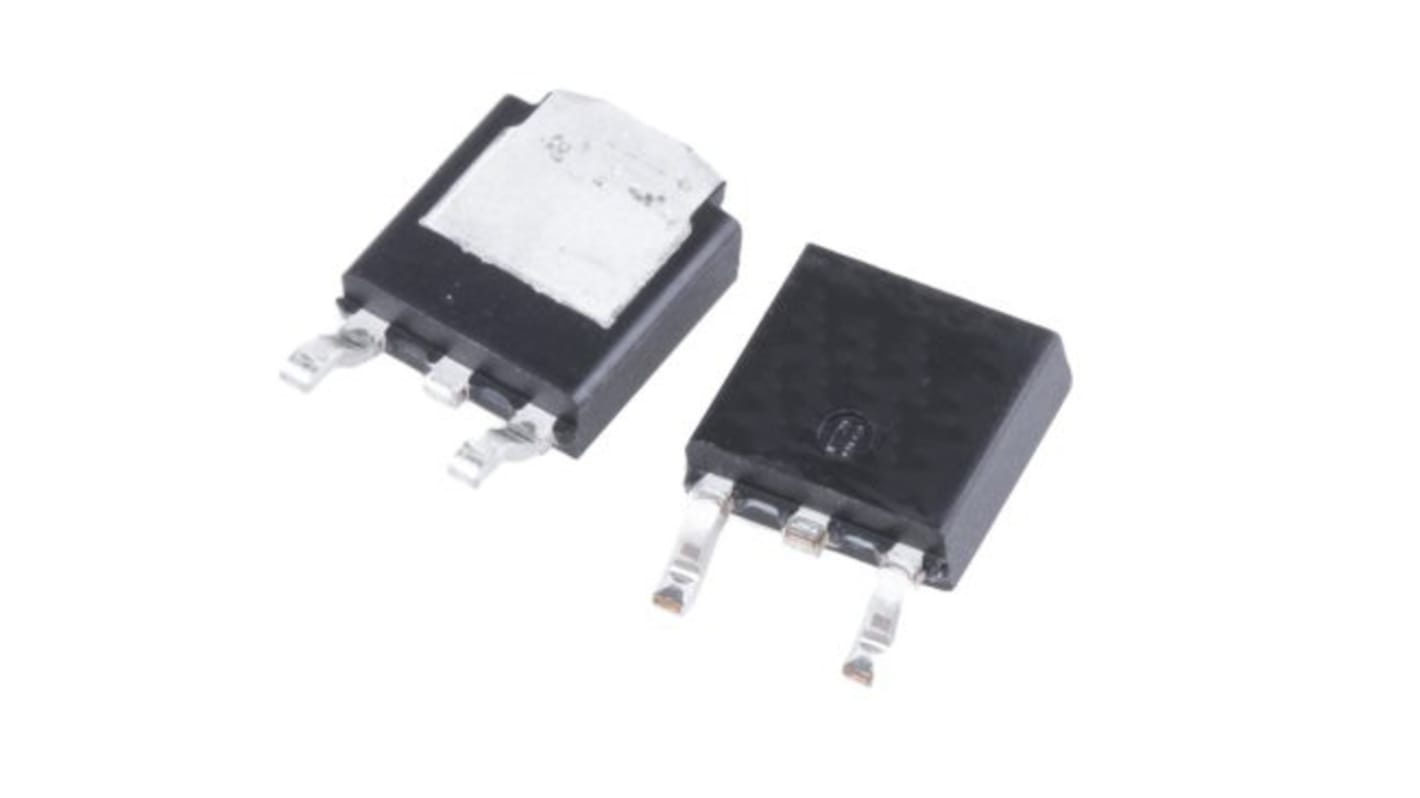

Transistor onsemi NJVMJD44H11G, 3 Pin NPN, TO-252, 8 A, 80 V cc, Superficie
- Codice RS:
- 186-8169
- Codice costruttore:
- NJVMJD44H11G
- Costruttore:
- onsemi
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 186-8169
- Codice costruttore:
- NJVMJD44H11G
- Costruttore:
- onsemi
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | onsemi | |
| Tipo prodotto | Transistor | |
| Corrente CC massima collettore Idc | 8A | |
| Tensione massima emettitore del collettore Vceo | 80V cc | |
| Tipo di package | TO-252 | |
| Tipo montaggio | Superficie | |
| Configurazione transistor | Singolo | |
| Tensione massima base del collettore VCBO | 10V | |
| Tensione massima base emettitore VBEO | 5V cc | |
| Minima temperatura operativa | -55°C | |
| Polarità transistor | NPN | |
| Dissipazione di potenza massima Pd | 20W | |
| Frequenza transizione massima ft | 20MHz | |
| Guadagno minimo di corrente CC hFE | 40 | |
| Numero pin | 3 | |
| Temperatura massima di funzionamento | 150°C | |
| Serie | NJVMJD44H11 | |
| Altezza | 2.38mm | |
| Lunghezza | 6.73mm | |
| Standard/Approvazioni | No | |
| Larghezza | 6.22mm | |
| Standard automobilistico | AEC-Q101 | |
| Seleziona tutto | ||
|---|---|---|
Marchio onsemi | ||
Tipo prodotto Transistor | ||
Corrente CC massima collettore Idc 8A | ||
Tensione massima emettitore del collettore Vceo 80V cc | ||
Tipo di package TO-252 | ||
Tipo montaggio Superficie | ||
Configurazione transistor Singolo | ||
Tensione massima base del collettore VCBO 10V | ||
Tensione massima base emettitore VBEO 5V cc | ||
Minima temperatura operativa -55°C | ||
Polarità transistor NPN | ||
Dissipazione di potenza massima Pd 20W | ||
Frequenza transizione massima ft 20MHz | ||
Guadagno minimo di corrente CC hFE 40 | ||
Numero pin 3 | ||
Temperatura massima di funzionamento 150°C | ||
Serie NJVMJD44H11 | ||
Altezza 2.38mm | ||
Lunghezza 6.73mm | ||
Standard/Approvazioni No | ||
Larghezza 6.22mm | ||
Standard automobilistico AEC-Q101 | ||
- Paese di origine:
- VN
Il transistor di potenza bipolare è progettato per impieghi generali di alimentazione e uscita di commutazione o fasi di pilotaggio in applicazioni come regolatori di commutazione, convertitori e amplificatori di potenza.
Piombo sagomato per applicazioni di montaggio superficiale in guaine in plastica (senza suffisso)
Versione con cavo diritto in guaine in plastica ("suffisso -1")
Versione sagomata in nastro e bobina da 16 mm per montaggio superficiale ("suffisso T4")
Elettricamente simile alla serie D44H/D45H
Bassa tensione di saturazione dell'emettitore collettore VCE(sat) = 1,0 V max a 8,0 A
Velocità di commutazione rapide
Le coppie complementari semplificano i progetti
Prefisso NJV per applicazioni automobilistiche e altre applicazioni che richiedono requisiti di modifica del sito e del controllo unici, in grado di PPAP
Questi dispositivi sono privi di piombo
