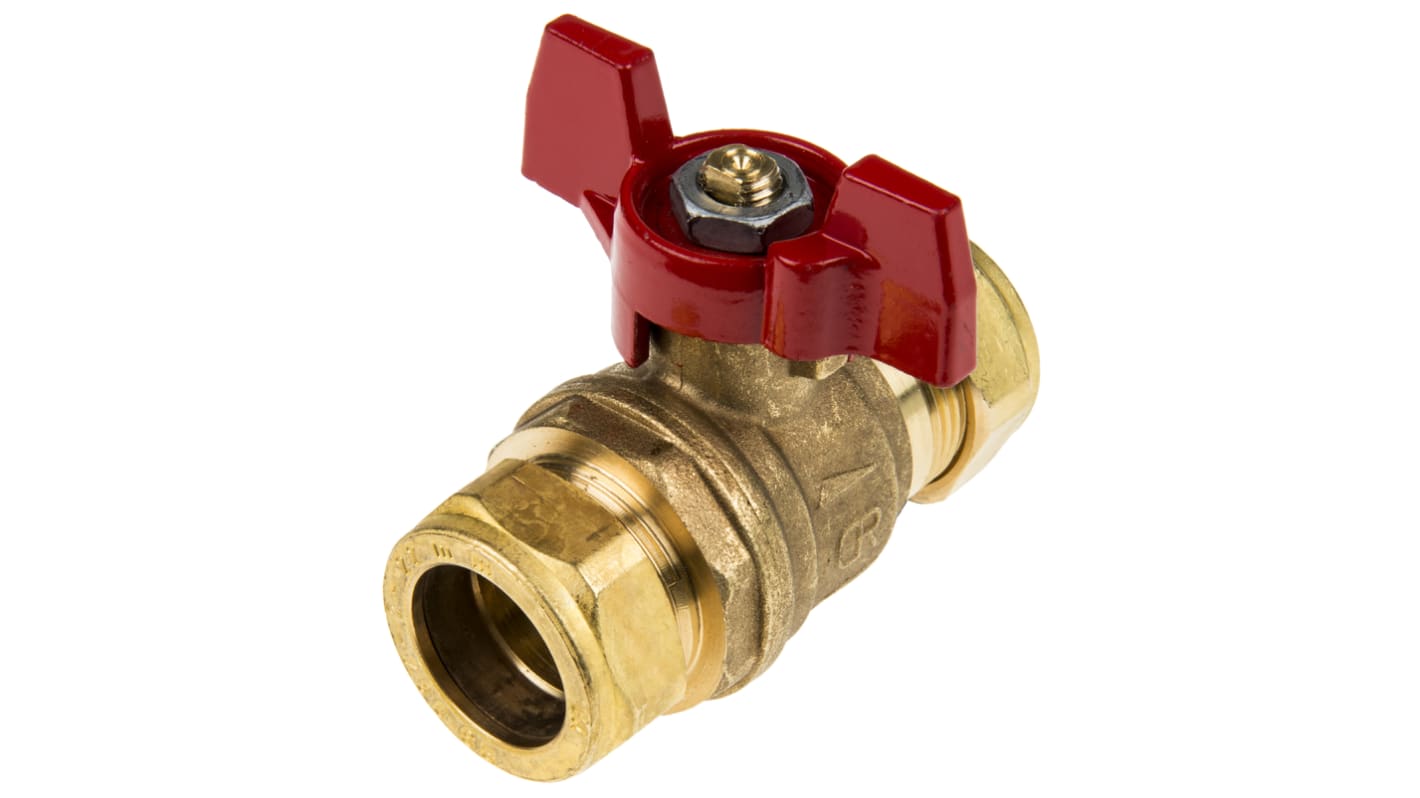

Valvola a sfera in Ottone RS PRO, 22mm

Le valvole a sfera manuali a un quarto di giro RS Pro sono dotate di un sistema di tenuta doppio che consente l'azionamento della valvola in entrambe le direzioni, semplificando l'installazione. Le valvole a sfera manuali sono utilizzate per azionare le valvole di arresto che controllano il flusso e la pressione dell'acqua. Senza parti mobili metallo-metallo e una sfera cromata, le valvole manuali RS Pro forniscono una semplice funzionalità di arresto per un'ampia gamma di applicazioni, come acqua potabile, acqua e impianti idraulici. La leva di rotazione manuale può essere azionata in entrambe le direzioni e le caratteristiche indicano le frecce per mostrare chiaramente la posizione della sfera e il flusso del mezzo all'interno della valvola. Adatto per servizi idrici domestici, impianti di riscaldamento e condizionamento d'aria e impianti ad aria compressa.

Progettato specificamente per ridurre il rischio e la velocità di dezincificazione in aree di acqua dura o dove l'acidità o l'alcalinità dell'acqua è elevata. Queste valvole a sfera sono realizzate in ottone antidezincificazione, o ottone DZR, che fornisce un'eccezionale resistenza alla corrosione.

Le valvole a sfera possono essere utilizzate per aria, gas, acqua, vapore, prodotti chimici, prodotti petrolchimici, ecc. queste valvole sono semplici da usare, è possibile spostare il manico di un quarto di giro per aprire o chiudere la valvola.

RS Pro offre un'ampia gamma di valvole a sfera in ottone per il controllo del flusso che possono gestire varie pressioni e temperature elevate.

Disponibili in varie misure e tipi di manici:
486-293 - alesaggio ridotto in ottone a 2 vie, valvola a sfera con maniglia a leva, 15 mm
486-299 - foro ridotto in ottone a 2 vie, valvola a sfera con impugnatura a T, 15 mm
486-306 - valvola a sfera con maniglia a leva ad alta pressione in ottone a 2 vie, 22 mm
486-378 - manuale in ottone a 2 vie, valvola a sfera con impugnatura a T, 22 mm
486-344 - valvola a sfera con maniglia a leva ad alta pressione in ottone a 2 vie, 28 mm
486-300 - valvola a sfera con impugnatura a T in ottone ad alta pressione a 2 vie, 28 mm

La sfera in ottone cromato garantisce una lunga durata
Tipo di collegamento con raccordo a compressione
L'impugnatura indica in modo chiaro la posizione della sfera
Corsa bloccabile sul corpo valvola per eliminare la pressione sullo stelo
Il sistema a doppia tenuta consente di azionare la valvola in qualsiasi direzione
Assenza di contatto tra parti mobili in metallo
Nessuna manutenzione richiesta
Test di laboratorio per resistenza alla dezincificazione ISO 6509
Temperatura d'esercizio: da -20 °C (-4 °F)/+120 °C (+250 °F)
Pressione di esercizio: 16 bar (230 PSI)

Le valvole a sfera a un quarto di giro manuali sono disponibili in varie misure per soddisfare un'ampia gamma di applicazioni. Sono dotati di una leva manuale e possono essere realizzati in ottone, acciaio inox e plastica. Le valvole a sfera sono comuni in quanto sono affidabili e Durable e, allo stesso tempo, si chiudono in modo sicuro per lunghi periodi, il che le rende adatte per le applicazioni di arresto e controllo.

Le applicazioni includono:
Sistemi di riscaldamento
Trattamento dell'acqua
Controllo del flusso del liquido

Come funziona una valvola a sfera manuale?
Una valvola a sfera è un tipo di valvola di arresto che controlla il flusso di liquidi o gas mediante la sua sfera rotante. La valvola è aperta quando il foro della sfera è in linea con il flusso e chiusa quando la sfera viene ruotata di un quarto di giro (90 gradi) dalla leva della valvola.

Qual è la differenza tra le valvole a sfera a foro pieno e a foro ridotto?
Una valvola a sfera a foro pieno (nota anche come porta completa) è dotata di una sfera sovradimensionata in modo che il foro nella sfera sia della stessa dimensione della tubazione, con conseguente perdita di attrito dell'amante. In altre parole, il diametro del foro ha lo stesso diametro interno del tubo. Una valvola a foro ridotto ha un diametro interno inferiore rispetto al diametro interno della tubazione su cui è montata.

Le approvazioni si riferiscono solo a configurazioni specifiche

Il congelamento del liquido nell'installazione può apportare seri danni alla valvola

WRAS (Regno Unito)
KIWA-Swedcert (Svezia)
GOST-R (Russia)
Expert Conclusion (Russia)
EAC Conforming (Russia)
UkrSepro (Ukraine)
Conformità RoHS

WRc

BS 864/2
