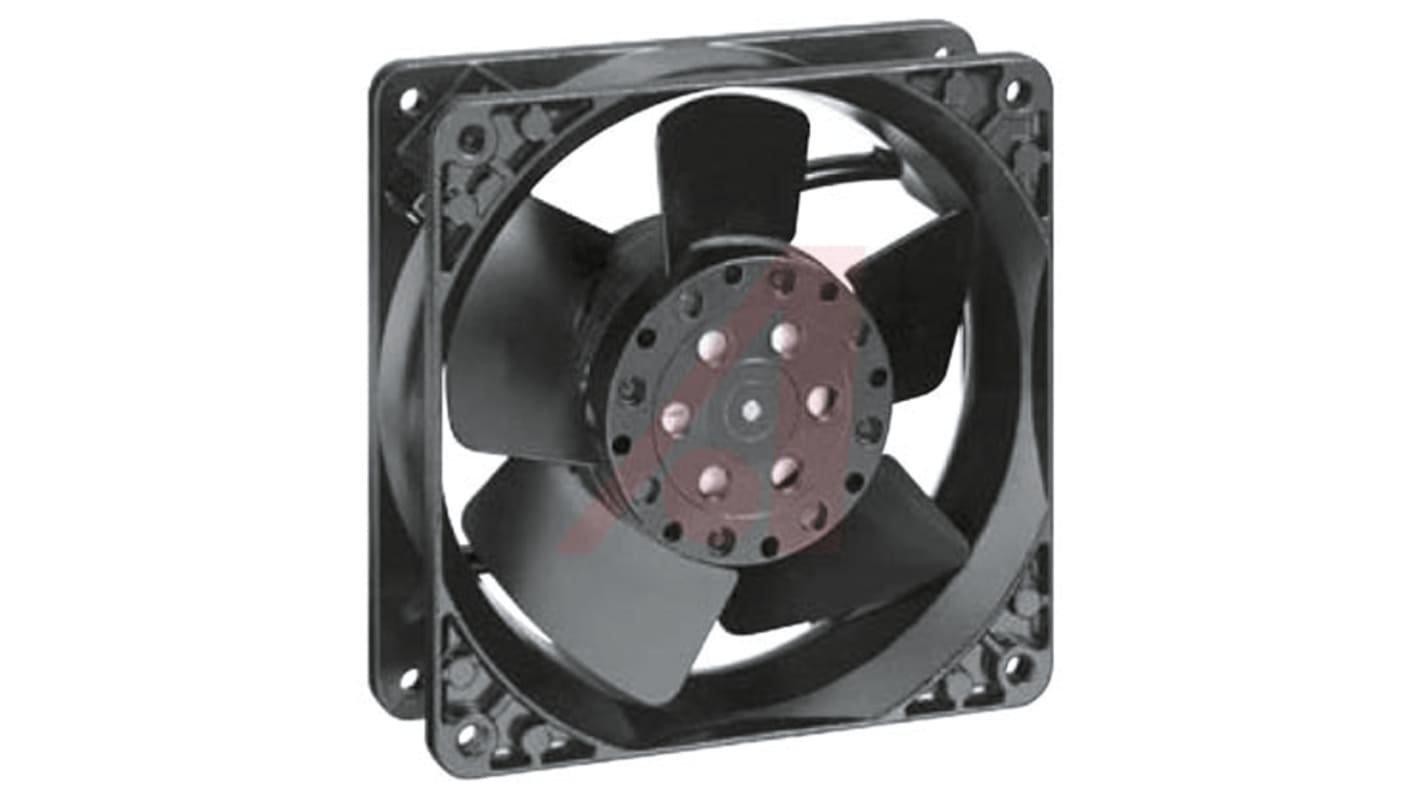

Ventola assiale in c.a. ebm-papst 4000, 180m³/h, 115 V c.a., 119 x 119 x 38mm
- Codice RS:
- 825-6655
- Codice costruttore:
- 4606X
- Costruttore:
- ebm-papst
31 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
67,48 €
(IVA esclusa)
82,33 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 - 4 | 67,48 € |
5 - 9 | 62,08 € |
10 - 24 | 59,38 € |
25 - 49 | 55,33 € |
50 + | 48,59 € |
- Codice RS:
- 825-6655
- Codice costruttore:
- 4606X
- Costruttore:
- ebm-papst
Documentazione Tecnica
Normative
Dettagli prodotto
Ventilatori assiali c.a. compatti serie 4000 X ebm-papst
Che cos'è un ventilatore assiale c.a.?
I ventilatori assiali c.a. vengono utilizzati quando non è disponibile la tensione c.c. e sono progettati per generare un flusso d'aria di portata elevata e pressione media. I ventilatori assiali sono dotati di una girante circondata da pale che funziona in modo analogo a un'elica. Il motore del ventilatore è integrato nel mozzo della girante per fornire un'unità ventola compatta. La girante aspira l'aria in senso assiale, parallelamente all'albero motore rotante e spinge l'aria all'esterno nella stessa direzione. Il ventilatore assiale è circondato da un contenitore a flangia con fori di montaggio che consentono di montarlo all'interno dell'apparecchiatura.
Motore con rotore esterno
A differenza dei tradizionali motori con rotore interno dove l'albero rotante è circondato da bobine elettromagnetiche i ventilatori ebm-papst sono provvisti di motore con rotore esterno. In un motore con rotore esterno le bobine magnetiche sono incassate all'interno di una calotta rotante. Il vantaggio di questa struttura è che i motori con rotore esterno hanno dimensioni più compatte, funzionano in modo più efficiente e sono meno soggetti a surriscaldamento rispetto ai motori con rotore interno
Progettati da esperti del settore
Le giranti per ventilatori e il contenitore interno dei ventilatori assiali c.a. compatti ebm-papst sono abilmente progettati utilizzando un software per computer all'avanguardia. Le lame sono caratterizzate da una forma aerodinamica e sono bilanciate dinamicamente su due livelli per garantire prestazioni ottimali. L'uscita dell'aria e le prestazioni del motore sono perfettamente bilanciate con le dimensioni del ventilatore e questo determina una bassa rumorosità, anche a una contropressione elevata.
Vantaggi e caratteristiche principali dei ventilatori EBM-Papst serie 4000 X
• Motore del ventilatore integrato nel mozzo della girante per formare un'unità ventola compatta
• Motore a polo schermato con rotore esterno
• Design compatto 119 x 119 mm con una profondità di installazione ridotta di 38 mm
• Abilmente progettati per la massima efficienza e prestazioni
• Pale aerodinamiche per livelli di rumorosità bassi e maggiore efficienza
• Scelta di cuscinetti tra cui cuscinetti a manicotto Sintec PAPST per bassa rumorosità e bassa sensibilità agli urti
• Contenitori a flangia con fori di montaggio da 4 x 3.7 mm per l'installazione nell'apparecchiatura
• Contenitore in lega pressofusa per una struttura robusta
• Grado di protezione IP20
• Protezione dal sovraccarico grazie all'impedenza protetta
• Lunga durata utile
• Motore a polo schermato con rotore esterno
• Design compatto 119 x 119 mm con una profondità di installazione ridotta di 38 mm
• Abilmente progettati per la massima efficienza e prestazioni
• Pale aerodinamiche per livelli di rumorosità bassi e maggiore efficienza
• Scelta di cuscinetti tra cui cuscinetti a manicotto Sintec PAPST per bassa rumorosità e bassa sensibilità agli urti
• Contenitori a flangia con fori di montaggio da 4 x 3.7 mm per l'installazione nell'apparecchiatura
• Contenitore in lega pressofusa per una struttura robusta
• Grado di protezione IP20
• Protezione dal sovraccarico grazie all'impedenza protetta
• Lunga durata utile
Caratteristiche dei contenitori
I contenitori di questi ventilatori assiali c.a. compatti sono dotati di alette di messa a terra con filettature M4 e UNC. Fori con diametro di 4 x 3,7 mm nella flangia di montaggio intorno consentono il montaggio del ventilatore su entrambi i lati
Come posso collegare il ventilatore?
Quali accessori sono disponibili?
• Griglie protettive per le mani: le griglie protettive per le mani di questi ventilatori possono essere acquistate separatamente (vedere i codici 101-8096, 512-581, 826-1357, 826-1354 e 826-1363).
• Protezione del ventilatore con filtro: codici 482-207 e 482-140
• Cinghia di montaggio filtro per ventilatore: codice 826-1398
• Clip vite di montaggio: codice 482-203
• Protezione del ventilatore con filtro: codici 482-207 e 482-140
• Cinghia di montaggio filtro per ventilatore: codice 826-1398
• Clip vite di montaggio: codice 482-203
Kit ventola
Versioni a risparmio energetico
Applicazioni
Questi ventilatori assiali c.a. compatti sono progettati per lo scambio di aria calda o fredda in un'ampia gamma di dispositivi e sistemi. Le applicazioni includono i seguenti componenti:
• Settore della ristorazione
• Elettrodomestici
• Contenitori
• Ventilatori, motori e pompe
• Riscaldamento e ventilazione
• Unità industriali
• Strumentazione
• Illuminazione
• Macchine e industria
• Medicale
• Alimentazione
• Stampa
• Telecomunicazioni
• Sistemi UV
• Elettrodomestici
• Contenitori
• Ventilatori, motori e pompe
• Riscaldamento e ventilazione
• Unità industriali
• Strumentazione
• Illuminazione
• Macchine e industria
• Medicale
• Alimentazione
• Stampa
• Telecomunicazioni
• Sistemi UV
Specifiche
Attributo | Valore |
---|---|
Tensione di alimentazione | 115 V c.a. |
Altezza | 119mm |
Funzionamento c.c. o c.a. | AC |
Consumo energetico | 18W |
Larghezza | 119mm |
Profondità | 38mm |
Flusso aria | 180m³/h |
Dimensioni | 119 x 119 x 38mm |
Livello di rumore | 51dB |
Velocità ventola | 3100giri/min |
Direzione della curva | Avanti |
Tipo di uscita del sensore | Tensione di uscita |
Tipo di cuscinetto | Sfera |
