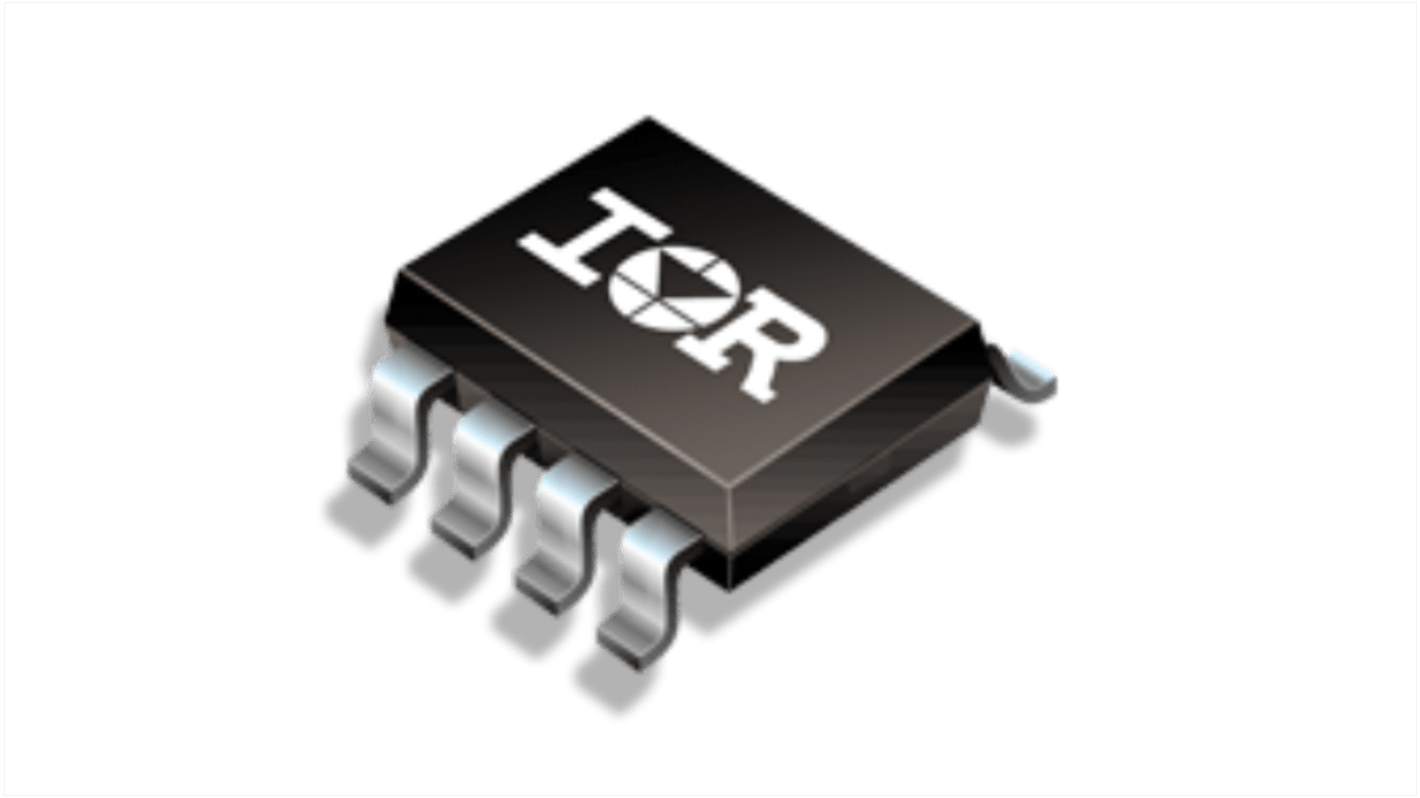

Infineon IC gate driver IRS2005STRPBF Driver gate, 600 mA, SOIC, 8 Pin 20V

Codice RS:: 258-4000
Codice costruttore:: IRS2005STRPBF
Costruttore:: Infineon

Infineon IC gate driver IRS2005STRPBF Driver gate, 600 mA, SOIC, 8 Pin 20V

Prezzo per 1 bobina da 2500 unità*

745,00 €

(IVA esclusa)

910,00 €

(IVA inclusa)

Consegna GRATUITA per ordini a partire da 60,00 €

Temporaneamente esaurito

Spedizione a partire dal 16 luglio 2027

Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità	Per unità	Per bobina*
2500 +	0,298 €	745,00 €

*prezzo indicativo

Codice RS:: 258-4000
Codice costruttore:: IRS2005STRPBF
Costruttore:: Infineon

Specifiche

Documentazione Tecnica

Normative

Dettagli prodotto

Trova prodotti simili selezionando uno o più attributi.

Seleziona tutto	Attributo	Valore
	Marchio	Infineon
	Tipo prodotto	IC gate driver
	Corrente di uscita	600mA
	Numero pin	8
	Tempo di discesa	30ns
	Tipo di package	SOIC
	Tipo di driver	Driver gate
	Tempo di salita	170ns
	Tensione minima di alimentazione	10V
	Tensione massima di alimentazione	20V
	Minima temperatura operativa	-40°C
	Temperatura massima di funzionamento	125°C
	Standard/Approvazioni	RoHS Compliant
	Serie	IRS
	Standard automobilistico	No

	Seleziona tutto
	Marchio Infineon
	Tipo prodotto IC gate driver
	Corrente di uscita 600mA
	Numero pin 8
	Tempo di discesa 30ns
	Tipo di package SOIC
	Tipo di driver Driver gate
	Tempo di salita 170ns
	Tensione minima di alimentazione 10V
	Tensione massima di alimentazione 20V
	Minima temperatura operativa -40°C
	Temperatura massima di funzionamento 125°C
	Standard/Approvazioni RoHS Compliant
	Serie IRS
	Standard automobilistico No

Datasheet - IRS2005STRPBF

IC gate driver Infineon serie IRS, corrente di uscita 0,60 A, contenitore SOIC - IRS2005STRPBF

Questo IC gate driver fornisce l'azionamento gate per MOSFET di potenza e dispositivi di commutazione simili all'interno di un ambiente di alimentazione a bassa tensione. Funziona con un'alimentazione da 10 V a 20 V ed è progettato per applicazioni industriali che richiedono un pacchetto SOIC compatto a 8 pin e una capacità di temperatura ambiente estesa.

Caratteristiche e vantaggi:

• La corrente di uscita di 0,60 A offre prestazioni di commutazione gate MOSFET affidabili
• L'alimentazione minima di 10 V consente il funzionamento da guide comunemente disponibili
• L'alimentazione massima di 20 V tollera tensioni di gate drive più elevate per un uso più ampio
• Il tempo di salita di 170 ns supporta l'accensione controllata per ridurre il sovraccarico
• Il tempo di discesa di 30 ns consente uno spegnimento rapido per una commutazione efficiente

Applicazioni

• Utilizzato con MOSFET di potenza in convertitori industriali
• Adatto per le fasi di gate di azionamento del motore a bassa tensione
• Ideale per le fasi di commutazione nei moduli di alimentazione
• Può essere utilizzato per il controllo dei gate nella conversione CC-CC

Quale contenitore e numero di pin devo aspettarmi per il layout del circuito stampato?

Il dispositivo viene fornito in un SOIC a 8 pin che si adatta a modelli di messa a terra a foro passante standard e layout compatti a montaggio superficiale.

Quali temperature ambientali può sopportare durante il funzionamento?

È classificato per funzionare in un intervallo da -40 °C a 125 °C per adattarsi agli ambienti termici più impegnativi.

In che modo il comportamento di commutazione influisce sulla progettazione del sistema?

Il tempo di salita specificato di 170 ns e il tempo di discesa di 30 ns influenzano la temporizzazione della carica di gate e le perdite di commutazione, informando la selezione di snubber e resistenza di gate.

Questa parte è adatta per la qualificazione automobilistica?

Non è specificato come componente di livello automobilistico e deve essere valutato di conseguenza per le applicazioni dei veicoli.
