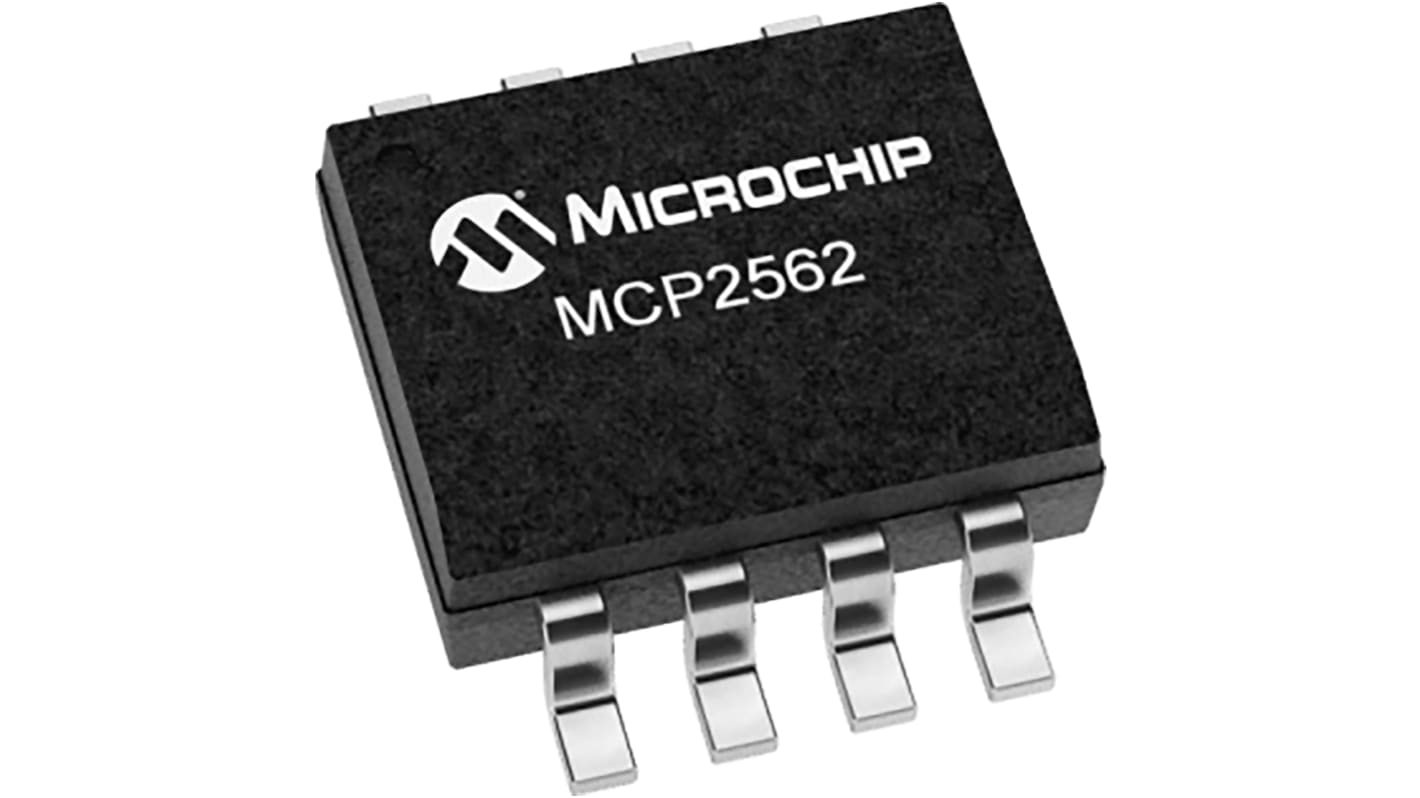

AEC-Q100 Ricetrasmettitore CAN MCP2562FD-H/SN, 8MBPS, standard ISO 11898-2, ISO 11898-5, SOIC 8 Pin

Il MCP2561/2 è un ricetrasmettitore CAN ad alta velocità di seconda generazione Microchip Technology Inc.. Funge da interfaccia tra un controller protocollo CAN e il bus CAN a due fili fisico. I componenti della famiglia di dispositivi sono: • MCP2561 con pin SPLIT • MCP2562 con pin VIO

Supporta il funzionamento fino a 1 Mb/s
Implementa i requisiti di strato fisico standard ISO-11898-5
Corrente in standby molto bassa (tip.: 5 μA)
Pin di alimentazione VIO (MCP2562) per interfacciarsi direttamente ai controller e ai microcontroller CAN con 1,8 V a 5 V I/O
Pin di uscita SPLIT (MCP2561) per stabilizzare gli schemi di terminazione divisa polarizzati in modalità comune
I pin bus CAN sono scollegati quando il dispositivo non è alimentato. Un nodo non alimentato o un evento di sotto-tensione non caricherà il bus CAN
Rilevamento di guasti di messa a terra, rilevamento dominante permanente su TXD, rilevamento dominante permanente sul bus
Reset di accensione e tensione con protezione da sottotensione tensione su pin VDD e VIO
