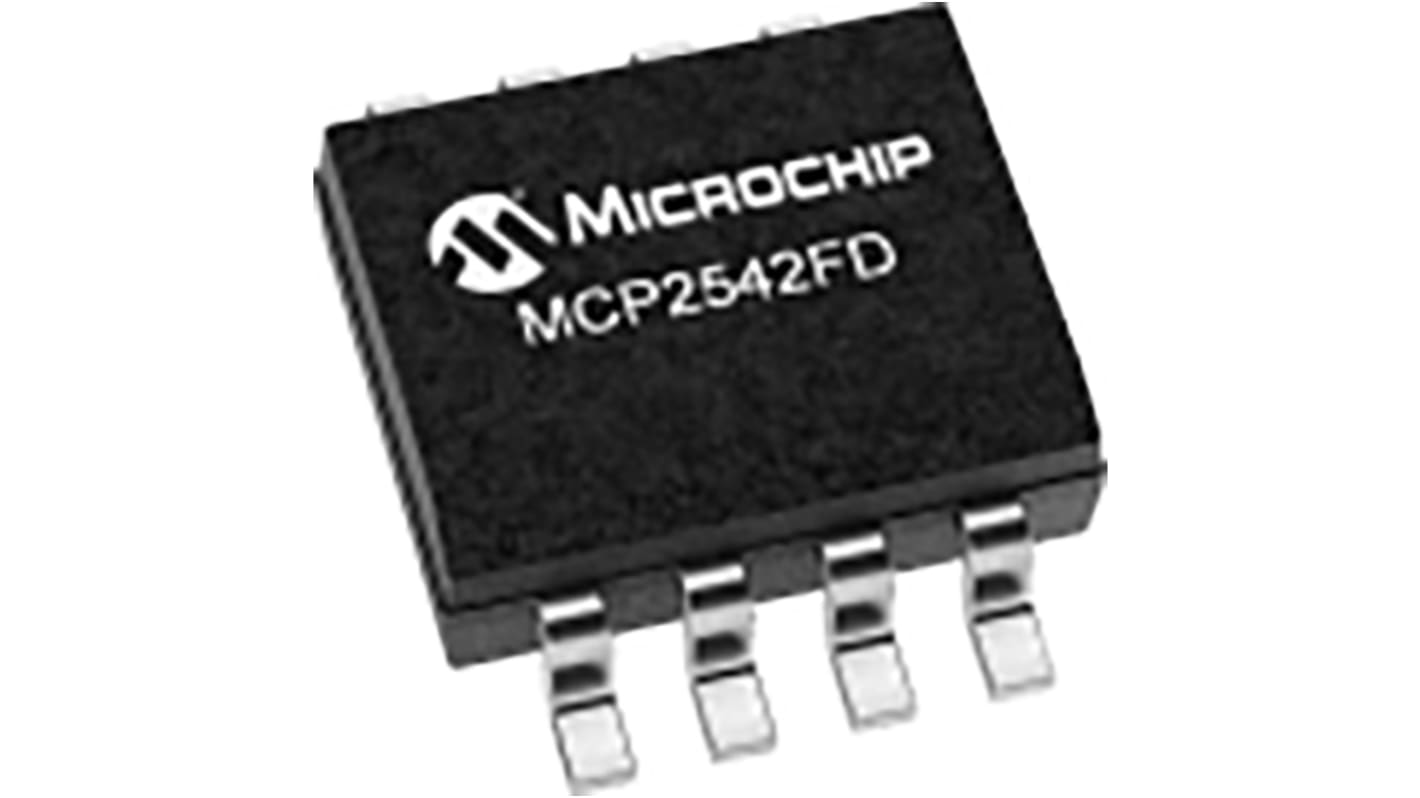

Microchip AEC-Q100 Ricetrasmettitore CAN MCP2542FD-H/SN, 8 MBPS, SOIC 8 Pin
- Codice RS:
- 177-1954
- Codice costruttore:
- MCP2542FD-H/SN
- Costruttore:
- Microchip
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 confezione da 10 unità*
9,84 €
(IVA esclusa)
12,00 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 600 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per confezione* |
|---|---|---|
| 10 - 20 | 0,984 € | 9,84 € |
| 30 + | 0,951 € | 9,51 € |
*prezzo indicativo
- Codice RS:
- 177-1954
- Codice costruttore:
- MCP2542FD-H/SN
- Costruttore:
- Microchip
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Microchip | |
| Velocità massima dati | 8MBPS | |
| Tipo prodotto | Ricetrasmettitore CAN | |
| Numero ricetrasmettitori | 1 | |
| Sottotipo | Ricetrasmettitore CAN | |
| Modalità spegnimento | Normale, In standby | |
| Corrente di alimentazione | 70mA | |
| Tipo montaggio | Superficie | |
| Tipo di package | SOIC | |
| Tipo di interfaccia | CAN FD, CAN 2.0 | |
| Numero pin | 8 | |
| Tensione minima di alimentazione | 4.5V | |
| Tensione massima di alimentazione | 5.5V | |
| Protezione ESD | Sì | |
| Minima temperatura operativa | -40°C | |
| Temperatura massima di funzionamento | 150°C | |
| Serie | MCP2542FD | |
| Larghezza | 3.9mm | |
| Standard/Approvazioni | RoHS | |
| Lunghezza | 4.9mm | |
| Altezza | 1.5mm | |
| Standard automobilistico | AEC-Q100 | |
| Seleziona tutto | ||
|---|---|---|
Marchio Microchip | ||
Velocità massima dati 8MBPS | ||
Tipo prodotto Ricetrasmettitore CAN | ||
Numero ricetrasmettitori 1 | ||
Sottotipo Ricetrasmettitore CAN | ||
Modalità spegnimento Normale, In standby | ||
Corrente di alimentazione 70mA | ||
Tipo montaggio Superficie | ||
Tipo di package SOIC | ||
Tipo di interfaccia CAN FD, CAN 2.0 | ||
Numero pin 8 | ||
Tensione minima di alimentazione 4.5V | ||
Tensione massima di alimentazione 5.5V | ||
Protezione ESD Sì | ||
Minima temperatura operativa -40°C | ||
Temperatura massima di funzionamento 150°C | ||
Serie MCP2542FD | ||
Larghezza 3.9mm | ||
Standard/Approvazioni RoHS | ||
Lunghezza 4.9mm | ||
Altezza 1.5mm | ||
Standard automobilistico AEC-Q100 | ||
- Paese di origine:
- US
Il ricetrasmettitore CAN MCP2542FD è stato progettato per applicazioni ad alta velocità CAN FD fino a 8Mbps di velocità di comunicazione. Il ritardo di propagazione massimo è stato migliorato per supportare una maggiore lunghezza bus.il dispositivo soddisfa i requisiti del settore automobilistico per bit rate CAN FD superiore a 2 Mbps, bassa corrente a riposo, compatibilità elettromagnetica (EMC) e scariche elettrostatiche (ESD).
Supporta CAN 2.0 e CAN con velocità di trasferimento dati flessibile CAN FD) requisiti di ricetrasmettitore di strato fisico
Ottimizzato per il funzionamento CAN FD A 2, 5 E 8 Mbps
Ritardo di propagazione massimo: 120 ns
Simmetria ritardo anello: ±10% (2 Mbps)
Attivazione CAN wake-up on, 3,6 μs tempo filtro
Corrente di standby molto bassa: 4 μA tipico
Pin di alimentazione VIO per interfacciarsi direttamente ai controller e ai microcontroller CAN con 1,8 V a 5 V I/O
I pin Bus CAN sono scollegati quando il dispositivo non è alimentato
Un nodo non alimentato o un evento di sotto-tensione non caricherà il bus CAN
Il dispositivo non è alimentato se VDD o VIO scende al di sotto del livello della POR
Rilevamento di guasti di messa a terra
